Заполнение оконных проемов

От того, какими будут окна в вашем доме, зависит не только его внешний вид, но и комфорт проживания в нем.

Введение

Оконные блоки со стеклопакетом

Деревянные оконные блоки с простым остеклением

Установка оконных блоков

Декоративное оформление окон

Введение

Обычно заполнение оконных проемов для загородного дома проектируют и изготавливают по индивидуальному заказу.

В частном строительстве применяются разнообразные типы оконных блоков, которые различают по:

  • материалу изготовления — деревянные, алюминиевые, ПВХ;
  • характеру остекления — остекляемые и со стеклопакетом;
  • решению створок — одностворчатые, двухстворчатые и т. д.;
  • открыванию створок — с открыванием и без открывания;
  • очертаниям — прямоугольные, круглые, арочные, криволинейные;
  • способу открывания элементов.

В последней группе в свою очередь выделяют:

  1. распашные — с поворотом по вертикальной крайней оси;
  2. подвесные — с поворотом по верхней горизонтальной оси;
  3. откидные — с поворотом по нижней горизонтальной оси;
  4. поворотные — с поворотом по средней горизонтальной или вертикальной оси;
  5. поворотно-откидные — с поворотом вокруг вертикальной и нижней горизонтальной оси;
  6. раздвижные;
  7. складные;
  8. глухие — неоткрывающиеся.

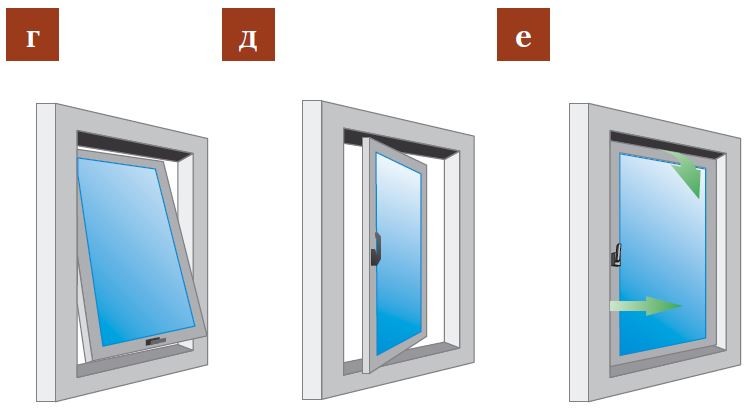

Типы окон по способу открывания створок:

  • а — распашные;
  • б — подвесные;
  • в — откидные;
  • г, д — поворотные;
  • е — поворотно-откидные;
  • ж — раздвижные;
  • з — складные;
  • и — глухие.

Оконный блок состоит из:

  • остекленной рамной конструкции с фурнитурой и уплотнителями;
  • деталей крепления к элементам здания;
  • отливов и нащельников.

Номинальные размеры оконных блоков и их расположение определяют в рабочих чертежах проекта. Для индивидуального жилого дома рекомендуется предусматривать открывание всех створчатых элементов. Глухое остекление в частном строительстве применяется крайне редко и, если используется, то только в деревянных конструкциях в качестве дополнительного элемента утепления, которые устанавливают на зиму, а летом снимают.

Оконные блоки со стеклопакетом

Стеклопакет — это герметичное изделие, состоящее из нескольких листов стекла, которые соединены по периметру металлической рамкой (обоймой). Замкнутые полости между стеклами заполнены осушенным воздухом.

Стеклопакет отличается более высокими теплотехническими показателями в сравнении с традиционным двойным остеклением. Его использование упрощает эксплуатацию ввиду герметичности — отсутствует необходимость мыть внутренние полости между стеклами, так как в них не скапливается пыль.

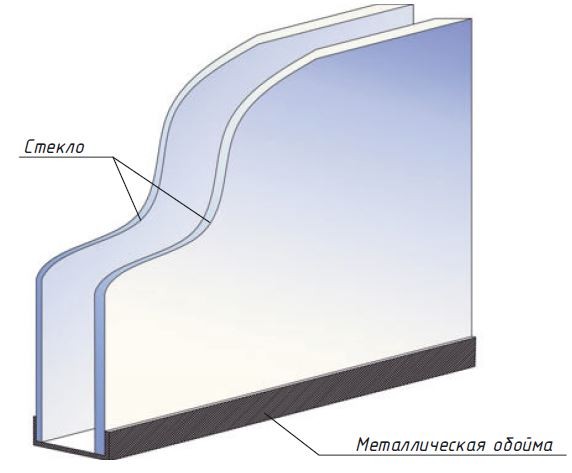

Схема устройства стеклопакета

Сегодня стеклопакеты получили широкое распространение, их установка осуществляется в оконные блоки из разных материалов: дерева, пластика, алюминия.

Сравнительная таблица технических характеристик приведена ниже.

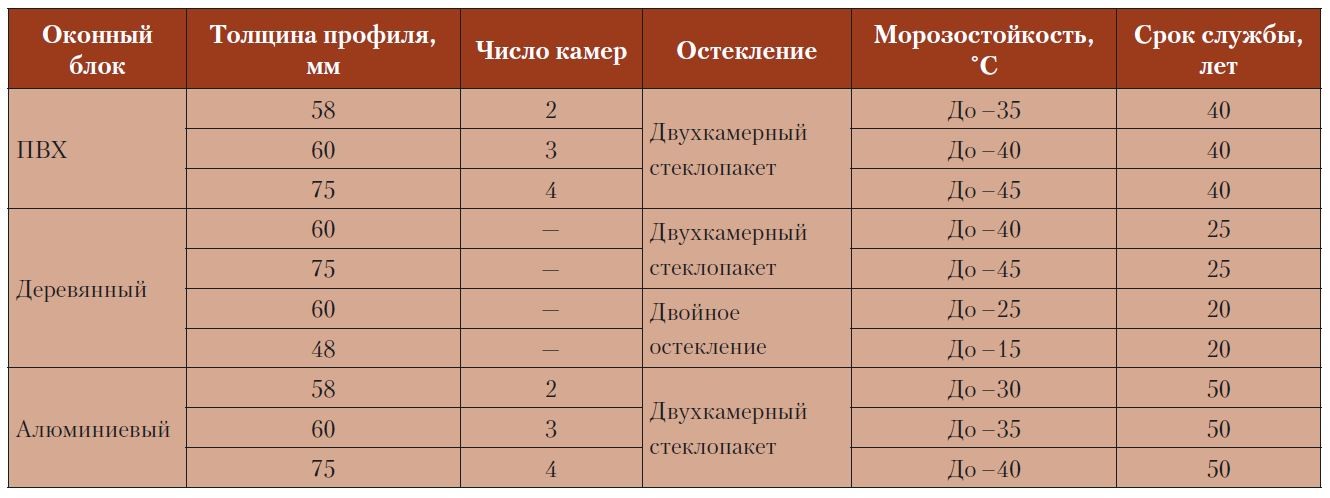

Сравнительная таблица технических характеристик окон


При выборе оконного блока со стеклопакетом решающими факторами должны быть:

  • толщина коробки (не менее 68 мм);
  • толщина стеклопакета (не менее 26 мм).

На рисунке ниже представлены схемы однокамерного и двухкамерного стеклопакетов.

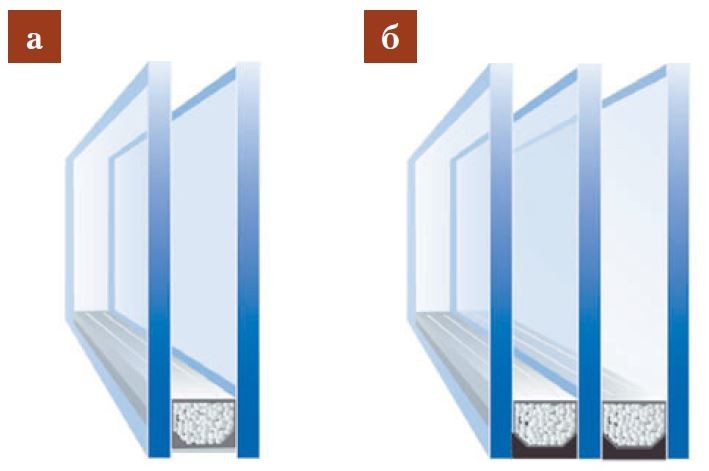

Стеклопакет:

  • а — однокамерный;
  • б — двухкамерный

При выборе окон с меньшими параметрами коробки в холодное время года может возникнуть проблема промерзания оконных откосов и выпадения конденсата на их поверхности. Ее частичное решение возможно при утеплении оконных откосов с наружной и внутренней сторон. Для этого снаружи откосов монтируют утеплитель толщиной 50 мм, который оштукатуривают по сетке.

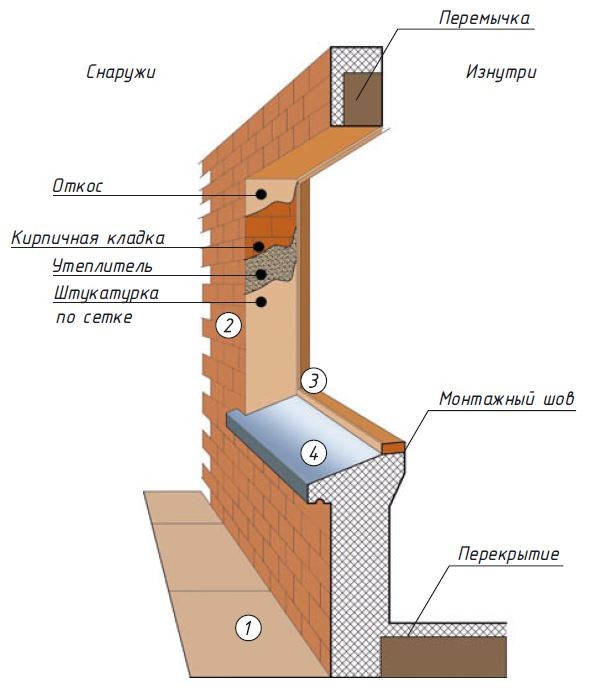

Установка оконного блока и утепление наружных откосов,

  • где 1 — отмостка; 2 — наружная стена здания; 3 — оконная коробка; 4 — отлив

Наиболее популярны в установке оконные блоки из ПВХ с двухкамерным стеклопакетом. Этому способствуют их более высокие теплозащитные характеристики по сравнению с традиционными деревянными.

Оконный ПВХ-профиль представляет собой конструкцию последовательно расположенных камер, усиленную стальными вставками. Он имеет продолжительный срок службы и удобен в эксплуатации. Окна из ПВХ не нужно красить, их удобно мыть, пыль между стеклами окон практически не скапливается.

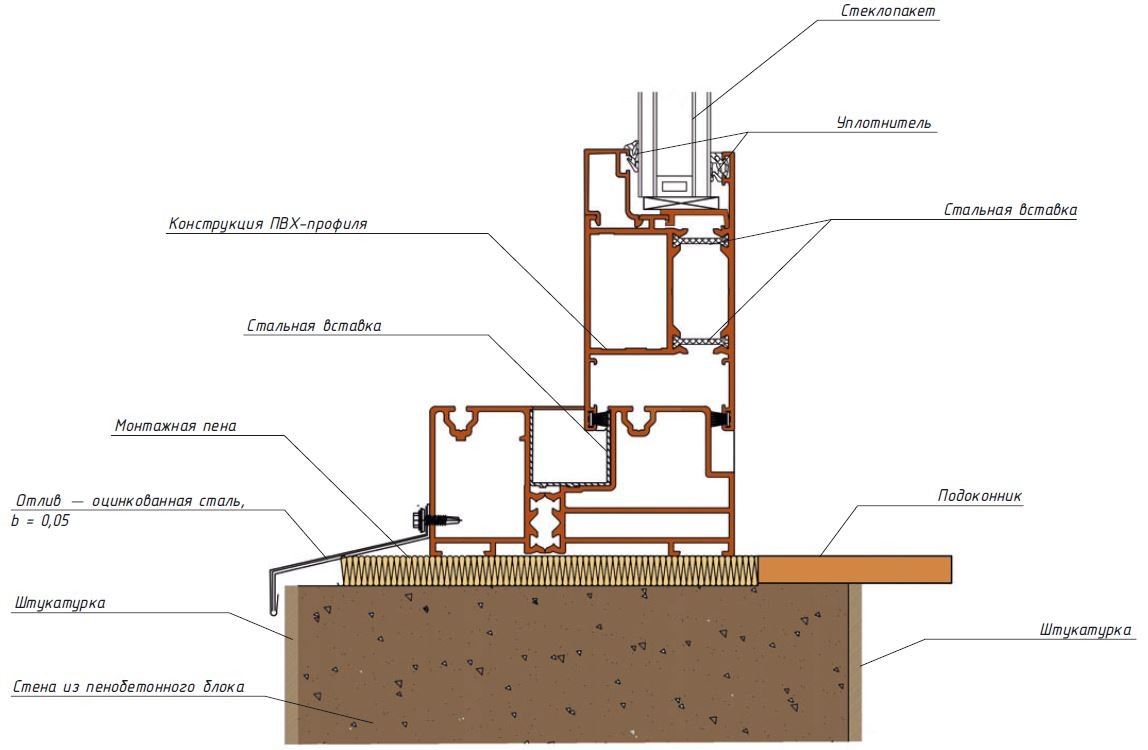

Конструкция оконного блока из ПВХ с однокамерным стеклопакетом

Оконные блоки из ПВХ устанавливаются в любые виды стен с помощью монтажной пены и анкерных болтов. ПВХ-блоки с двухкамерным стеклопакетом монтируют с соблюдением следующих условий:

  • эксплуатационные характеристики обеспечивает центральная часть коробки окна, которая должна быть надежно защищена от  сторонних воздействий;
  • примыкание оконного блока к проему должно обеспечивать сопряжение (в том числе элементов наружного и внутреннего откосов) с коробкой оконного блока, подоконной доской, сливом, облицовочными и крепежными деталями;
  • применение пароизоляционных материалов для устройства наружного слоя не допускается;
  • с внутренней стороны монтажные швы могут быть закрыты штукатурным слоем или деталями облицовки оконных откосов;
  • монтажный шов должен обеспечивать устойчивость к силовым эксплуатационным воздействиям, воздухопроницаемость, звукоизоляцию.

Немаловажное преимущество оконных блоков из ПВХ с двухкамерным стеклопакетом — неограниченные возможности, предоставляемые большинством производителей, в выборе типоразмеровокон. Окно, помимо выполнения утилитарной функции, может стать ключевым элементом интерьера дома и декора фасада.

В таблице ниже приведены типоразмеры окон из ПВХ, которые могут быть использованы для Ваших нужд.

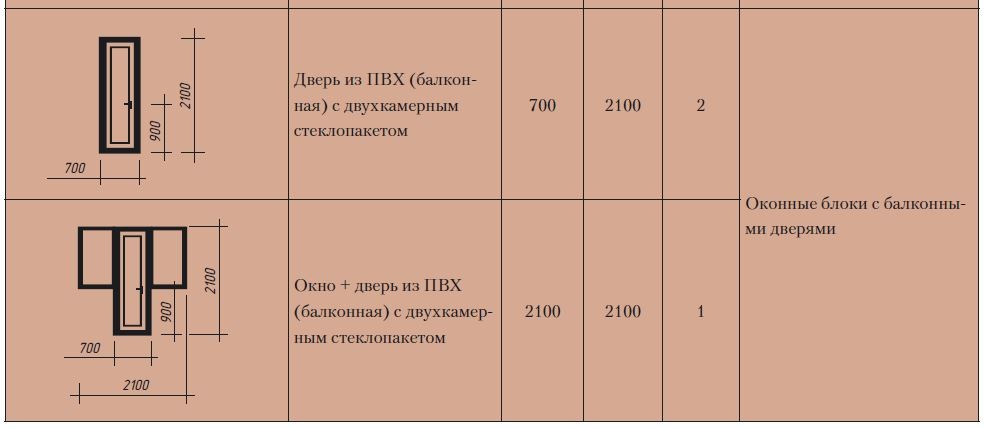

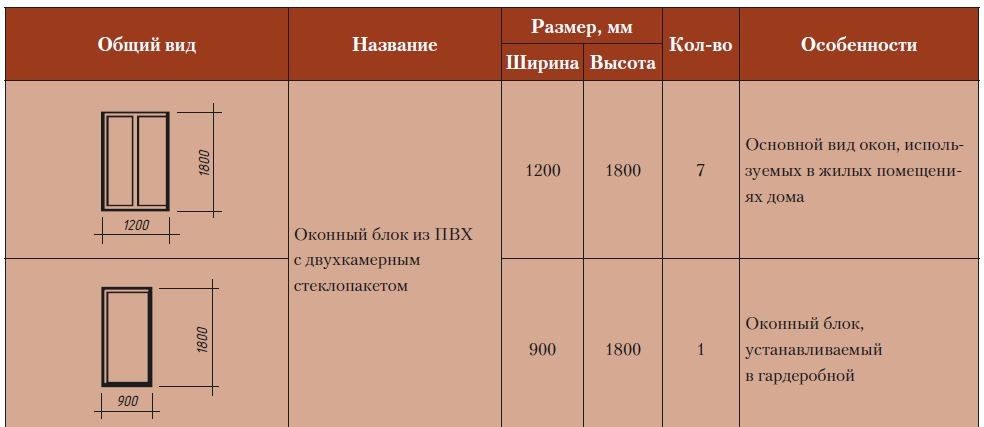

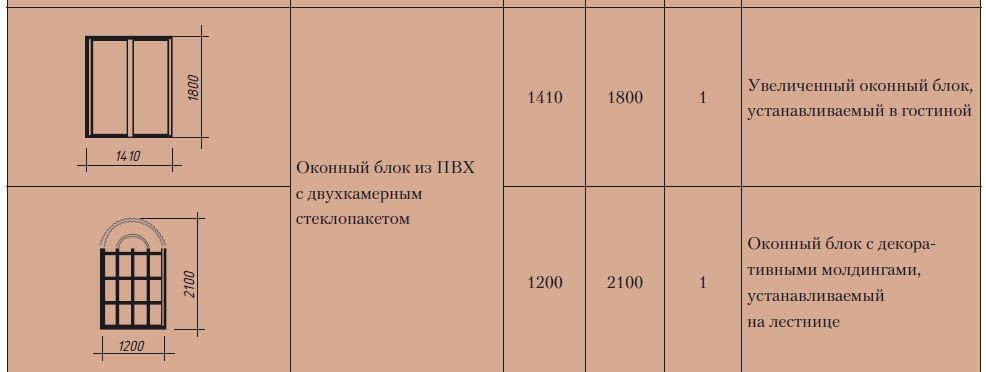

Некоторые виды окон для индивидуального жилого дома




Такое же разнообразие типоразмеров оконных блоков характерно для деревянных окон и окон из алюминия с двухкамерным стеклопакетом.

Деревянные оконные блоки с простым остеклением

Деревянные оконные блоки для индивидуальных жилых домов с простым остеклением могут быть выполнены конструктивно:

  • одинарными;
  • спаренными.

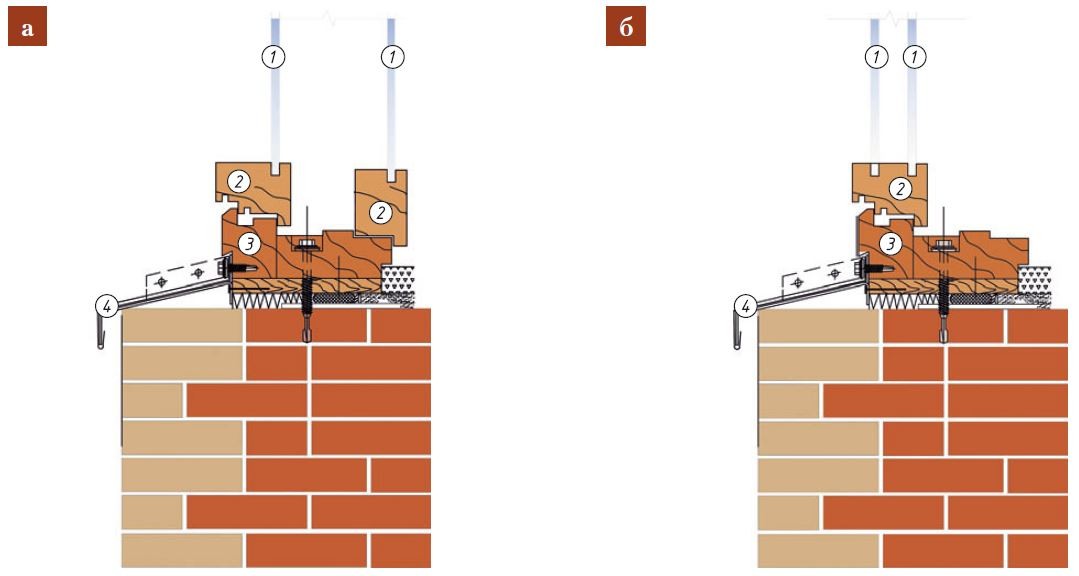

Деревянный оконный блок:

  • а — с двойным остеклением в одинарной раме;
  • б — с двойным остеклением в спаренной раме,
  • где 1 — стекло оконное; 2 — рама; 3 — коробка окна; 4 — отлив из оцинкованной стали

Одинарную конструкцию оконных блоков применяют во внутренних и неотапливаемых помещениях. Створки при установке навешивают непосредственно на коробку изделий. В оконных блоках спаренной конструкции наружные створки крепят на внутренние с применением различных типов петель. Наружные и внутренние створки дополнительно скрепляют между собой; запорные приборы и ручки устанавливают на внутренних створках.

Для вышеуказанных конструкций допустимые размеры открывающихся створок не должны быть более 1200 мм по ширине, 1800 мм по высоте.

Стекла устанавливают на водостойкие герметики. Угловые и срединные соединения рамочных элементов должны быть выполнены на двойных или тройных прямых шипах на клее.

Установка оконных блоков

Оконные блоки устанавливают до начала отделочных работ, в обязательном порядке учитывая будущую усадку дома.

При монтаже деревянных оконных блоков в кирпичные, каменные или бетонные стены поверхность коробок, которая соприкасается со стеной, обрабатывают антисептическим составом. Окна перед установкой необходимо покрасить.

При монтаже оконных блоков в проемы бревенчатого дома сопряжение коробки со стеной обеспечивают с помощью паза на тыльной стороне коробки (рис. а). При этом на обращенных в проем концах бревен должны быть вырезаны гребни, которые входят в пазы коробок. При установке оконных блоков в доме с каркасно-щитовыми стенами их прибивают гвоздями к стойкам каркаса (рис. б).

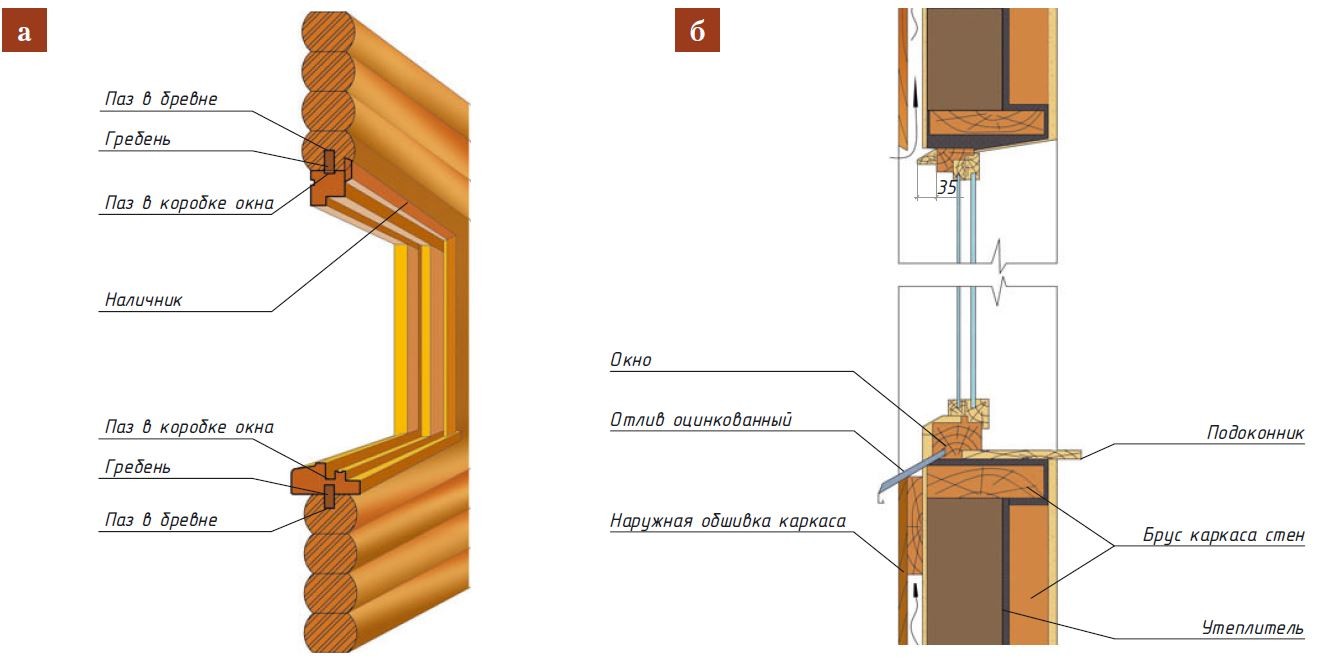

Установка деревянного оконного блока в:

  • а — бревенчатую стену;
  • б — каркасную стену.

При монтажных работах необходимо проверить горизонталь и вертикаль установленной коробки отвесом и строительным уровнем. После того как коробка будет зафиксирована в проеме с помощью деревянных клиньев, можно приступать к навешиванию створок. Створки должны легко закрываться, не образуя щели. Зазоры между проемом и коробкой заполняют монтажной пеной, предварительно установив распорки. Когда монтаж окна завершен, излишки затвердевшей пены срезают острым ножом.

Крепление оконной коробки в проемы кирпичных, бетонных или каменных стен осуществляют анкерными болтами.

После установки оконных блоков устанавливают отливы, подоконные доски и наличники.

Отливы крепят с наружной стороны на всю глубину оконного блока в стену.

С внутренней стороны монтируют подоконник, заделывая торцы в стены — около 4 см с каждой стороны. При этом толщина подоконника обычно составляет 4–5 см, ширина соответствует расстоянию от рамы до выпуска от стены не менее 4 см, угол наклона в сторону помещения в пределах 2°.

В последнюю очередь монтируют наличники. Их устанавливают после завершения отделочных работ. Наличниками обрамляют три стороны окна: две боковые и верхнюю.

Декоративное оформление окон

Многие застройщики предусматривают декорирование оконных проемов в индивидуальных жилых омах, например подвесными кашпо и ставнями. Если это необходимо, то на этапе строительных работ следует укрепить закладные детали для выбранных элементов оформления.

Закладные детали для декоративных кашпо под цветники представляют собой кронштейны, выполняемые на заказ из листовой, профилированной или кованой стали (рис. ниже), закрепляемые в оконном проеме до установки окон.


Кронштейны крепления подвесных кашпо

Ставни — элемент декора индивидуального жилого дома, выполняющий одновременно несколько функций: в жаркое время года защищает от знойного солнца и механического повреждения стекол, в холодную пору позволяет уменьшить теплопотерю через окна. Основное требование, предъявляемое к ставням, — возможность беспрепятственно их открывать изнутри в случае пожара.

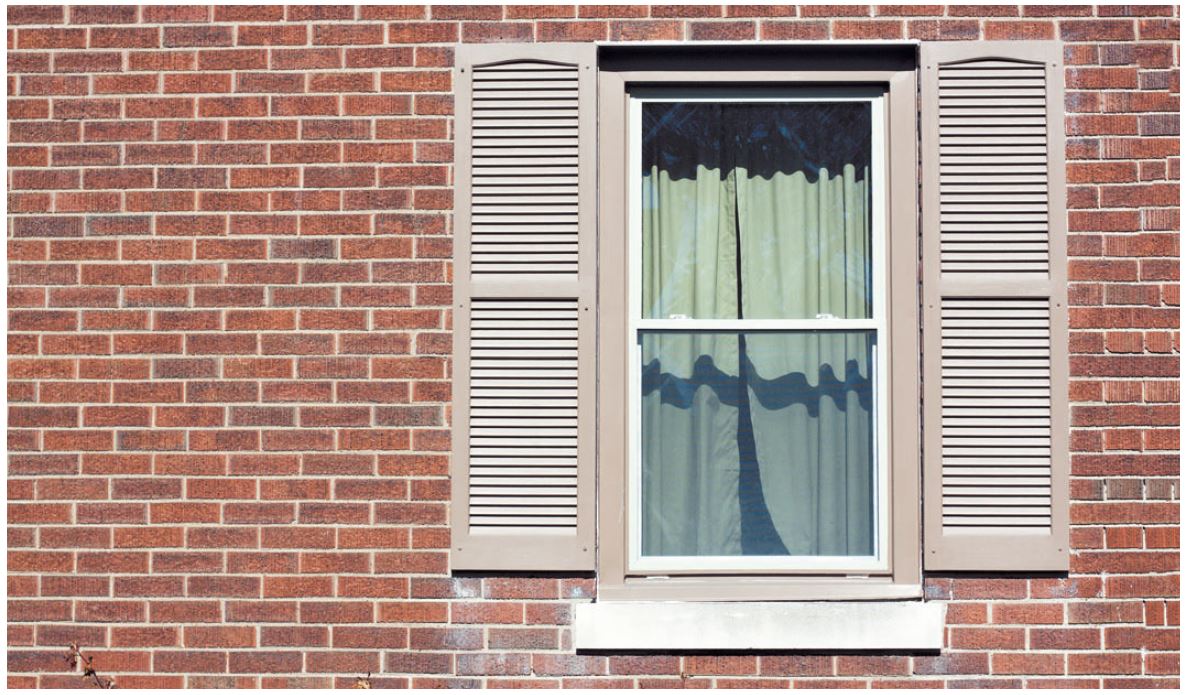

Ставни придают особый колорит любому дому, делают фасад более ярким

Ставни можно подразделить по:

  • конструкции — распашные (на петлях), прислонные (съемные), рольставни;
  • материалу изготовления — деревянные и металлические;
  • ограждающим функциям — глухие и решет чатые;
  • количеству створок — одностворчатые и двухстворчатые;
  • способу открывания — вручную и электроприводом.


Рольставни с электроприводом — современный способ защиты дома от непогоды и вандалов

Наиболее распространенный вид ставень — решетки, которые применяются практически повсеместно.

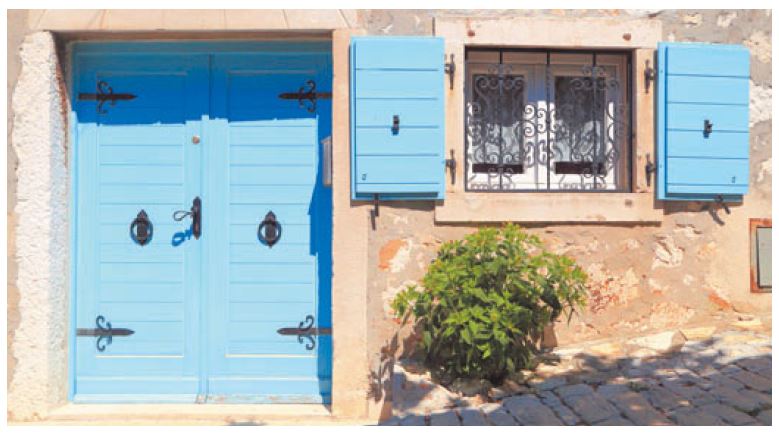

Комбинация ставень: металлические решетчатые дополнены глухими деревянными

Обычно ставни, как и оконные блоки, состоят из коробки и створок. Коробку выполняют из металла. Решение створок может быть любым на выбор заказчика. При устройстве ставен необходимо установить закладные конструкции в оконные проемы. Как правило, их изготавливают из металлического уголка длиной 50–70 мм, которая соответствует толщине стены без учета ее облицовки.

;
