Виды крыш частного дома

С выбором формы/типа/вида крыши и кровельного материала определяются в процессе проектирования дома, в обязательном порядке учитывая климатические условия района строительства.

Виды

По целевому назначению крыши подразделяются на:

  • мансардные — используются под жилые помещения;
  • чердачные — применяются для разводки инженерных коммуникаций дома.

По количеству и форме скатов выделяют несколько типов крыш, используемых при строительстве частных домов.

Односкатная крыша опирается несущей конструкцией на наружные стены, находящиеся на разных уровнях. Чаще всего применяется при строительстве террас и хозяйственных сооружений.

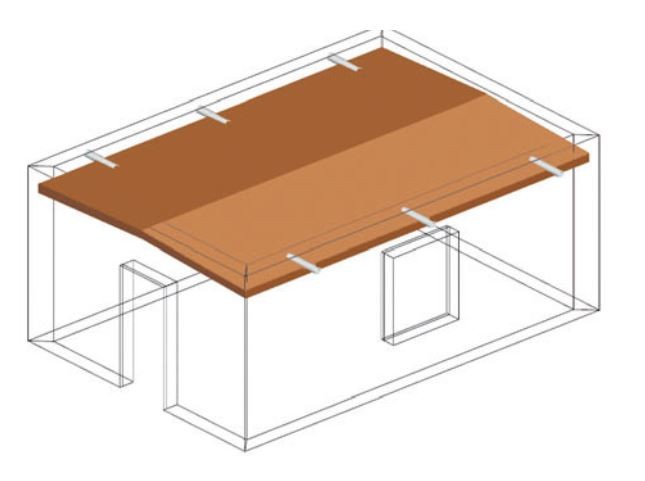

Конструкция односкатной крыши

Двускатная крыша — наиболее распространенный тип, имеет в своем основании треугольник, отличается равномерным или неравномерным углом наклона ската от конька.

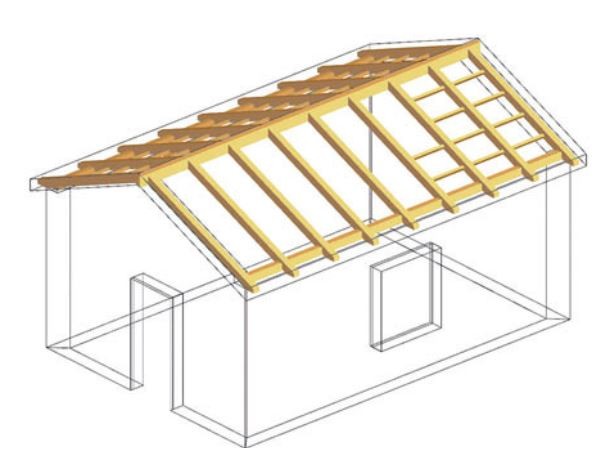

Конструкция двускатной крыши

Ломаная крыша устраивается в зданиях для использования чердачного помещения под мансарду. Она имеет большее количество ендов (внутренних углов) и ребер (выступающих углов), что требует высокой квалификации при выполнении кровельных работ.

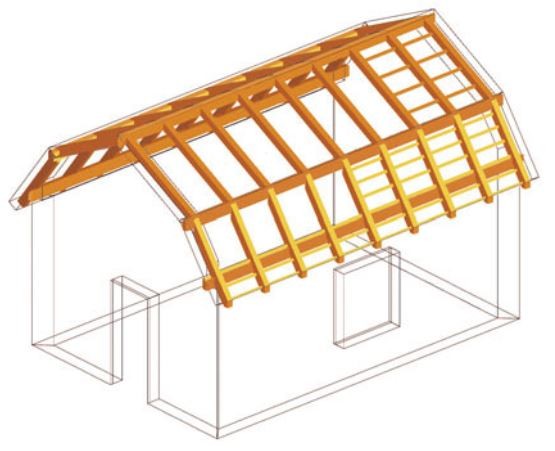

Конструкция ломаной крыши

Шатровая крыша — симметричная конструкция, опирающаяся на все наружные стены дома, скаты которой сходятся в одной точке. Она
используется для домов квадратной или прямоугольной формы в плане.

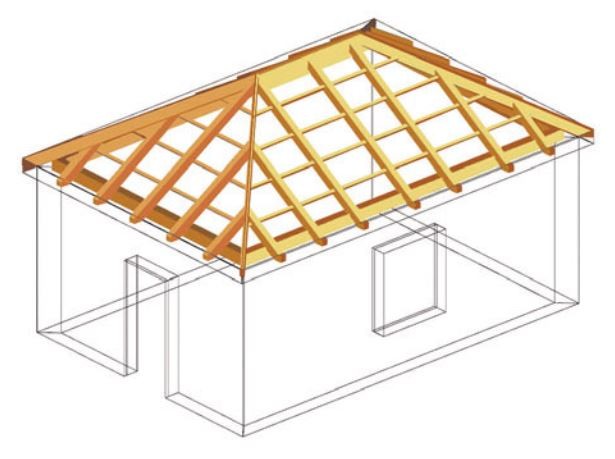

Конструкция шатровой крыши

Плоская крыша довольно редко используется в строительстве индивидуальных жилых домов из-за сложности эксплуатации и необходимости частого ремонта. Ее покрывают материалом, допускающим устройство сплошного настила (рубероид, гидростеклоизол).


Конструкция плоской крыши

Конструктивные элементы крыши

При всем многообразии видов крыш частного дома, в строительстве индивидуальных жилых домов наиболее распространены скатные крыши. Независимо от формы и количества плоскостей крыш различных типов основные конструктивные элементы для них общие.

Мауэрлат — балка, предназначенная для распределения нагрузки от элементов крыши, передаваемой точками опоры стропил на поверхность стен дома. На него устанавливают стропила.

Стропила — наклонные балки несущей конструкции кровли, которые в зависимости от длины пролета могут быть дополнены стойками и подкосами. На них крепят обрешетку.

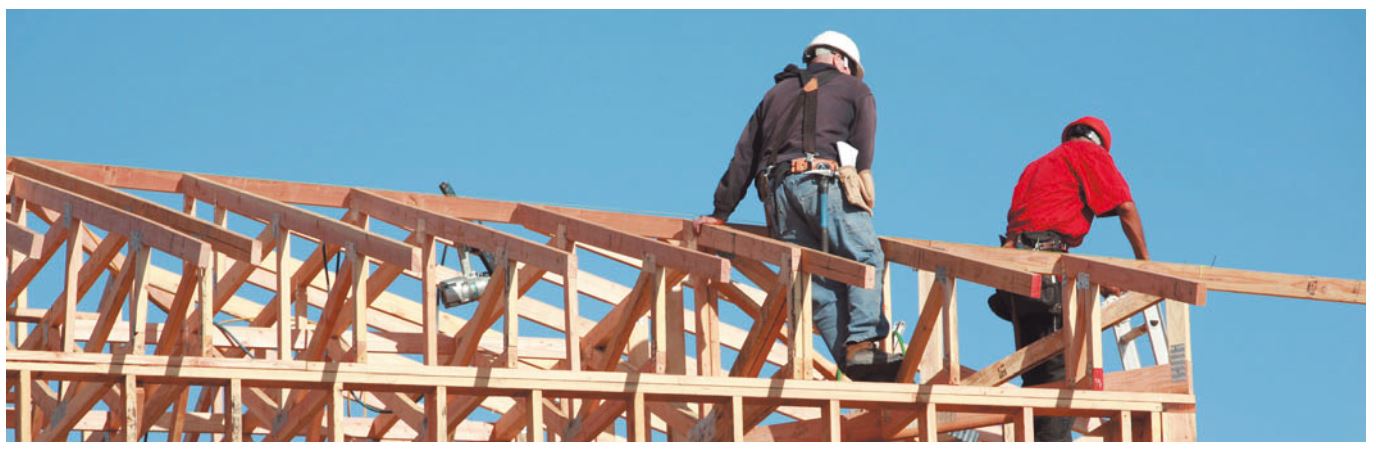

Монтаж стропильной системы в доме каркасно-щитовой конструкции

Обрешетка — система реек, которая распределяет нагрузку от кровли на несущие конструкции. В зависимости от вида кровельного материала может быть сплошной — из обрезной доски или фанеры и разреженной — из реек с шагом 350–600 мм.  Сочетание стропил и обычно перпендикулярной к ним обрешетки образует скаты кровли. На обрешетку крепят «пирог» кровли — утеплитель, пароизоляция, кровельное покрытие.

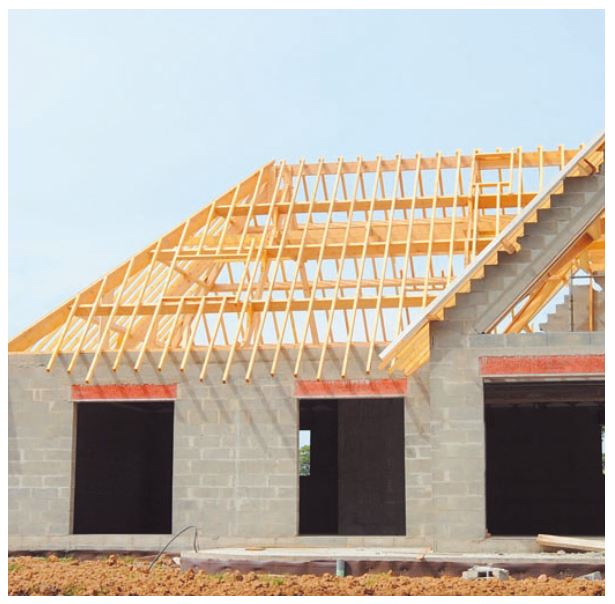

Монтаж стропильной системы в доме со стенами из пеноблока

Скат — наклонная поверхность кровли, на которую монтируют материал покрытия.

Конек — горизонтальные ребра крыши, образованные пересечением двух скатов крыши.

Ендова — внутренний угол, образованный скатами крыши.

Карниз — нижняя часть кровли, нависающая над постройкой. Защищает наружную поверхность стен от атмосферного воздействия. На нем устраивают подшивку и устанавливают карнизную планку.

Вышеперечисленные элементы составляют основной тип конструкции крыши, в которой немаловажными элементами являются утепляющие и пароизоляционные материалы. Утепление крыши особенно актуально при использовании мансардного этажа для постоянного проживания, его выполняют эффективными материалами, например минеральной ватой, устанавливаемыми между балками стропил. Пароизоляция выполняется специальной пленкой, предотвращающей проникновение бытовых испарений в слой утеплителя.

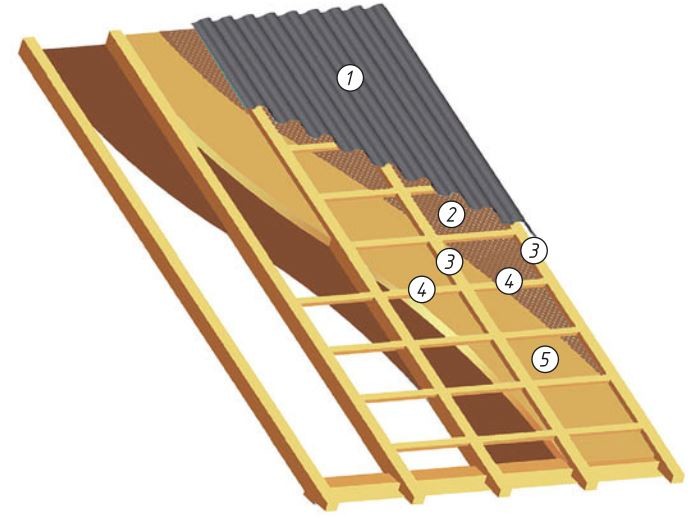

Конструкция ската кровли,

  • где 1 — покрытие кровли; 2 — подкровельная пленка; 3 — стропила; 4 — обрешетка; 5 — утеплитель

На конструкцию кровли существенно влияет выбранный материал ее покрытия. Чаще всего в частном строительстве применяются:

  • рубероид;
  • гидростеклоизол;
  • мягкая черепица;
  • волнистые битумные листы из картона, имеющие торговые названия типа еврошифер, ондулин;
  • асбестоцементные листы (шифер);
  • профлист;
  • черепица: керамическая, битумная, цементнопесчаная, композитная металлочерепица;
  • медная листовая кровля.

 На рисунке ниже показаны рекомендуемые типы кровельных покрытий при устройстве разреженной и сплошной обрешеток.

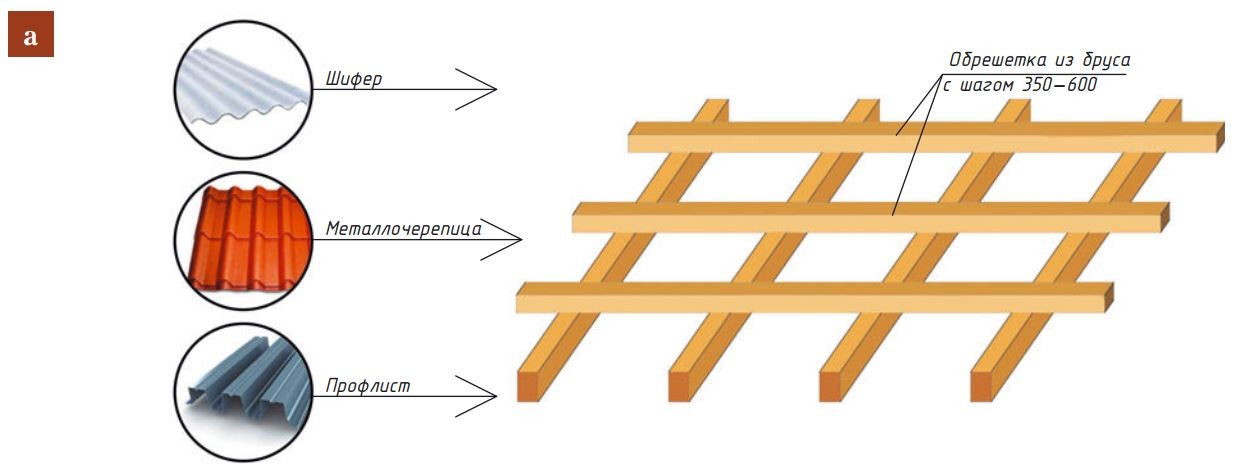

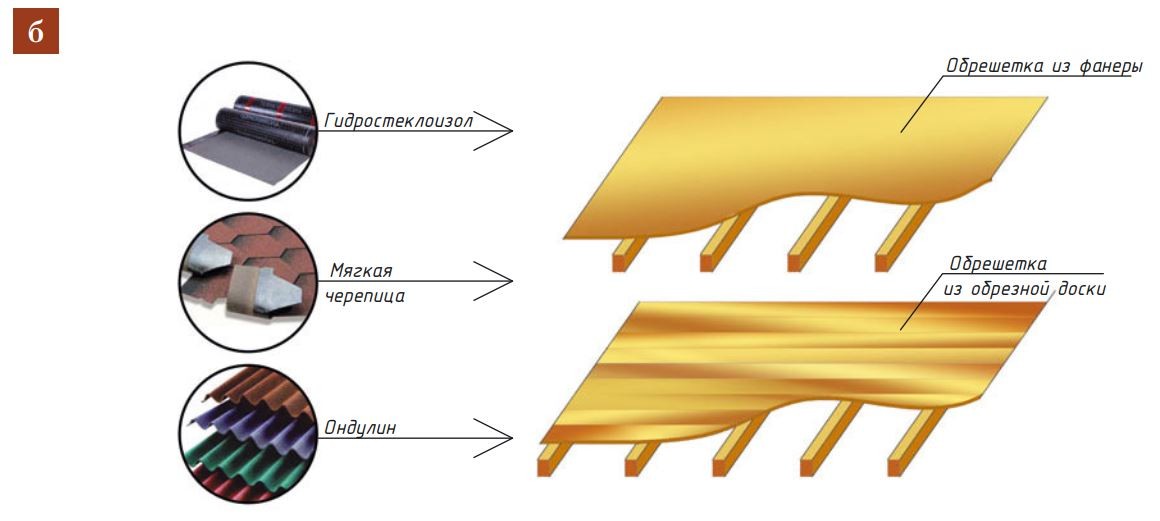

Рекомендуемые типы кровельных покрытий при устройстве обрешетки:

  • а — разреженной из реек;
  • б — сплошной дощатой и из влагостойкой фанеры.

При выборе типа покрытия кровли необходимо учитывать условия строительства и сложность монтажа покрытия. Труднее всего монтируется керамическая черепица.

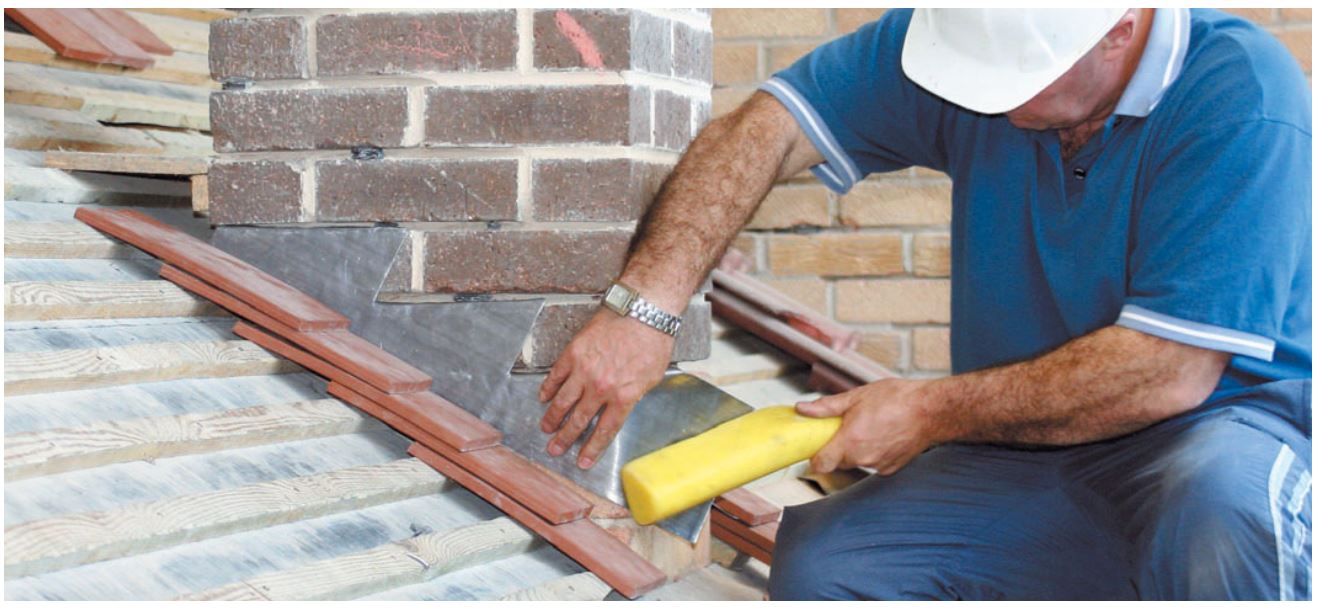

«Ювелирная» отделка пространства вокруг печного дымохода с соблюдением требований пожарной безопасности

Элементы кровли: оконные блоки, водостоки, декор

Распространенный элемент кровельных конструкций в домах с мансардой — оконные блоки. Их уже готовыми устанавливают на этапе устройства крыши и монтируют между стропилами. Мансардные окна делают наклонными (в соответствии со скатом кровли) и вертикальными (размещаются с помощью дополнительных врезок)

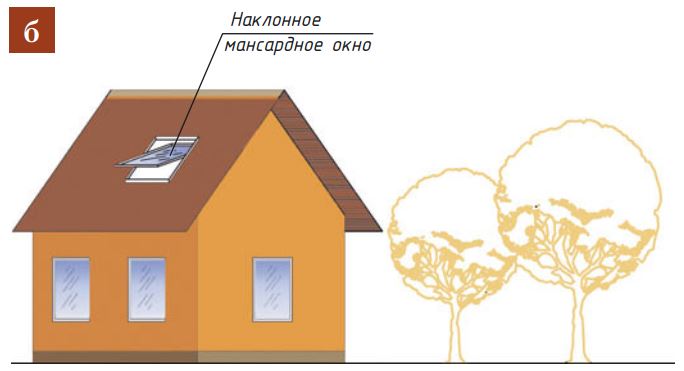

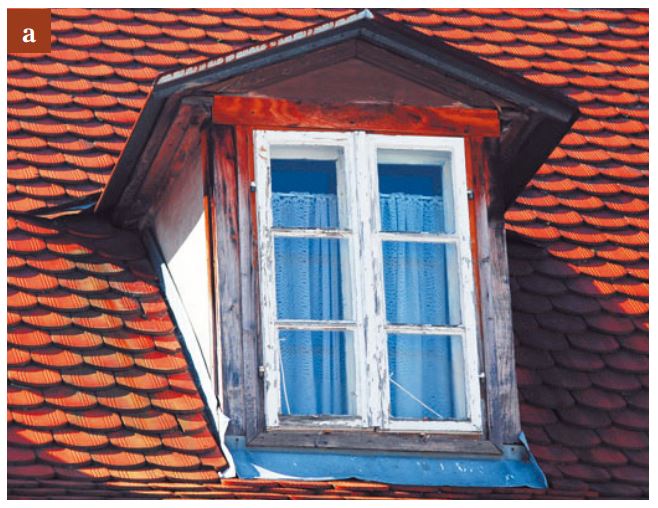

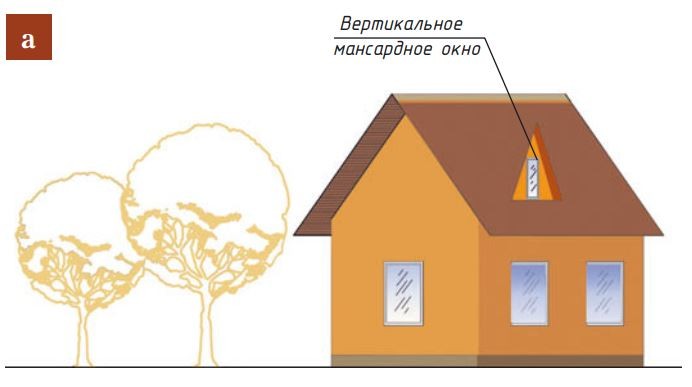

Мансардные окна:

  • а — вертикальные;
  • б — наклонные

Наклонные окна пропускают больше света при меньшей площади проема по сравнению с традиционными вертикально устанавливаемыми окнами.

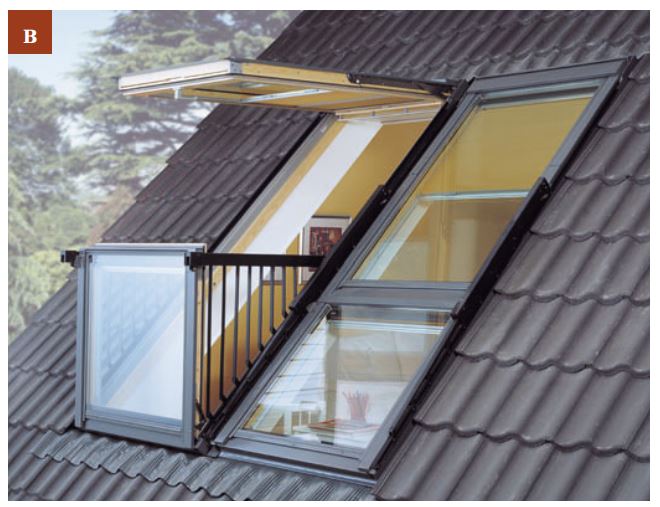

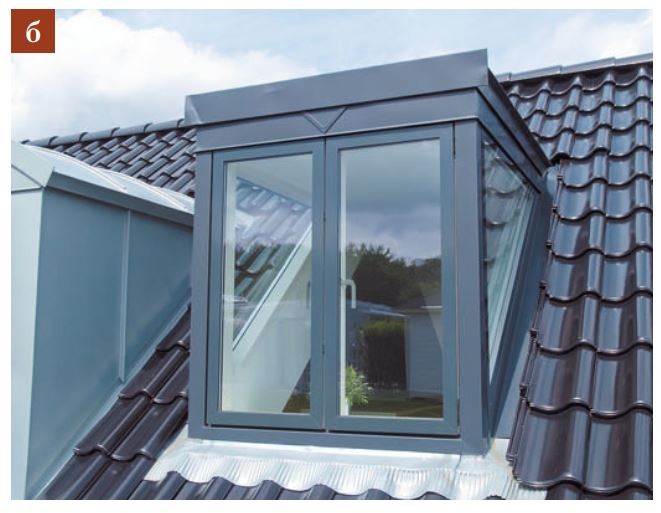

Варианты исполнения мансардных окон:

  • а, б — вертикальные;
  • в — наклонные.

Основной их недостаток — сложность крепления занавесок и жалюзи.

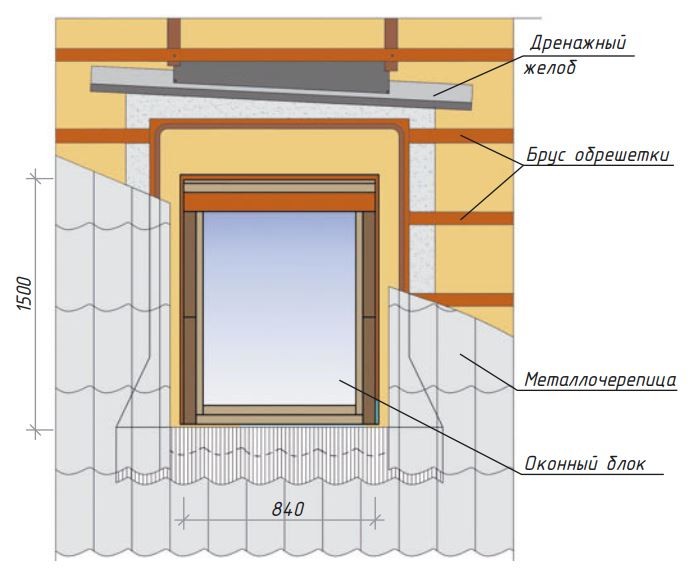

Схема крепления наклонного мансардного окна

Вертикальные окна на кровле требуют устройства дополнительных элементов и врезок конструкции. Вместе с тем весомое достоинство их применения — возможность использования оконных блоков различной формы.

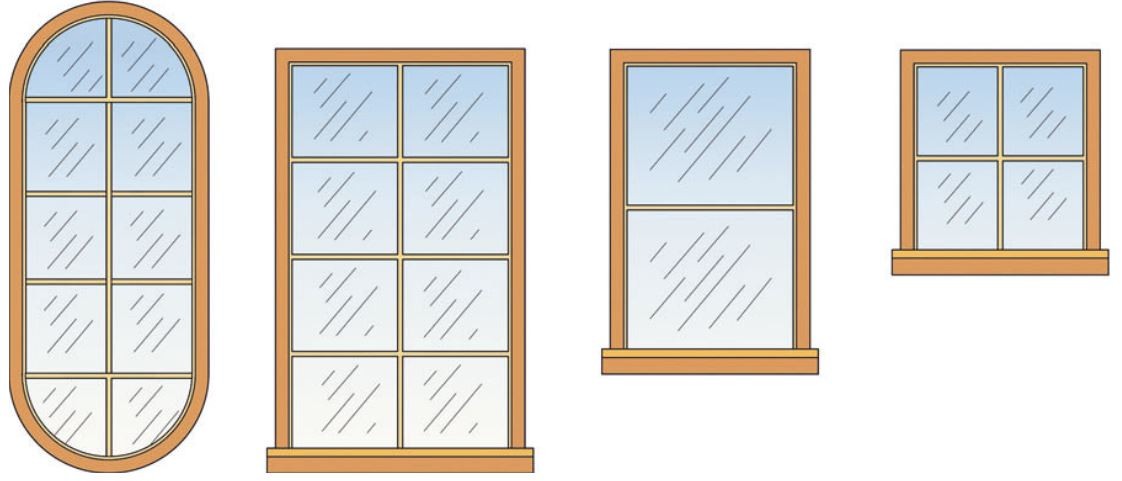

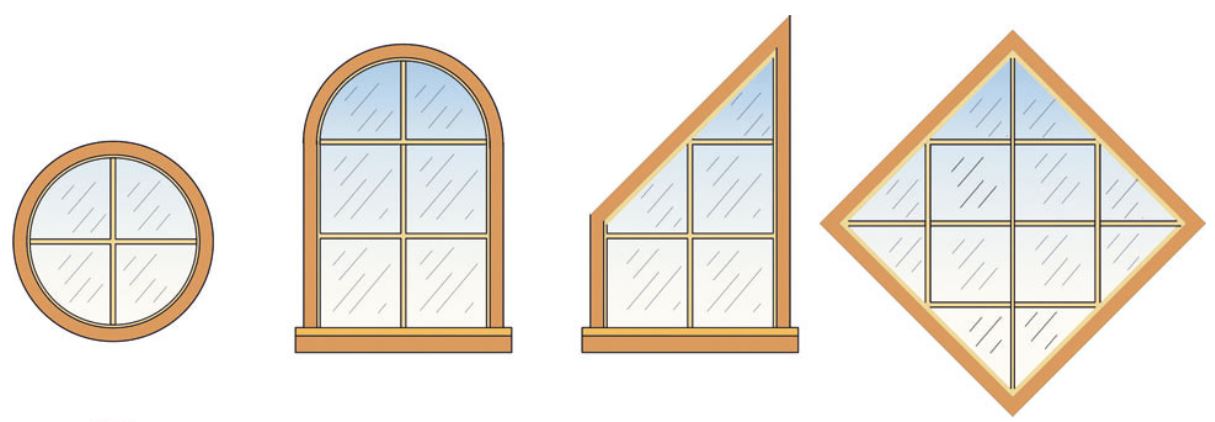

Возможные формы блоков вертикальных мансардных окон

Немаловажное требование, предъявляемое к мансардным окнам, — их герметичность и устойчивость к атмосферным воздействиям, поэтому сегодня их выполняют из ПВХ или алюминиевого профиля с двухкамерным стеклопакетом. Ширина конструкции ограничивается расстоянием между стропилами.

Водосточный желоб, предназначенный для сбора дождевых вод с поверхности кровли и отвода их через водосточные воронки, устанавливают по всему периметру карниза кровли. При этом карнизный свес устраивают по сплошному настилу обрешетки. Желоба устанавливают с уклоном 5–8° (в зависимости от расстояния между водостоками) на оцинкованных кронштейнах по всей длине карнизного свеса через 500–700 мм перпендикулярно желобам. Каждый кронштейн закрепляют шурупами. Схема крепления водосточной трубы и желобов приведена на рисунке ниже.

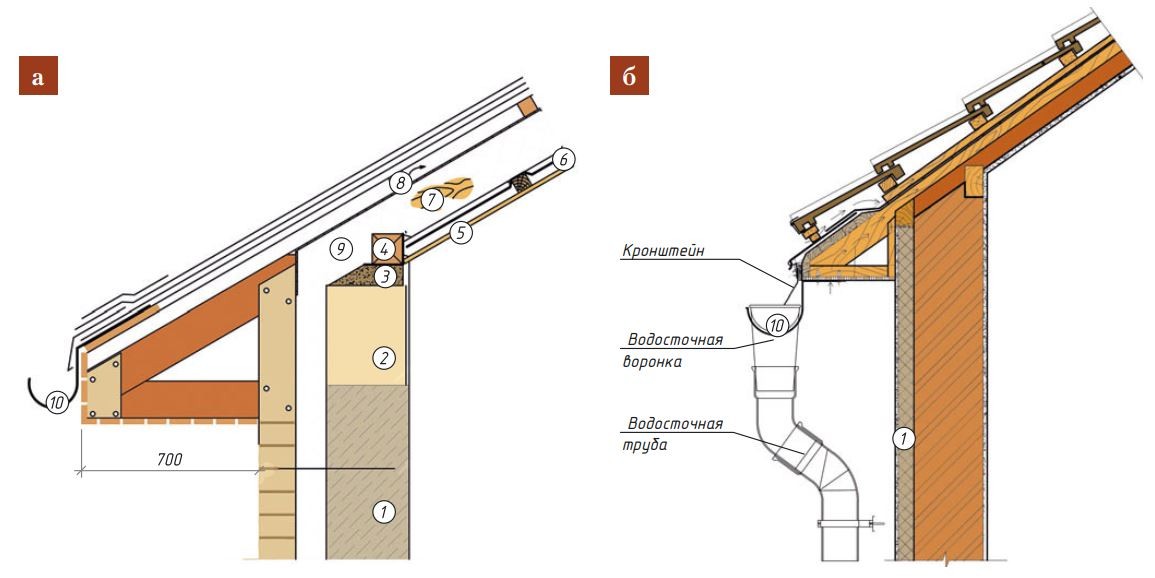

Строение карниза кровли с:

  • а — водосточным желобом;
  • б — водосточными желобом и трубой,
  • где 1 — наружная стена из пеноблока; 2 — монолитный ростверк; 3 — подложка; 4 — мауэрлат; 5 — подшивка из гипсокартона; 6 — пароизоляционная пленка; 7 — стропильная нога; 8 — брусок обрешетки; 9 — утеплитель; 10 — водосточный желоб

Примыкания кровли к дымовым трубам и вентиляционным каналам выполняют с устройством перед ними водоотвода в виде треугольной разделки с коньком, параллельным направлению воды. В части сопла дымовых и вытяжных труб необходимо обеспечить утолщение в четверть кирпича на высоте 100–300 мм от плоскости крыши. В нижней части трубы нужно сделать уступы шириной 100–200 мм и высотой 50–100 мм для примыканий, которые после рекомендуется оштукатурить. Примыкания в местах прохода вытяжных труб, вентиляционных и других стояков следует устраивать с установкой металлических патрубков высотой не менее 250 мм. Над стояками необходимо поместить двускатные металлические зонты.

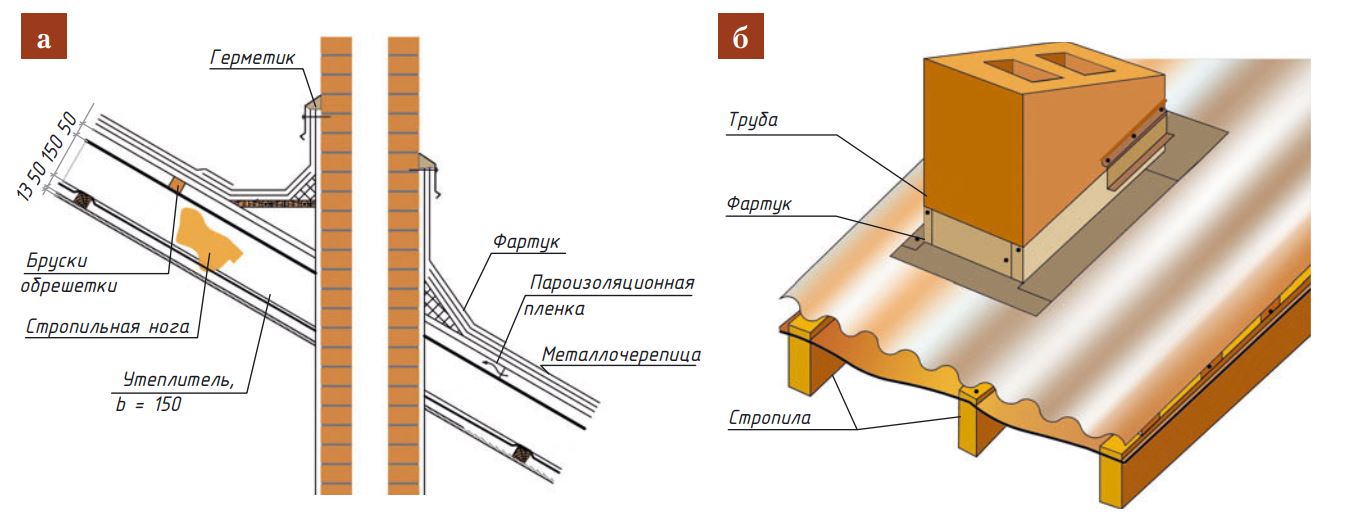

Примыкание кровли к печной трубе:

  • а — конструкция в разрезе;
  • б — вид сверху.
