Устройство крыши частного дома

До начала кровельных работ должен быть закончен весь комплекс мероприятий, включая монтаж по устройству стен. В первую очередь монтируются мауэрлат и конструкции стропил.

Технология устройства кровли

Основную балку укладывают на подготовленную верхнюю поверхность наружной стены и закрепляют с помощью анкерных болтов или строительных скоб. Перед его монтажом необходимо проверить, соблюдены ли проектные отметки наружных стен.

Вертикальность наружных стен проверяют отвесом или уровнем, горизонтальность — гидроуровнем. Проектную отметку высот элементов несущих стен рекомендуется выполнять с использованием нивелира. Допустимые отклонения в горизонтальной и вертикальной плоскостях должны составлять не более 5 мм.

После монтажа мауэрлата устанавливают балки стропил. Выверяют их шаг — расстояние между соседними, вертикальность и уклоны элементов стропильной системы. На готовую стропильную систему крепят обрешетку, монтируют утеплитель, пароизоляционную пленку, затем — кровельный материал. На следующем этапе укладывают покрытие карнизных свесов, устанавливают желоба, покрытие разжелобков. До монтажа кровельного покрытия необходимо проверить правильность проектных уклонов скатов, устройства обрешетки, а также сортировку кровельного материала. Из общего объема работ по возведению дома примерно половину составляют монтажные, выполняемые непосредственно на кровле, то есть в наиболее сложных условиях.

Сегодня самыми распространенными кровельными материалами являются профилированный лист и металлочерепица, поэтому рассмотрим схему их монтажа. Они представляют собой металлически листы с покрытием, предотвращающим коррозию и значительно продлевающим срок их службы. Для крепления используют кровельные шурупы толщиной 3,5–4 мм, длиной 40–50 мм с крупной шляпкой и уплотнителем или, если покрытие устанавливают на карнизных свесах, применяется специальное крепежное приспособление — кляммер. Обрешетку для монтажа профилированного листа и металлочерепицы выполняют из брусков, которые располагают на расстоянии 300–500 мм друг от друга. Она должна быть ровной, прочной, жесткой, без выступов и углублений.


Выравнивание карнизных свесов кровли

При любой конструкции обрешетки карнизный свес выполняют в виде сплошного настила шириной в три-четыре доски, которые должны быть ровными, иметь одинаковый свес по всей длине.

Свесы кровли выпускают шириной 350–700 мм. Вдоль конька укладывают две сходящиеся кромками доски — они поддерживают коньковый стык. Фронтонный свес должен выступать над обрешеткой на 40–50 мм.

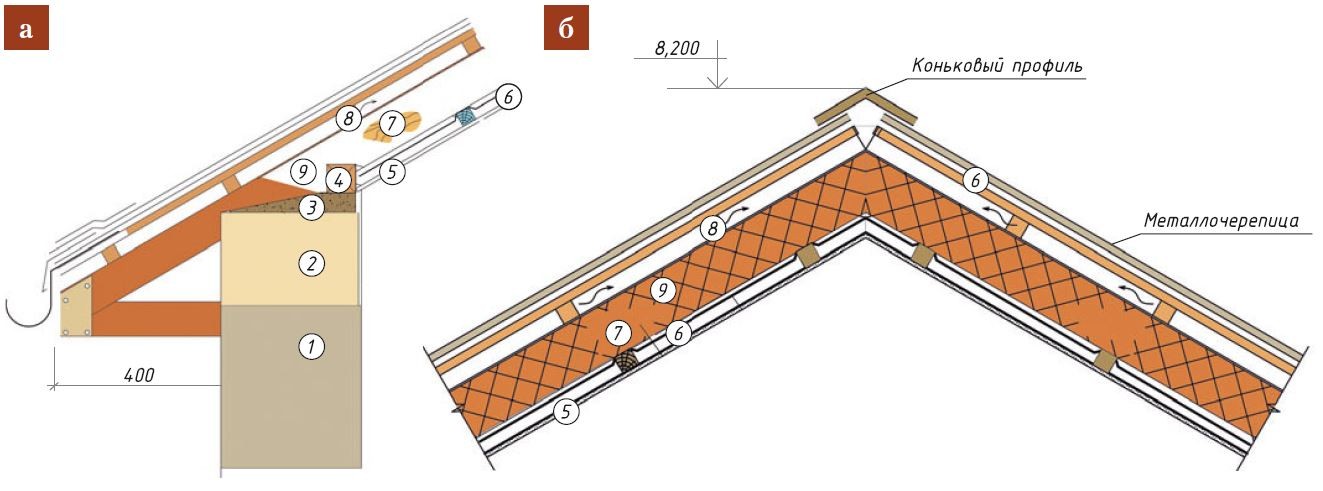

Конструкция кровли:

  • а — карнизного свеса;
  • б — конькового узла,
  • где 1 — наружная стена из пеноблока; 2 — монолитный ростверк; 3 — подложка; 4 — мауэрлат; 5 — подшивка из гипсокартона; 6 — пароизоляционная пленка; 7 — стропильная нога; 8 — брусок обрешетки; 9 — утеплитель.

Крепление свеса выполняют концевыми кляммерами, устанавливаемыми через 200–400 мм. Чтобы обеспечить лучший отвод воды в местах примыкания труб, с верхней стороны делают треугольную разделку.

Стропильная система

Основная конструкция кровли — стропильная система, образующаяся из наслонных или висячих стропил, подкосов, раскосов и диагональных связей, затяжек.

Наслонные стропила выполняются из отдельных элементов — стропильных балок, или ног, и устанавливаются в зданиях со средней несущей стеной или столбчатыми про межуточными опорами.

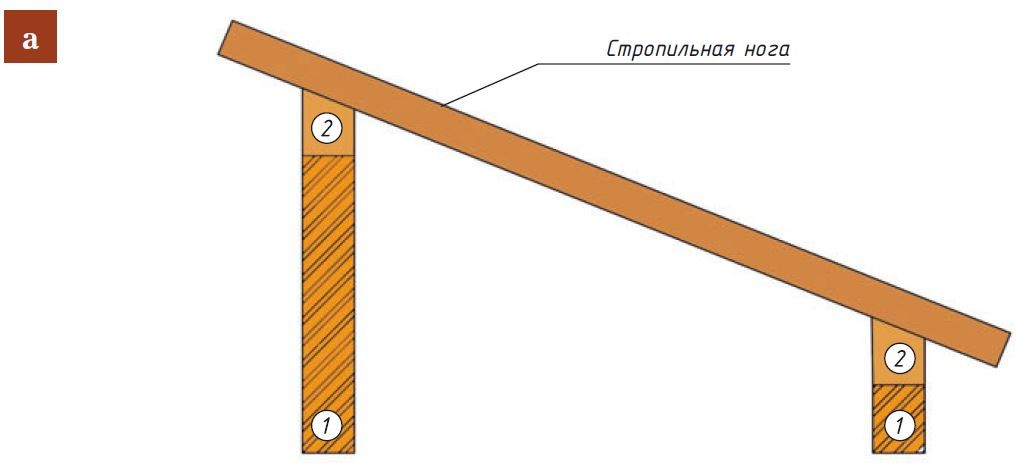

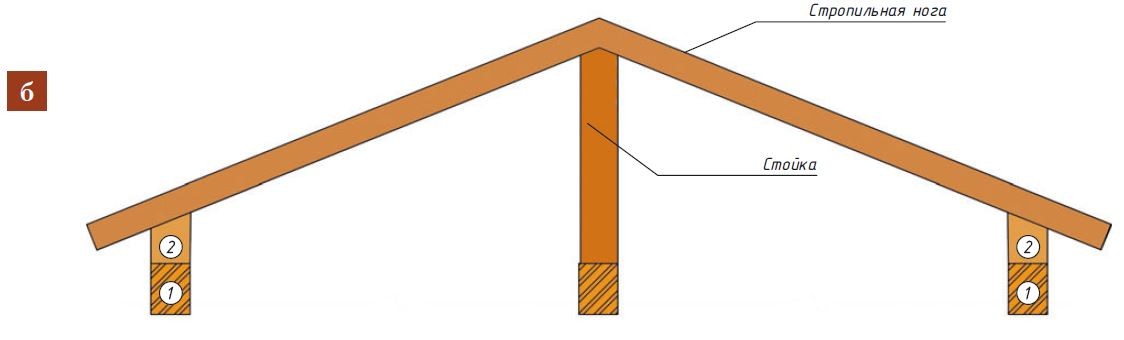

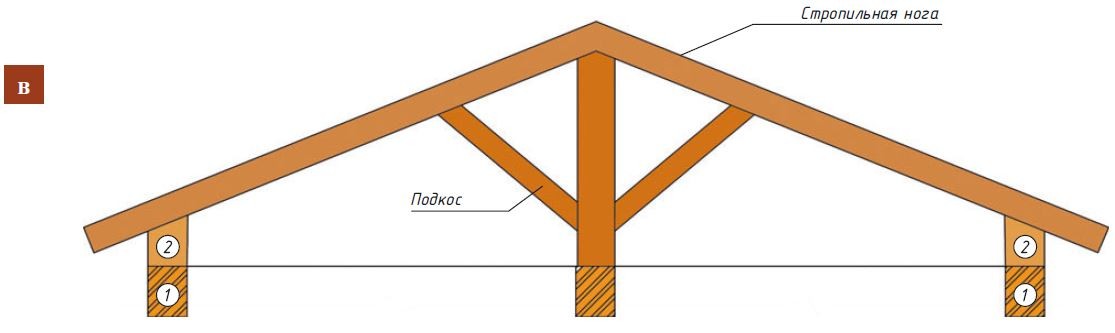

Конструкция наслонных стропил при размере кровли:

  • а — до 5 м;
  • б — до 8 м;
  • в — до 10 м,
  • где 1 — несущая стена; 2 — мауэрлат.

Висячие стропила выполняются в виде стропильных ферм, увязанных в единую систему. Они опираются лишь на две крайние опоры.

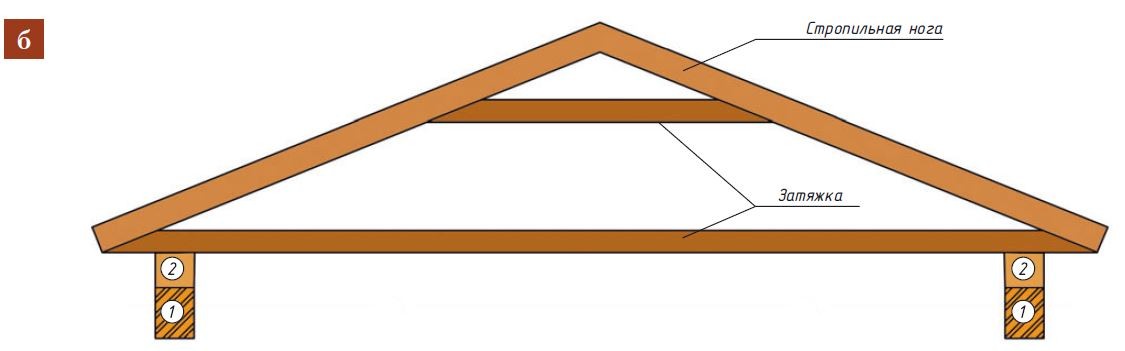

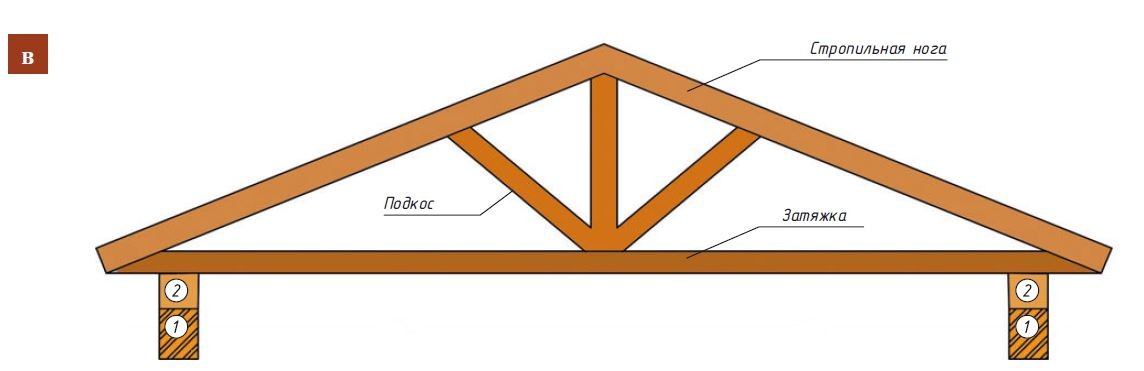

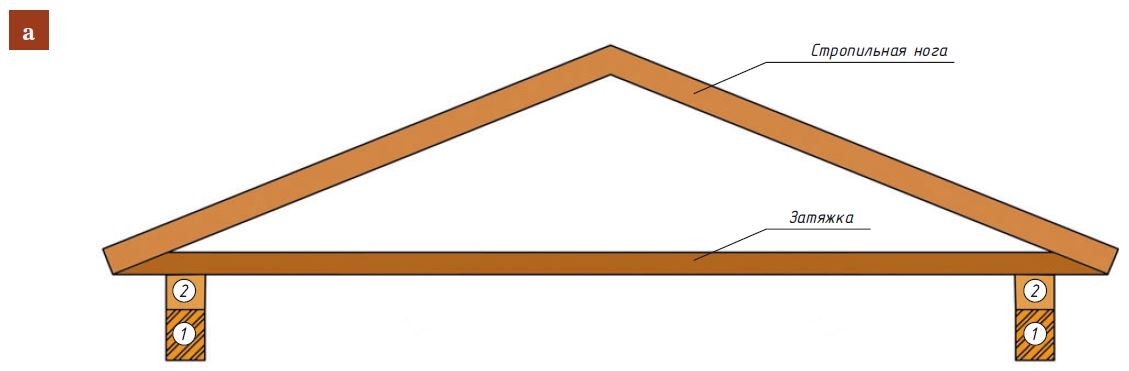

Конструкция висячих стропил при размере кровли:

  • а — до 5 м;
  • б — до 8 м;
  • в — до 10 м,
  • где 1 — несущая стена, 2 — мауэрлат.

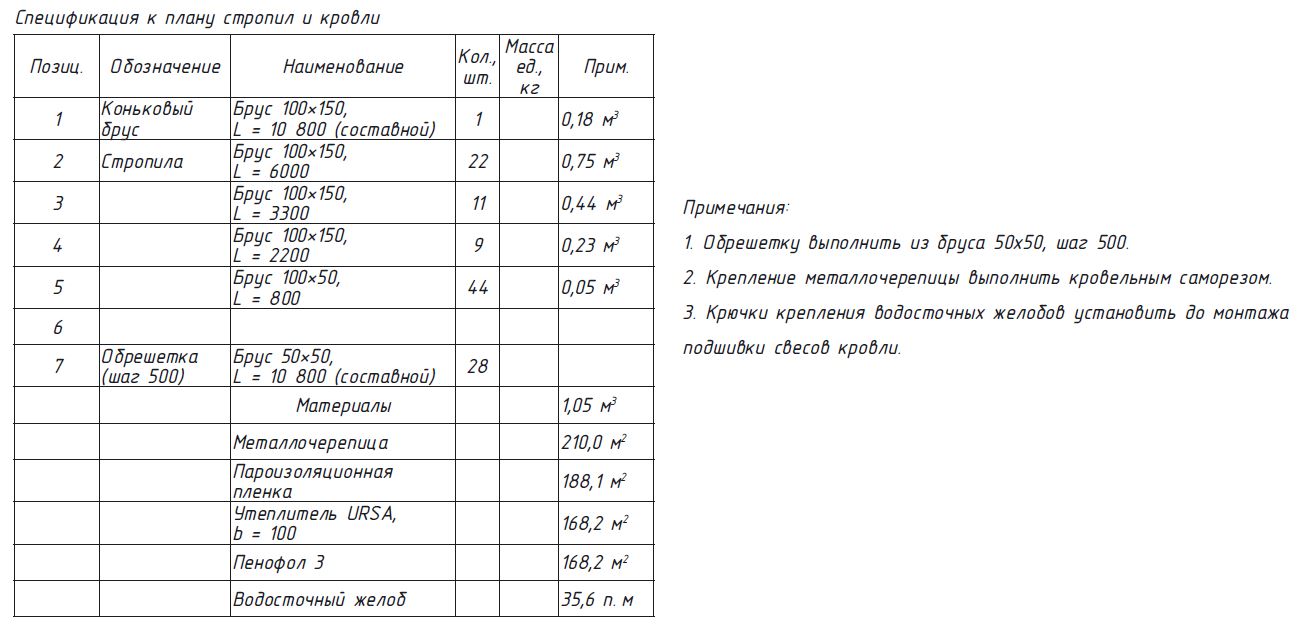

План стропильной системы индивидуального жилого дома приведен ниже.

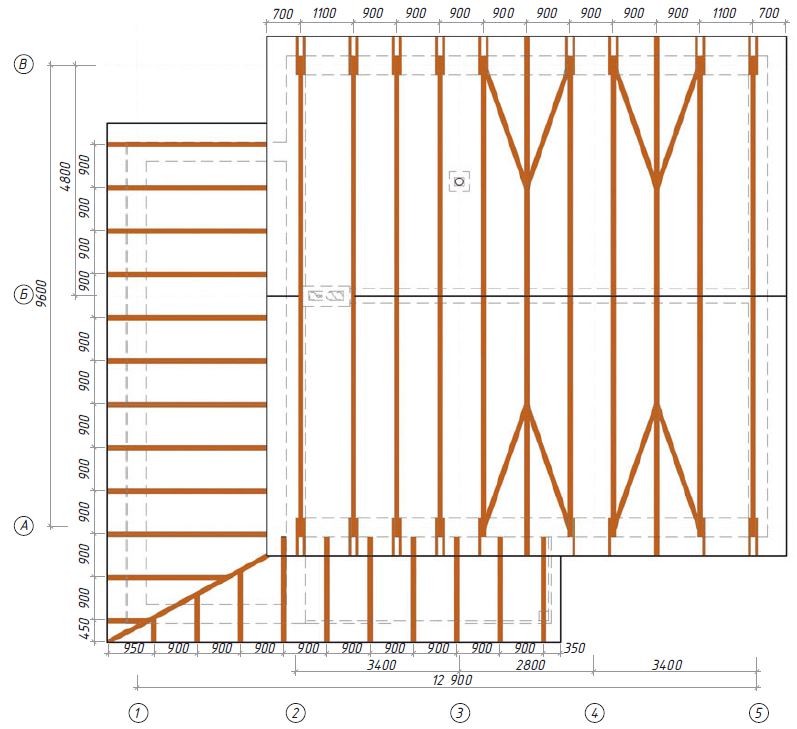

План стропильной системы

Выбор материала кровли

На конструкцию кровли оказывает значительное влияние материал покрытия. Перечислим наиболее популярные его виды.

Рубероид и гидростеклоизол представляют собой рулонное покрытие, пропитанное битумом, используются для плоских кровель и кровель временных зданий. При относительно низкой себестоимости срок службы этих материалов составляет 7–10 лет.

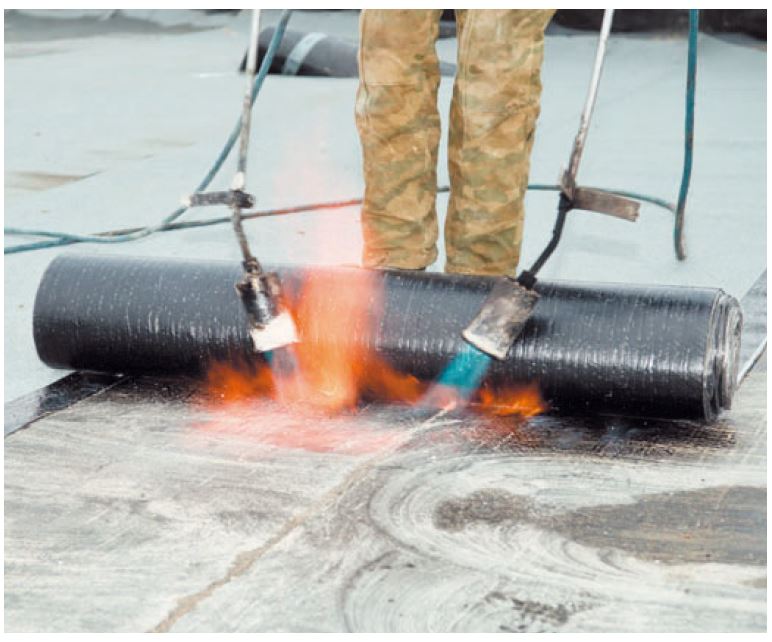

Рубероид — популярный материал для устройства крыш многоэтажек

Мягкая черепица — покрытие, аналогичное рубероиду, широко используется в индивидуальном строительстве для покрытия скатных кровель. Оно наклеивается на предварительно обшитую фанерой поверхность кровли. При огромном выборе цветов, простоте монтажа и низкой себестоимости материала его недостатком является непродолжительный срок службы — 10–15 лет.

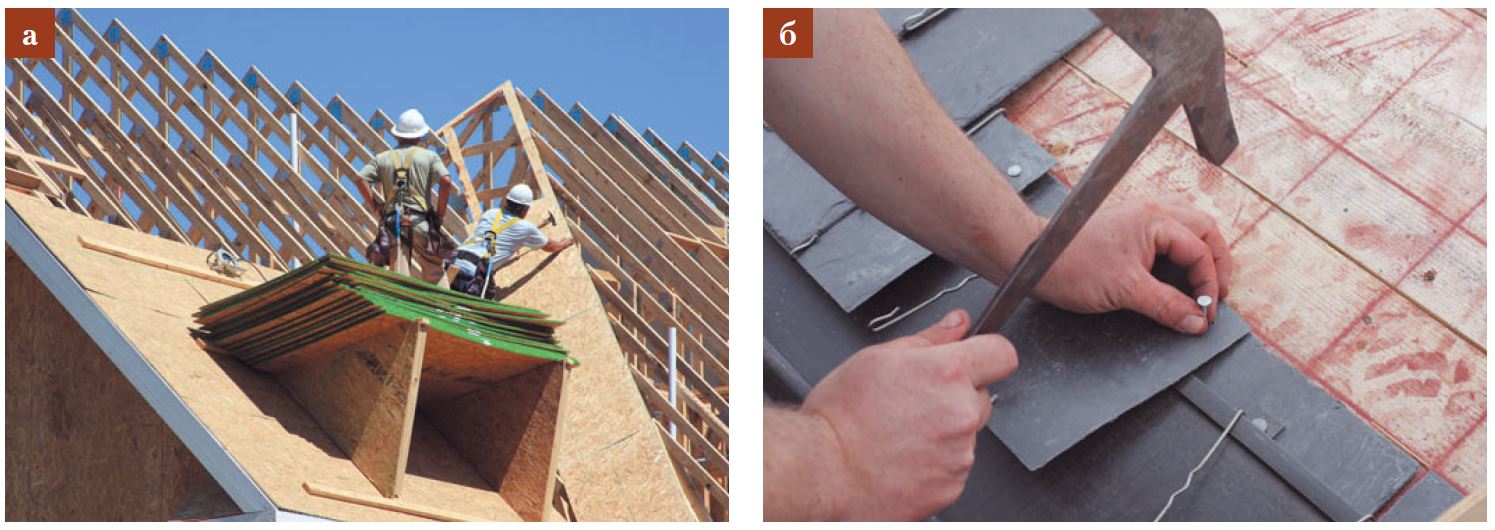

Этапы по устройству кровли из мягкой черепицы:

  • а — укладка основания из фанеры;
  • б — монтаж мягкой черепицы.

Битумные листы из картона — покрытие, аналогичное рубероиду, имеющее более твердую структуру. Материал крепится саморезами или гвоздями на сплошную обрешетку кровли. Главные его достоинства — огромный выбор цветов и низкая себестоимость, его недостаток — непродолжительный срок службы (10–15 лет).

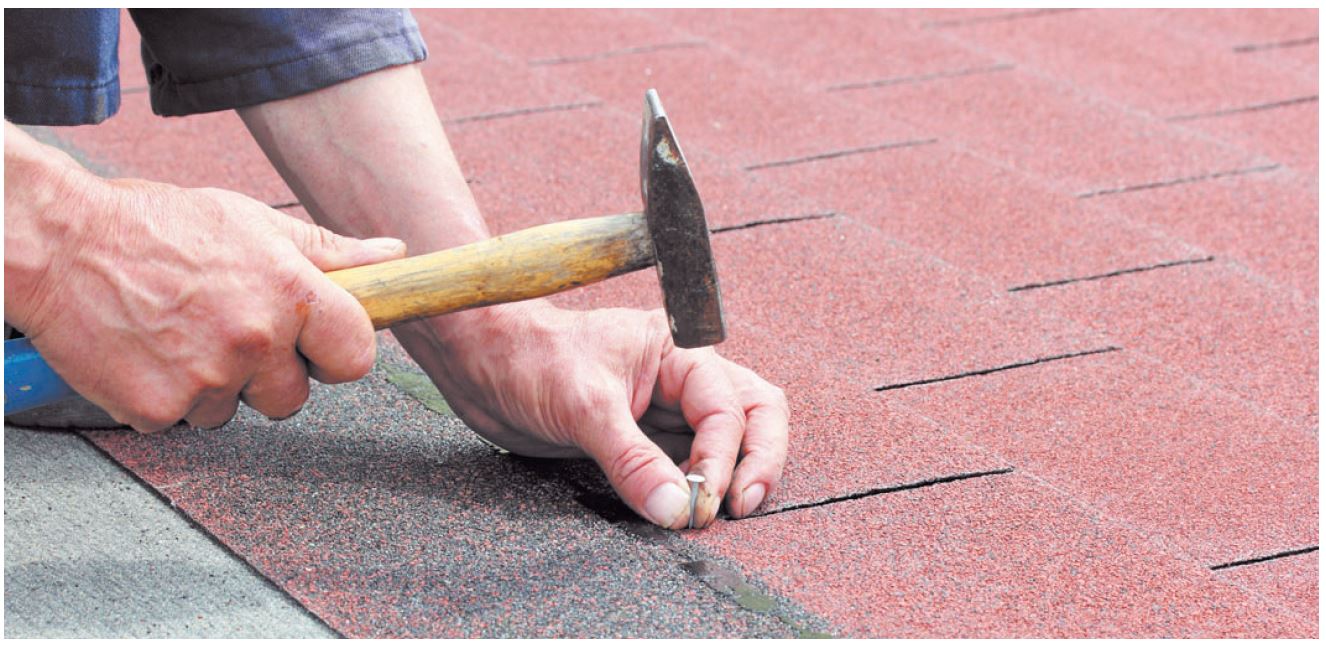

Крепление битумных листов к сплошной обрешетке

Асбестоцементные листы, или шифер, — традиционный материал для покрытия кровли, имеющий срок службы 50–60 лет, но достаточно хрупкий и тяжелый. Сегодня асбестоцемент считается недостаточно экологичным из-за возможного отслаивания волокон асбеста.

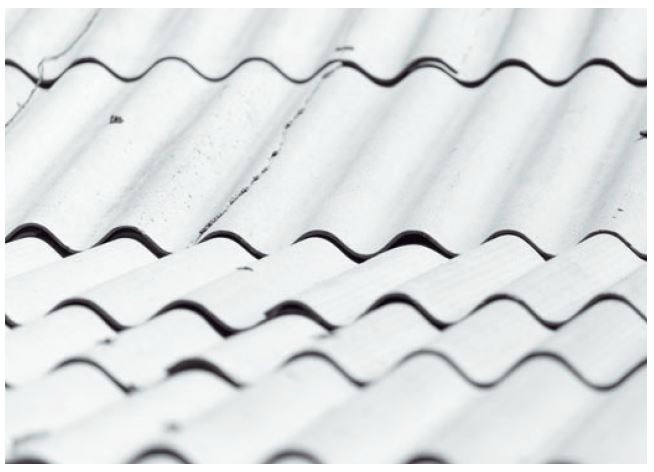

Кровля из шифера

Профнастил — профилированный стальной лист, окрашенный, оцинкованный или с полимерным покрытием. Это легкий и прочный материал с достаточно продолжительным сроком службы (30–35 лет). Его минус — низкий уровень звукоизоляции: во время дождя удары капель по крыше разносятся по всему дому.


Кровля из профнастила

Металлочерепица — профилированный стальной лист, имитирующий керамическую черепицу, но не утяжеляющий конструкцию. Материал имеет довольно продолжительный срок службы (30–35 лет).

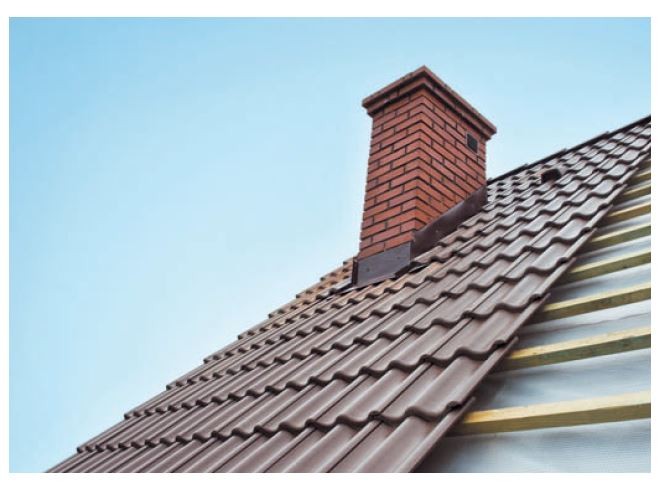

Кровля из металлочерепицы

Керамическая черепица — достаточно дорогостоящий материал с практически неограниченным сроком службы. Нагреваясь днем на солнце, такое покрытие медленно и долго отдает накопленное тепло, создавая под кровлей воздушный поток, проветривающий и просушивающий конструкцию крыши. Ее недостаток — собственный вес, требующий устройства мощной стропильной системы. Более дешевый аналог — цементно-песчаная и полимерная черепица.

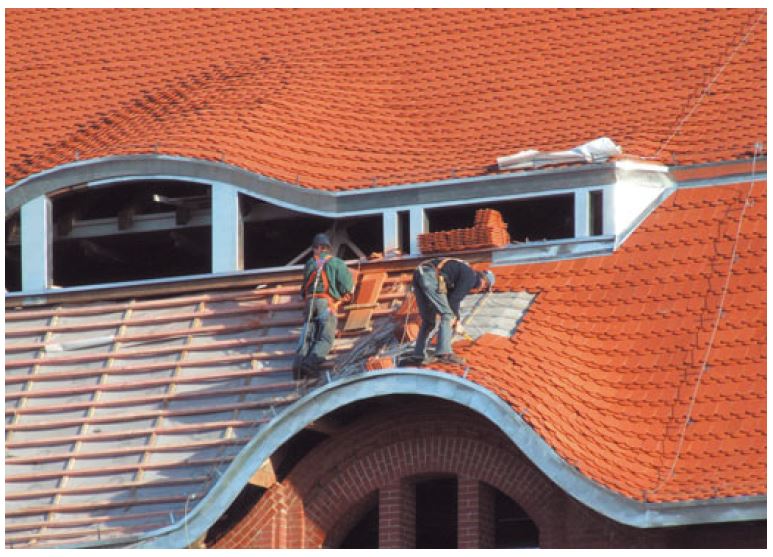

Укладка кровли из керамической черепицы

Медная кровля устойчива к воздействиям окружающей среды. На меди образуется оксидная пленка, которая защищает металл от коррозии. Недостаток подобного покрытия — высокая себестоимость.

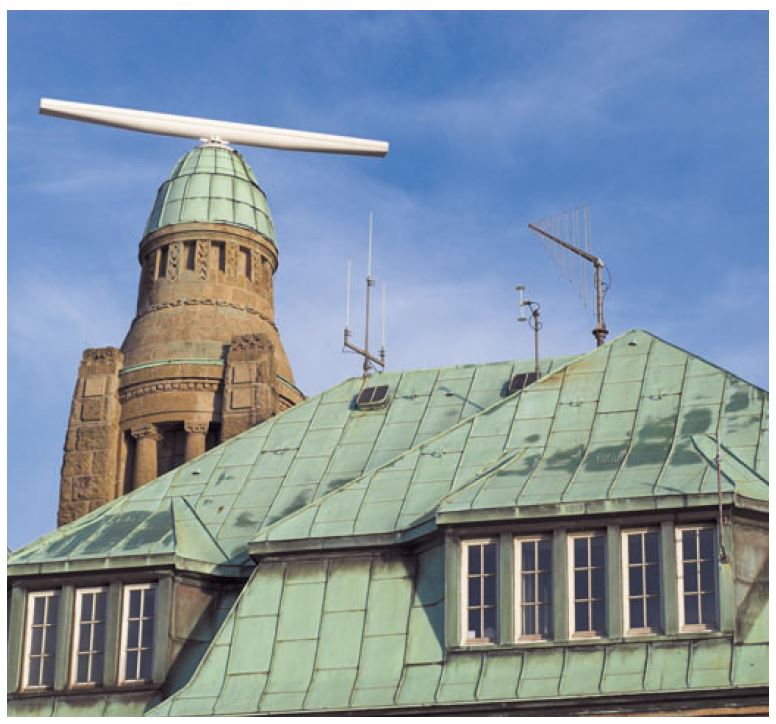

Сегодня медная кровля — большая роскошь

К выбору кровельного материала стоит подходить со всей серьезностью, поскольку от этого зависит прочность крыши в целом. В таблице ниже приведены сравнительные характеристики описанных материалов.

Сравнительные характеристики кровельных материалов


Следуя вышеуказанным рекомендациям по технологии устройства крыши частного дома, выбору применяемых материалов, вы сможете сделать правильный выбор материала и конструкции в целом. А учитывая все имеющиеся различия и особенности – без проблем сможете соорудить надежную кровлю.
