Достоинство блочного фундамента заключается в непревзойденной другими технологиями скорости закладки прочного и надежного основания для любых типов зданий.
Введение
К тому же прочностные и эксплуатационные характеристики блоков не зависят от их укладки в жаркое, дождливое или морозное время года, хотя в целом немного уступают монолитному железобетонному фундаменту, залитому в теплые дни.

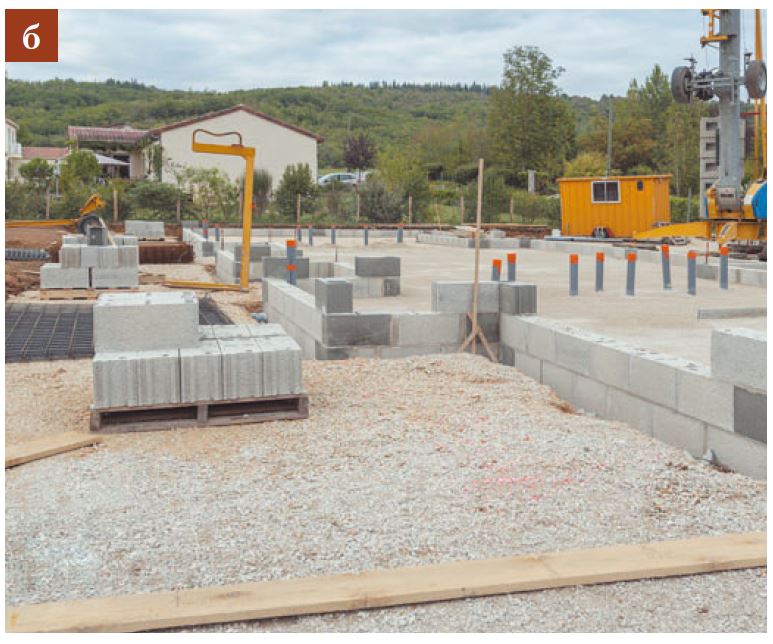

Прежде чем рассмотреть виды блочного фундамента для дома, необходимо отметить, что бетонные блоки и полублоки, облегченные, пустотелые и многие другие, уложенные под основание дома вручную (рис. а), относят к кладочному фундаменту. Соответственно, и их устройство осуществляется по технологии, рекомендованной для кирпичного кладочного фундамента. В то же время тяжелые железобетонные блоки, образующие ленту или разнесенные столбы, смонтированные с привлечением грузоподъемной техники (рис. б), принято называть блочными — о них и пойдет речь.
Устройство блочного фундамента:
- а — кладочным способом вручную;
- б — механизированным способом.
Устройство блочного фундамента на сухих и плотных грунтах (гравелистых, песчаных, скальных, глинистых) обладает целым рядом преимуществ благодаря тому, что отсутствуют работы по опалубке (распалубке), армированию, приготовлению бетонной смеси, в сравнении с монолитными конструкциями. Что касается экономичности, то блочный фундамент уступает всем другим видам, кроме свайного. При этом может быть соразмерен и даже дешевле монолитного в случаях закладки фундамента под просторный дом и устройство подвалов, цокольных этажей.
На влажных грунтах с высокими показателями пучинистости блочный фундамент отличается только высокой скоростью закладки. И несмотря на то, что его подошва закладывается на уровень ниже глубины промерзания (на 15–25 см), он все же уступает монолитному ленточному и столбчатому фундаменту в противостоянии нагрузкам пучения и веса дома.
На слабых грунтах, подверженных усадке, оползням, эрозии почвы и др., не способных обеспечить устойчивость и статичность блоков, устраивать блочный фундамент не рекомендуется.
В остальном для закладки фундамента под любые виды домов разработано множество конструкций блоков, различающихся не только размером, но и формой, армированием, составом бетонной смеси. Однако в частном строительстве популярны только две разновидности: стеновые ФБС и ленточные ФЛ.

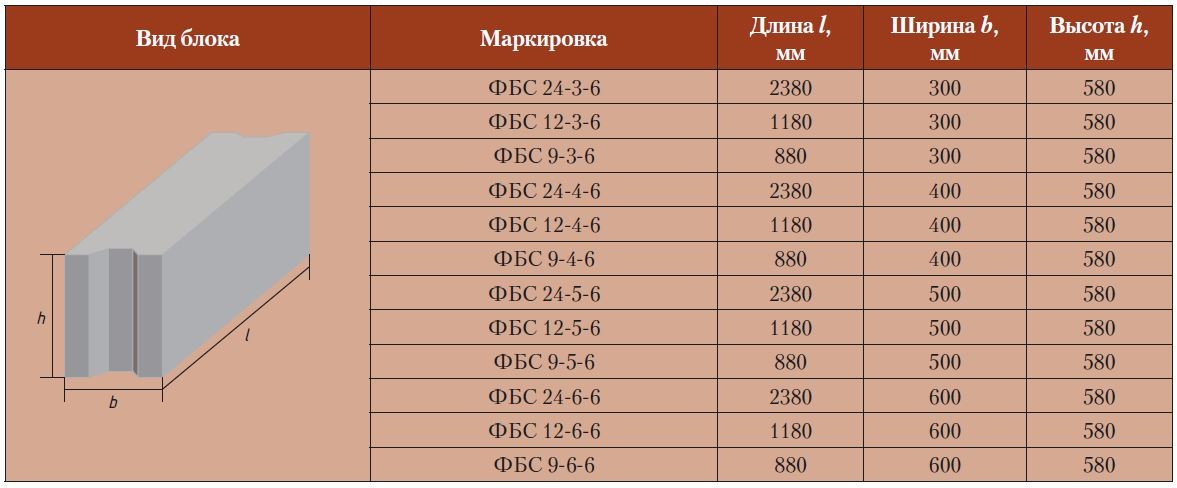

Вид и типоразмеры стенового блока ФБС

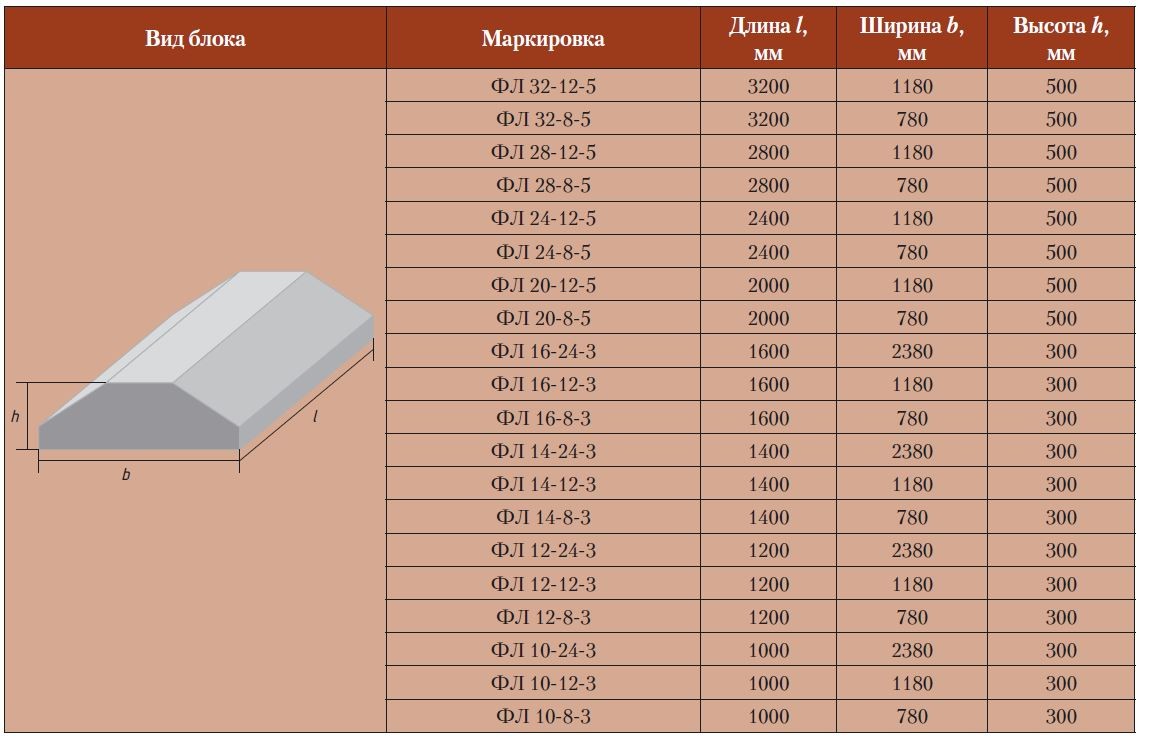

Вид и типоразмеры ленточного блока ФЛ
Разобраться в типоразмерах блоков не так сложно: тип блока и его габариты указываются в маркировке. Например, ФБС 12-4-6: ФБС — Фундаментный Блок Стеновой; 12 — 12 дм (1200 мм) длиной; 4 — 4 дм (400 мм) шириной и 6 — 6 дм (5800 мм) высотой. Аналогичным образом расшифровывается маркировка для блоков-подошв, например ФЛ 12-8-3: ФЛ — Фундаментный Ленточный; 12 — 12 дм (1200 мм) длиной; 8 — 8 дм (около 780 мм) шириной; 3 — 3 дм (300 мм) высотой. В некоторых случаях приводятся округленные значения (6 дм — 580 мм, 8 дм — 780 мм).
Разнесенный блочный фундамент
В последнее время именно разнесенный блочный фундамент (его еще называют блочно-столбчатым) набирает огромную популярность для возведения типовых деревянных, щитовых, металлосборных и каркасных домов, где предполагается использовать в качестве опор основания бетонные блоки, устанавливаемые под углы, в местах пересечения стен и под продольными стенами дома с шагом около 2–3 м. И в первую очередь благодаря тому, что при небольших затратах на приобретение блоков и привлечение техники есть возможность быстро установить простейший фундамент, не затрачивая особых усилий на возведение монолитных столбов с установкой опалубки, армированием, заливкой бетонной смеси и распалубки.
Блоки укладывают на специально подготовленную горизонтальную площадку с твердыми грунтами, не отличающимися большой влажностью, пучинистостью, усадкой, эрозией, оползнями, а также поверхностным размоканием почвы от воздействия ливневых, паводковых и талых вод. Если заранее не учесть вышеизложенные факторы, то экономия в выборе данного вида фундамента может обернуться проблемами:
- неравномерной усадкой дома, а затем и деформацией несущих конструкций;
- чрезмерным увлажнением полов и их преждевременным разрушением;
- удорожанием работ по ремонту и (или) переделке фундамента.
Вместе с тем, несмотря на видимую простоту установки бетонных блоков, существуют определенные сложности в точном расположении опор по единому горизонтальному уровню. Следуя строительным нормам, перепад высот не должен составлять более 20 мм. К сожалению, многие застройщики не обращают на это внимание и в процессе возведения стен выравнивают нижнюю обноску основания, подкладывая бруски, металлические пластины и прочие предметы, — такую работу нельзя назвать качественной.
Для правильной установки бетонных блоков сначала необходимо избавиться от плодородного слоя не только по линии расположения опор, но и по всей площади застройки (рис. а). Затем, произведя разметку, выкопать по периметру стен и под несущими стенами неглубокую траншею по ширине блоков (рис. б) так, чтобы дно находилось на одном горизонтальном уровне. В завершение подготовительных работ дно устилают песчаной подушкой (рис. в). На этом же этапе можно заложить уровень нижнего края основания дома над землей, учитывая, что высота стандартных блоков — 580 мм. В качестве опор для легких и средневесных домов подойдут блоки наименьших типоразмеров, например ФБС 9-6-6, — это облегчит их установку и сэкономит средства.

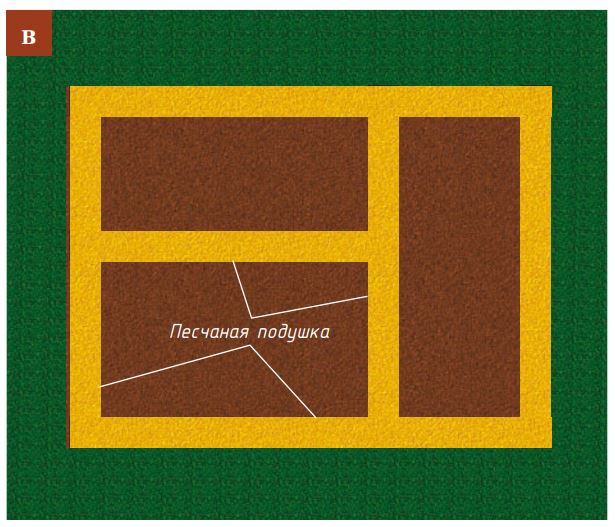

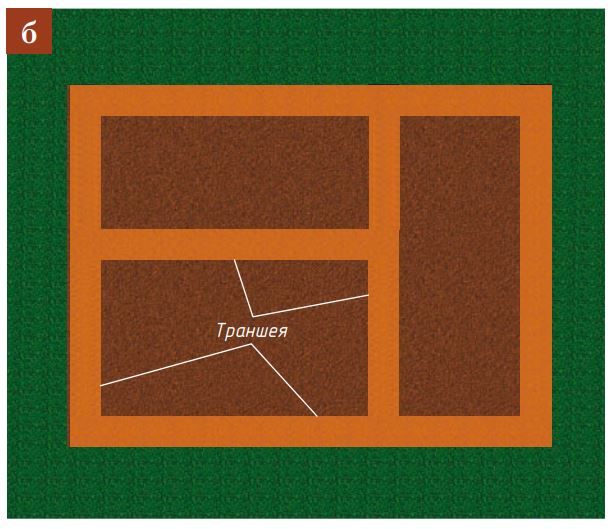

Подготовка площади застройки под установку блочного разнесенного фундамента:
- а — удаление слоя плодородной почвы и разметка площадки;
- б — подготовка траншеи;
- в — формирование песчаной подушки.
Установку первого блока в одном из углов осуществляют произвольно, выровняв горизонтальную поверхность блока с помощью прямоугольного пузырькового уровня. Второй блок устанавливают в следующем углу, но уже с использованием лазерного или гидроуровня по отношению к первому блоку и натягивают шнур между ними (рис. а). Аналогичным образом располагают остальные блоки в углах и месте пересечения стен (рис. б). Затем по шнурам устанавливают промежуточные блоки (рис. в) так, чтобы расстояние между ними не превышало 3 м. После размещения всех блоков осуществляют обратную засыпку поверх песчаной подушки вынутым из траншеи грунтом (рис. г).

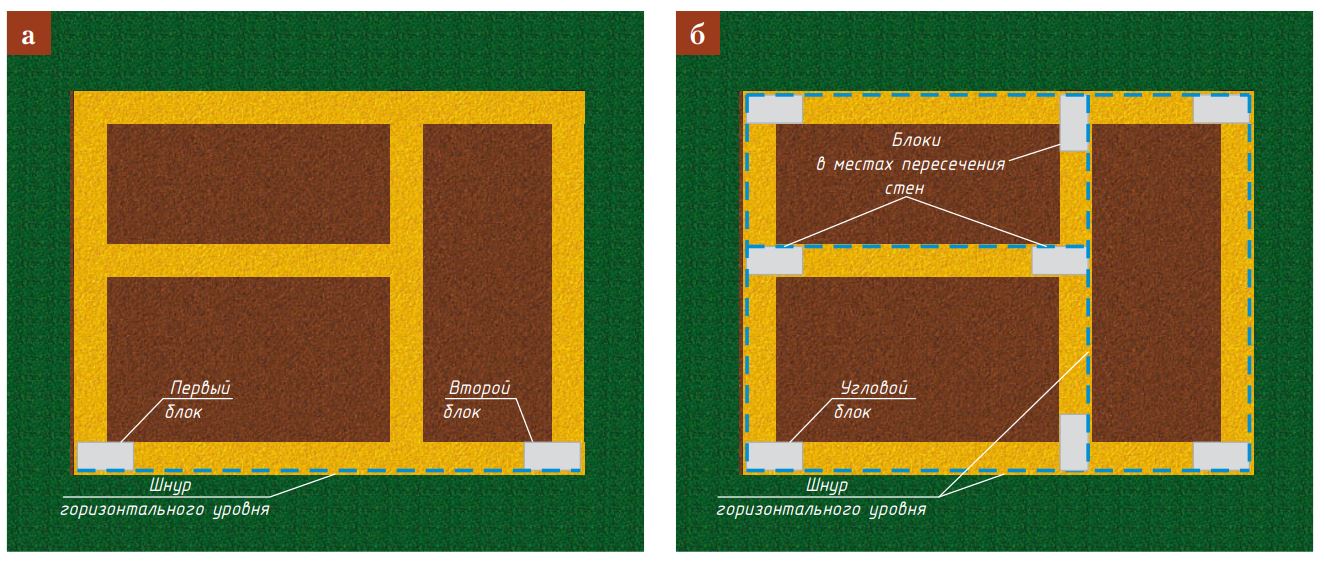

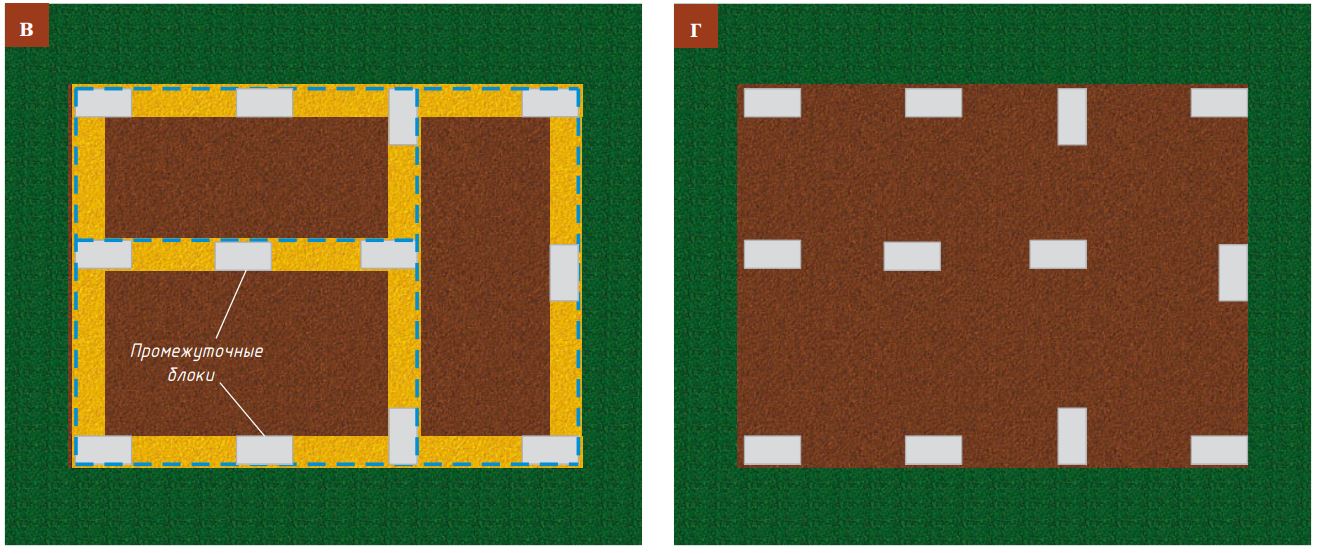

Порядок установки блоков по линии разнесенного фундамента:
- а — установка углового блока-ориентира;
- б — расположение остальных узловых блоков;
- в — размещение промежуточных блоков;
- г — обратная засыпка.
Данный метод имеет существенный недостаток: практически невозможно установить блоки горизонтально с первой попытки. Приходится «гонять» грузоподъемную технику для неоднократного подъема (спуска) блоков, чтобы подсыпать недостающий или убрать лишний песок под их основанием. Такая работа может привести к удорожанию, особенно если производится почасовая оплата крановщику.
Чтобы ускорить процесс и сэкономить на аренде техники, после устройства песчаной подушки закладывают слой цементной стяжки высотой около 10 см. Его армируют сеткой-мак и заливают строго по горизонтальному уровню по линии всех полос фундамента. В данном случае можно обойтись без установки опалубки, залив раствор между стенками траншеи. При плюсовой погоде стяжка схватится в течение трех–семи дней до необходимой для установки блоков степени прочности.
Подготовка горизонтального уровня по цементной стяжке потребует немного времени и затрат. Однако все это оправдается в процессе установки бетонных блоков в один прием без выравнивания по уровню и горизонталям.

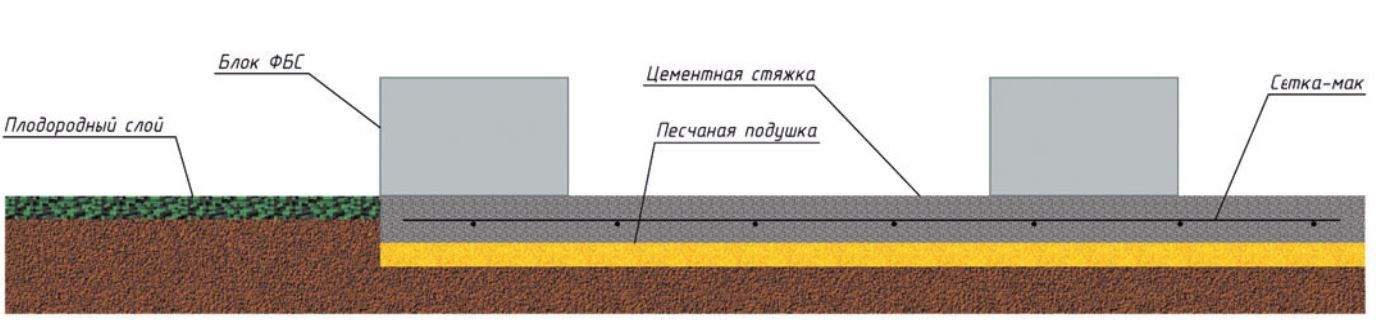

Схема устройства горизонтального уровня по цементной стяжке
Незаглубленный или мелкозаглубленный фундамент из блоков
На сухих плотных грунтах допускается устраивать незаглубленный или мелкозаглубленный фундамент из блоков для тяжелых домов. Разметку, планировку и подготовку песчаной подушки осуществляют так же, как для разнесенного фундамента, но при этом соблюдают следующие рекомендации:
- используют самые длинномерные блоки, например ФБС 24-3-6, для упрощения и ускорения работ, а также для повышения устойчивости и противостояния динамичным напряжениям; маломерные блоки подходят только для заполнения пустот по линии стен;
- исключают работы по регулировке уровня и горизонтали бетонных блоков в месте размещения, обеспечивая установку в один прием. Для этого в обязательном порядке на песчаную подушку закладывают армированный пояс по всей ленте блочного фундамента. Это не только облегчит выравнивание блоков и обеспечит его установку без повторных попыток, но и повысит жесткость и прочность фундамента.

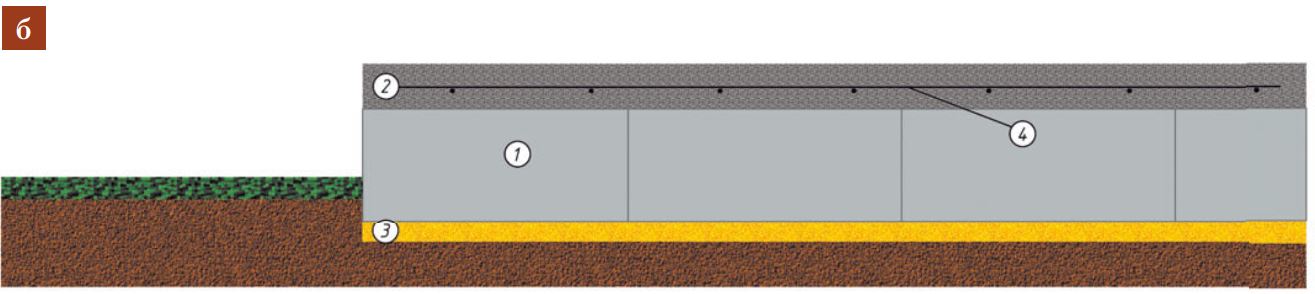

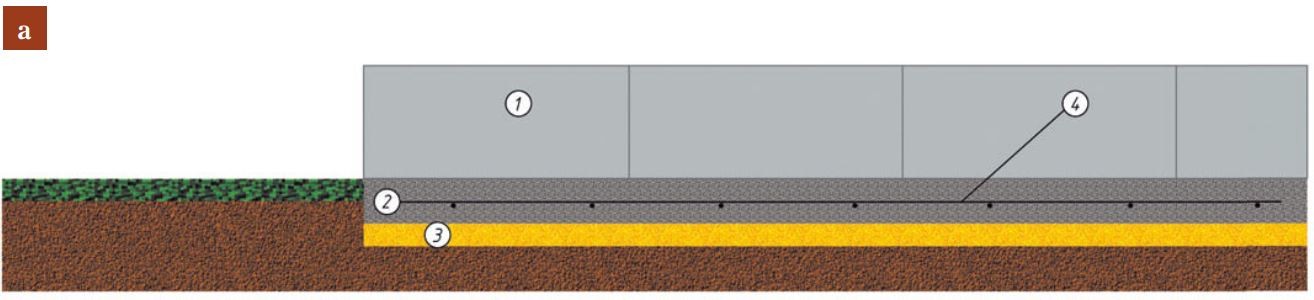

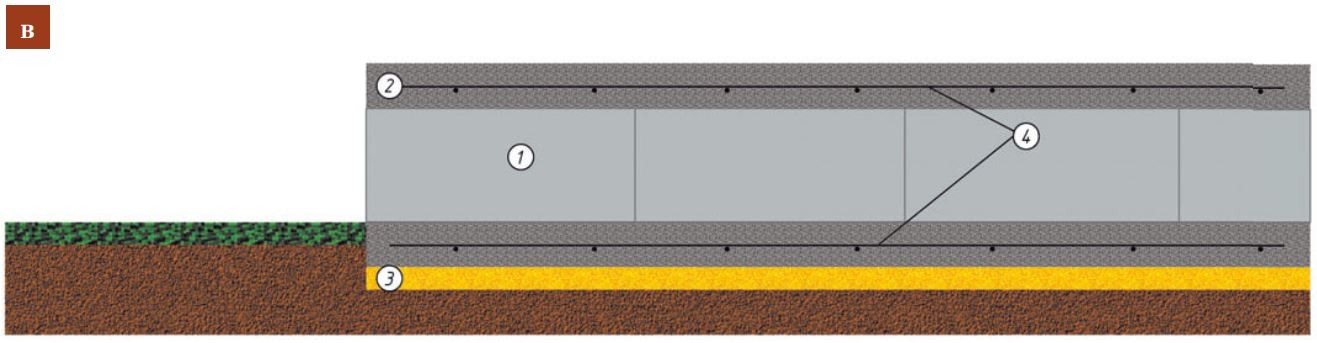

Способы укрепления блочного фундамента с помощью:
- а — нижнего армированного пояса;
- б — верхнего армированного пояса;
в — нижнего и верхнего армированных поясов, - где 1 — блок ФБС; 2 — армированный пояс; 3 — песчаная подушка; 4 — сетка-мак
Установку блоков обязательно начинают с углов и мест пересечения стен (рис. а). Затем производят заполнение пустых пространств по линии стен (рис. б).

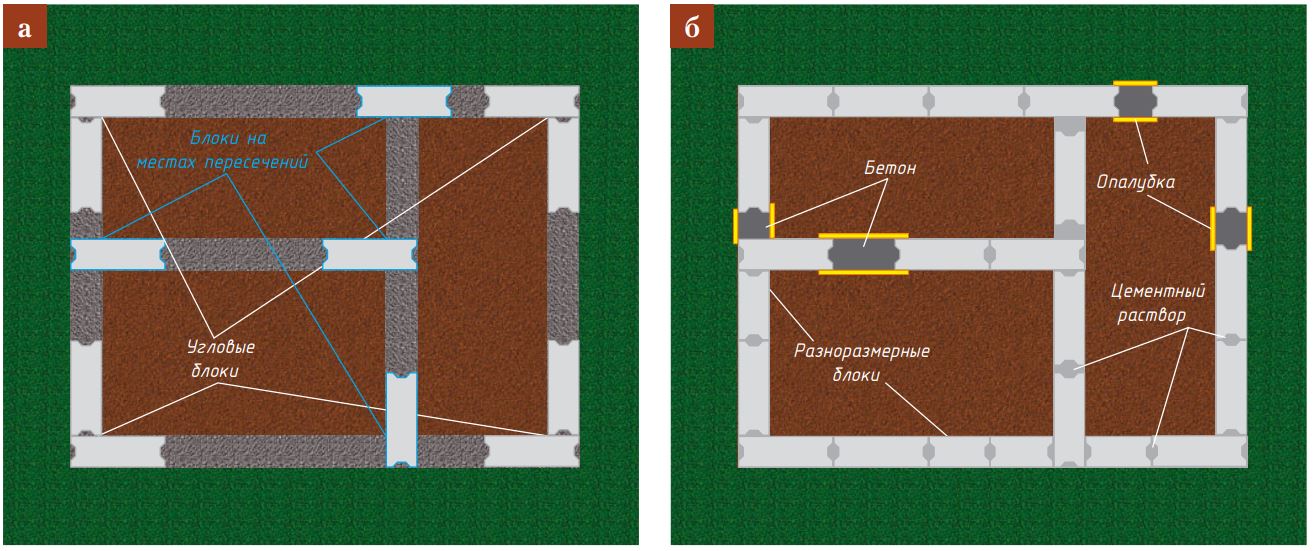

Устройство ленточного фундамента из блоков:
- а — установка угловых блоков;
- б — заполнение пустот.
Заполнение пустых пространств по линии стен происходит одним из трех способов:
- использованием разноразмерных блоков (рис. а);
- установкой опалубки и заливки пустот бетонной смесью (рис. б), если расстояние между блоками 20–90 см;
- заполнением стыков и пустот густым цементным раствором (рис. в), если расстояние между блоками меньше 20 см.
Перед приобретением блоков необходимо составить точную схему фундамента в масштабе и определить, где и какой блок будет установлен, а где использована бетонная или цементная заливка.

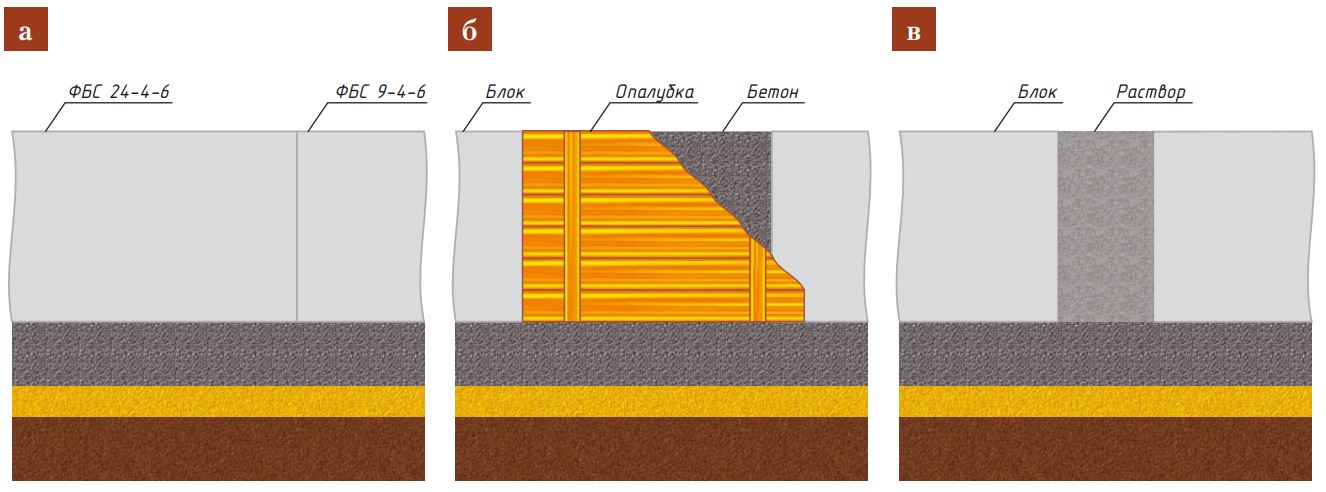

Способы заполнения пустот фундамента из блоков:
- а — использование разноразмерных блоков;
- б — заливка пустот бетонной смесью;
- в — заполнение стыков и пустот густым цементным раствором.
Также желательно полностью подготовить основание для установки блоков. Тогда устройство фундамента можно организовать во время доставки «с машины», обойдя этап складирования и повторного вызова грузоподъемной техники.
Заглубленный ленточный фундамент из блоков
На плотных грунтах с выраженной влажностью и пучинистостью рекомендуется устраивать фундамент из блоков только в заглубленном виде — на 15–25 см ниже уровня промерзания. Такой фундамент обойдется дороже ленточного и столбчатого при сопоставимых объемах земляных работ. Выгода — в быстроте монтажа при любой погоде, а также в освобождении от тяжелого физического труда с привлечением минимума специалистов.
Подготовительные работы для закладки блоков в основание дома проводятся методами, рекомендованными для заливки заглубленного монолитного фундамента, включая разметку, планировку, рытье траншей (котлованов) ниже уровня промерзания и организацию песчаной подушки. Кроме того, учитывают пучение грунта, действующее не только вверх, но и в стороны, поэтому укладку блоков осуществляют с горизонтальной перевязкой.

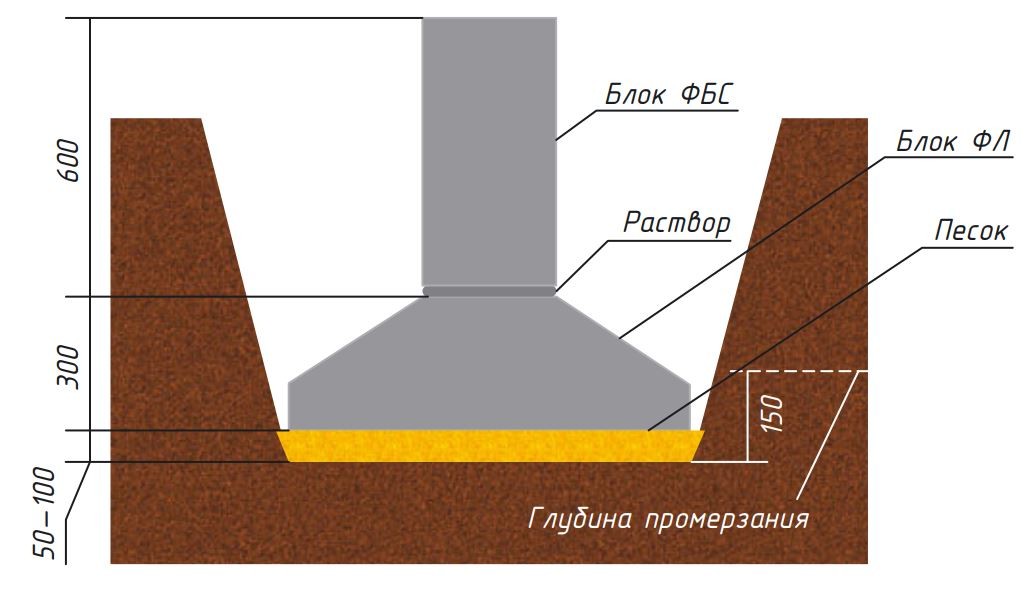

Схема расположения блока в заглубленном ленточном фундаменте
Устройство заглубленного ленточного фундамента из блоков на песчаной подушке начинают с установки подошв (блоков ФЛ) по углам и в месте пересечения стен. Затем приступают к заполнению пространств по линии стен с использованием разноразмерных блоков, заливке бетоном и заполнению цементным раствором швов. Таким же образом укладывают блоки ФБС во втором ряду, но с обязательным соблюдением следующих условий:
- стыки (швы) соседних рядов ни в коем случае не должны совпадать;
- минимальное расстояние между стыками соседних рядов должно составлять не менее 1/3 длины блока;
- нельзя подрезать концы блоков для подгонки их по месту или продалбливать установленные блоки для устройства технологических отверстий инженерных систем. В местах, где невозможно подобрать нужный типоразмер блока или необходимо заложить отверстие для прокладки труб или кабелей, пользуются технологиями устройства монолитных фундаментов.

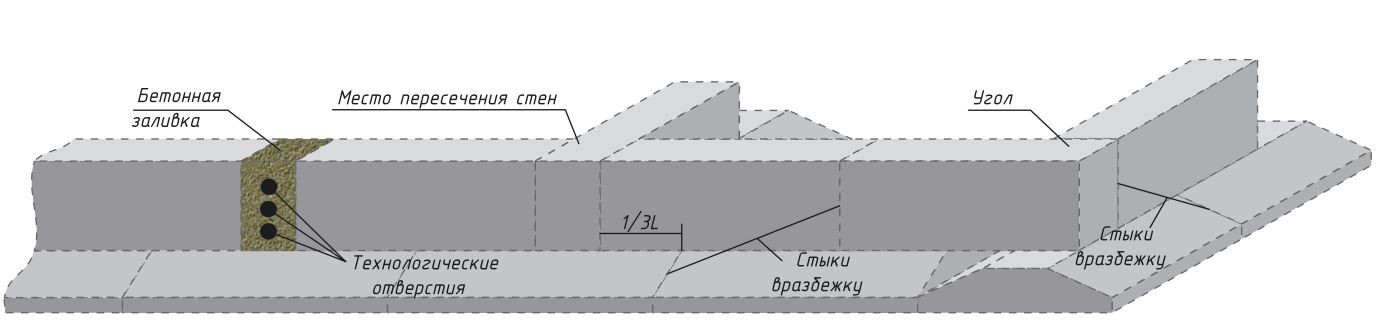

Укладка бетонных блоков в перевязку с разнесением вертикальных стыков (швов)

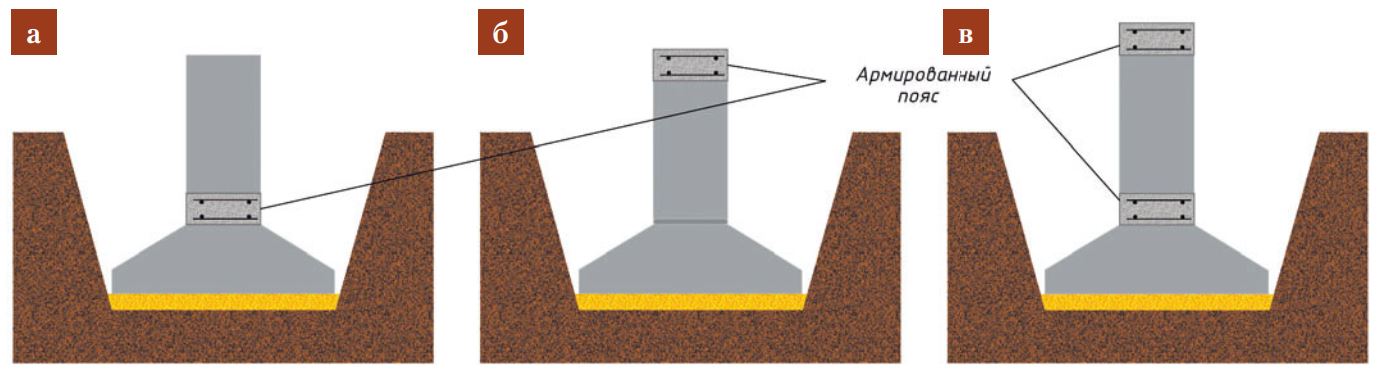

Для перевязки блоков также применяется их укладка на связующий слой. На слабопучинистых грунтах допускается устанавливать блоки на кладочный цементно-песчаный раствор. На среднепучинистых грунтах рекомендуется закладывать хотя бы один армированный пояс между подошвой и стеной (рис. а) или поверх ленты фундамента (рис. б). На сильнопучинистых грунтах в обязательном порядке устраивают два армированных пояса: в междурядье и поверх ленты фундамента (рис. в).
Укрепление блочно-ленточного фундамента с помощью армированных поясов:
- а — между подошвой и стеной;
- б — поверх ленты фундамента;
- в — в междурядье и поверх ленты фундамента.
Стоит заметить, что армированные пояса устраивают вне зависимости от тяжести и конструкции дома, потому что их предназначение заключается в противостоянии динамическим воздействиям со стороны грунта и только затем — нагрузкам здания, при этом они выполняют функцию выравнивающего слоя ленты по горизонтали.
По окончании укладки бетонных блоков в обязательном порядке осуществляют гидроизоляцию фундамента. Для этого предварительно выравнивают и затирают все швы и выбоины на внешней поверхности его стен. Затем обильно покрывают битумными составами и оклеивают гидроизолирующими материалами типа рубероида. В завершение организовывают обратную засыпку и при проведении фасадных работ устраивают отмостку.
