Водопровод в частном доме своими руками

Водопровод — система устройств для подачи воды к санитарно-техническим приборам и оборудованию.

Введение

Устройство водопровода

Скважина

Колодец

Введение

При устройстве водопровода в частном доме своими руками возникает проблема выбора источника водоснабжения. Ввод водопровода может осуществляться от магистральных сетей или автономных источников — колодца или скважины, находящихся на участке застройщика.

Расположение автономных водозаборных сооружений должно быть согласовано с местными органами государственного санитарно-эпидемиологического надзора.

Необходимо получить технические условия (ТУ) на подключение водопровода (в них также приводятся требования к подключению канализации). Они содержат сведения о потребляемом объеме воды и порядке работ по устройству водопровода в доме. Как правило, ТУ включают:

  • подготовку проекта и его согласование с территориальным органом Водоканала;
  • выполнение монтажных работ организациями, имеющими соответствующие лицензии.

После получения ТУ выполняется врезка в магистральный водопровод в ближайшем водоразборном колодце.

Если на магистральной линии водоснабжения имеется отвод с вентилем, позволяющий разветвить линии к дому, подвести воду будет несложно. В случае его отсутствия в водоразборный колодец устанавливают тройник, чтобы подсоединить трубы, направленные к дому. Для этого необходимо перекрыть воду в магистральном трубопроводе, а затем выполнить врезку. Задвижки могут стоять на насосной станции, в колодце и т. п.


Ввод водопровода в дом от магистральной сети

Если в существующем водоразборном колодце нет возможности подключиться, по предписанию согласующих организаций необходимо построить новый напротив дома.

Возможно осуществить врезку в магистраль без ее отключения с использованием специального инструмента. Диаметр врезки должен соответствовать диаметру отвода. Последний предпочтительнее делать из оцинкованной трубы внутренним диаметром (Ду) 15, 20, 25 мм. Чем больше источников потребления воды (кранов) в доме, тем большего диаметра должен быть отвод.

Подключение к магистральному водопроводу выполняется строго по проекту, согласованному в соответствующих инстанциях, он предусматривает устройство водопровода и канализации и состоит из текстовой и графической частей.

Текстовая часть содержит:

  • сведения об источниках водоснабжения;
  • характеристику системы водоснабжения и ее параметров;
  • данные о расходе воды на хозяйственно-питьевые нужды и требуемом напоре;
  • сведения о материалах труб систем водоснабжения;
  • мероприятия по учету водопотребления;
  • описание системы горячего водоснабжения;
  • расчетный расход горячей воды;
  • баланс водопотребления и водоотведения.

Графическая часть содержит:

  • принципиальные схемы систем водоснабжения;
  • планы сетей водоснабжения.

Устройство водопровода

Трубы, арматура и разнообразные материалы, применяемые во внутренних системах холодного и горячего водоснабжения, канализации и водостоков, должны соответствовать требованиям строительных норм и государственных стандартов.

Система водопровода частного дома включает:

  • ввод коммуникаций в дом и водомерные узлы;
  • стояки, подводки к санитарным приборам;
  • водоразборную, смесительную, запорную и регулирующую арматуру;
  • насосные установки, запасные и регулирующие емкости.

При наличии местной системы канализации или при подключении к централизованной (поселковой, общегородской) водопровод в индивидуальный жилой дом вводится согласно требованиям СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Необходимо учитывать, что свободный напор воды в сети водопровода для частного дома должен быть не менее 0,1 МПа.

Водопровод, как правило, вводят в подвальном помещении или помещении первого этажа и выполняют из стальных оцинкованных или полиэтиленовых труб высокой плотности.

Место ввода устраивают настолько глубоко, чтобы водопроводные трубы не повредились при осадке здания, но и грунтовые воды не поступали внутрь через месторасположение ввода.

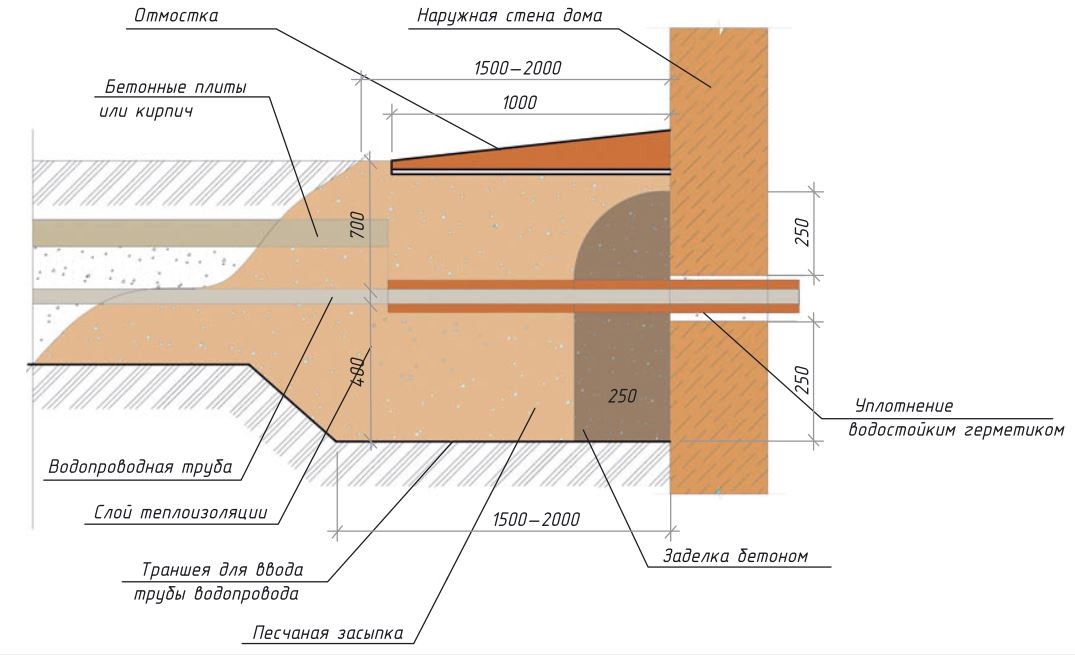

Узел ввода водопровода в дом

Для распределения воды в системе предназначены стояки и подводки к санитарным приборам. Они могут быть:

  • стальными;
  • из пластиков (полипропилена, полистирола, полиэтилена);
  • медными;
  • металлопластиковыми.

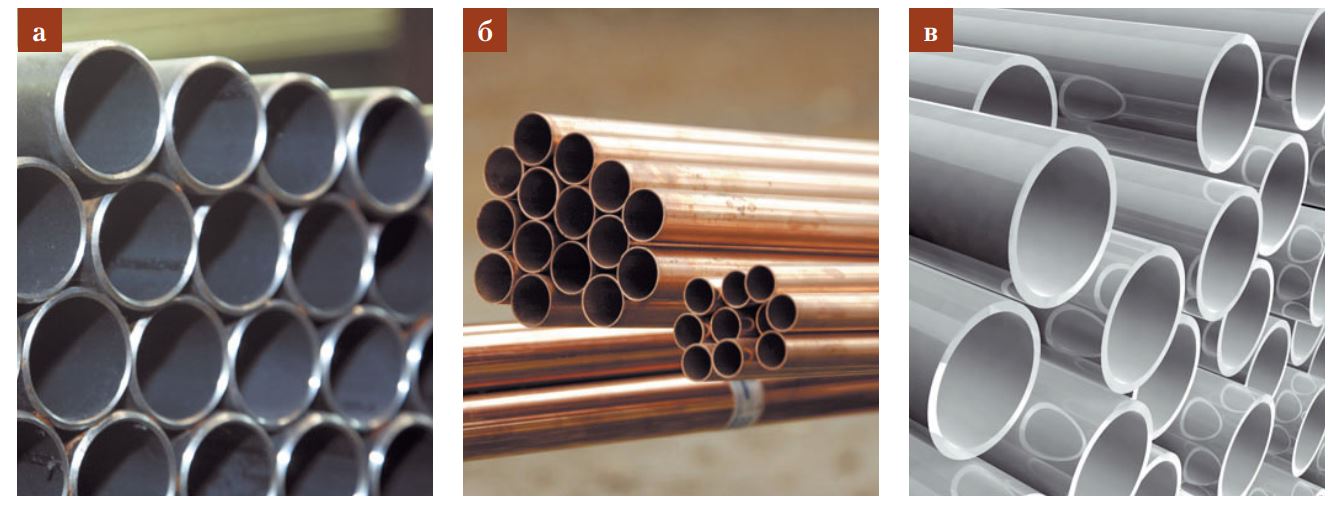

Виды труб, применяемых для разводки водопровода:

  • а — из нержавеющей стали;
  • б — медные;
  • в — пластиковые.

Пластиковые и медные трубы дороже стальных, но трудозатраты на их монтаж существенно ниже.

Срок службы пластиковых труб для водопровода достигает 35–50 лет.

Стояки и подводки оснащают регулирующей (перекрывает частично движение воды), запорной (перекрывает полностью движение воды) арматурой и арматурой специального назначения (предохранительной, дренажной и пр.) — краном, запорными клапанами и т. д.

Для воды, поступающей из колодцев и скважин, можно применять фильтры грубой очистки, которые удаляют песок и грубые примеси из воды.

Подогрев воды при использовании автономных систем водоснабжения выполняется котлами. Температура горячей воды должна быть не ниже +60 °С. Следует учесть, что соединять трубопроводы системы горячего водоснабжения с трубопроводами, подающими горячую воду непитьевого качества, и системами отопления не допускается.

Систему внутреннего водопровода формируют из труб диаметром 15–32 мм. Внутренний водопровод жилого дома состоит из вертикальных стояков, магистральных и разводящих трубопроводов, санитарно-технических приборов и подводок к ним.


Распределение воды в доме

Разводку лучше производить к местам потребления так, чтобы длина труб была минимальной.

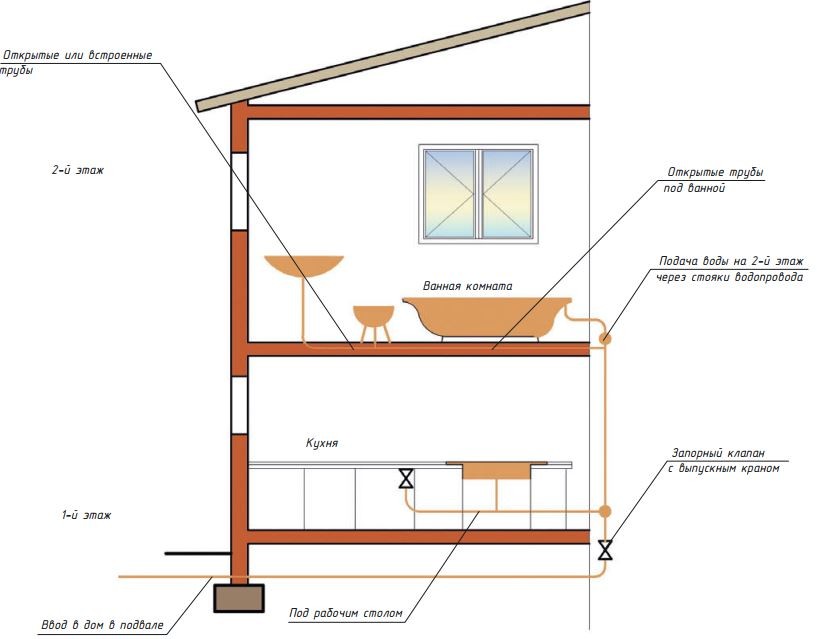

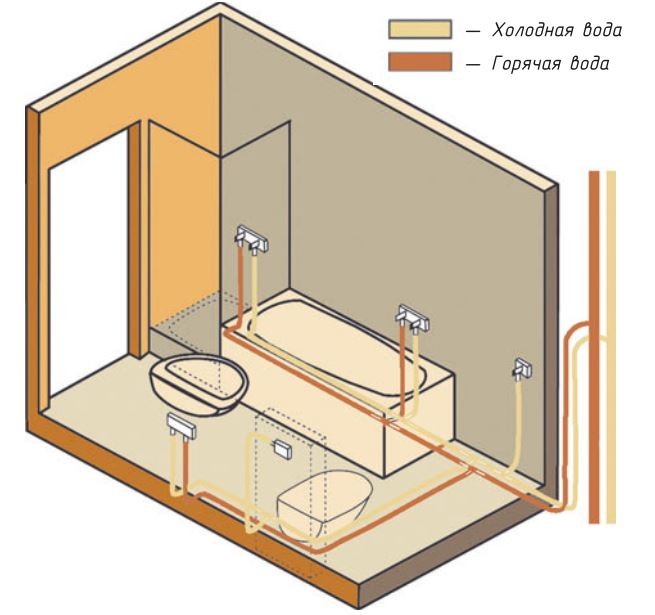

Общая схема разводки водопровода

Разводка водопровода в доме может быть двух типов:

  • открытая, устроенная по периметру стен и перегородок. Такая конструкция системы отличается доступностью в проведении ремонтных работ, однако трубы портят внешний вид помещений;
  • скрытая прокладка водопровода организуется внутри стен и перегородок. Она более эстетична, однако ее недостаток — сложность ремонта скрытых участков и доступа к ним

Разводку трубопроводов водопровода можно выполнить по коллекторной и тройниковой схемам.

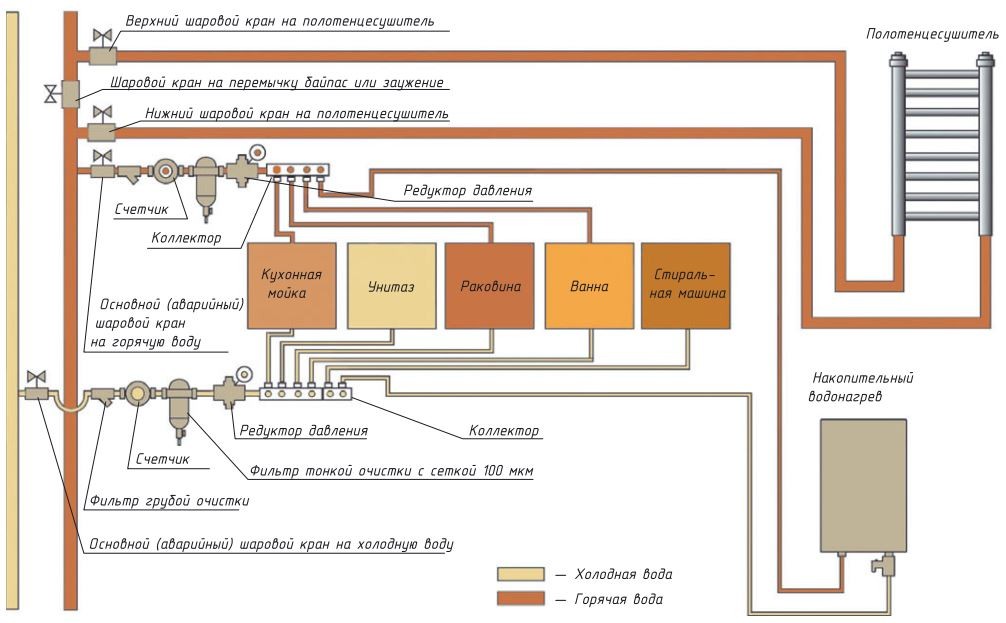

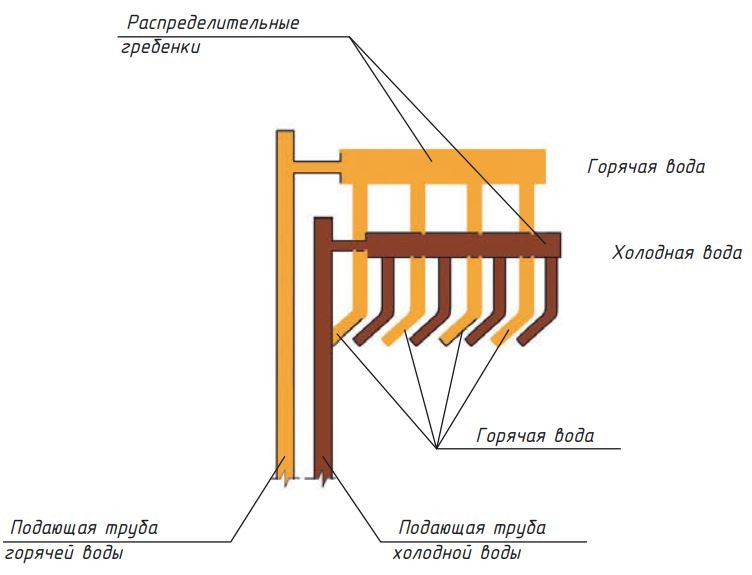

Коллекторная схема разводки водопровода

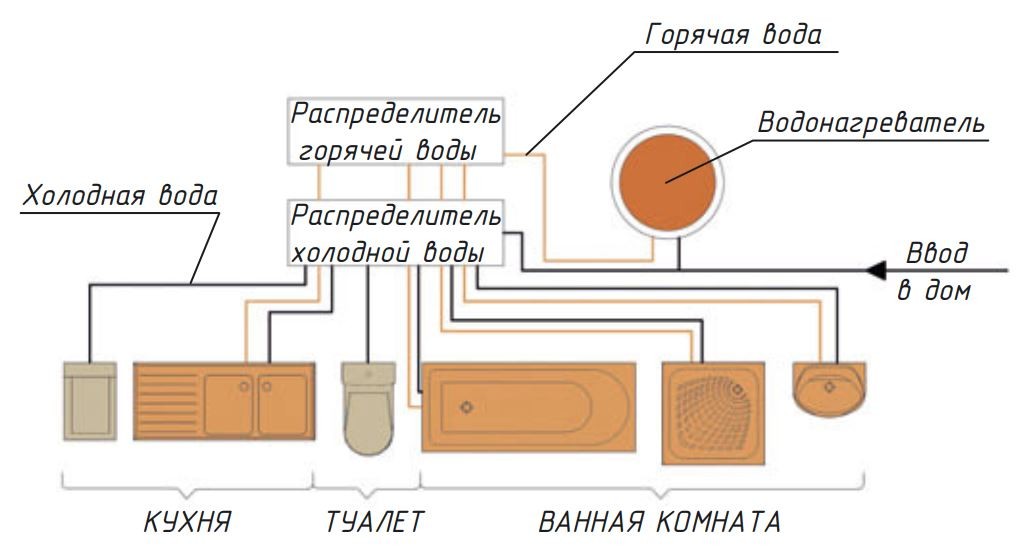

Тройниковая схема разводки водопровода

Для распределения, смешивания и подачи воды предназначена водоразборная, запорная и смесительная арматура.

К водоразборной арматуре относятся гребенки, тройники и разветвители для подключения арматуры. В разряд запорной попадают краны и клапаны, которые позволяют регулировать системы и отсекать (перекрывать) отдельные ее участки

Смесительная арматура предназначена для смешивания воды и ее подачи пользователю. Она различается по назначению санитарно-технических приборов: для раковины, умывальника, ванны.

Смесители для воды могут быть с двумя рукоятками для открывания холодной и горячей воды по отдельности и с одной, настенными и встраиваемыми.

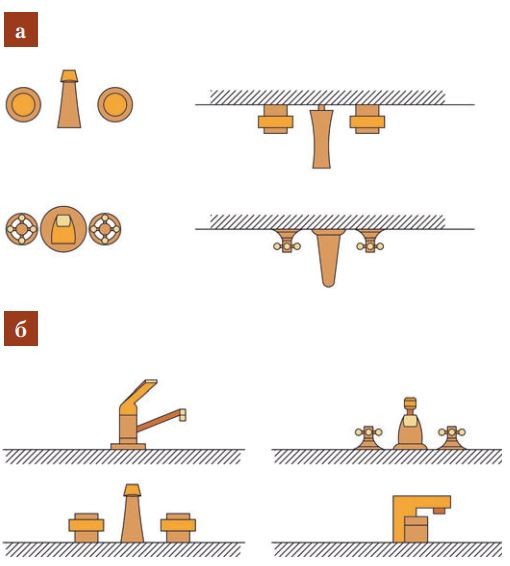

Типы смесителей:

  • а — настенные;
  • б — встраиваемые.

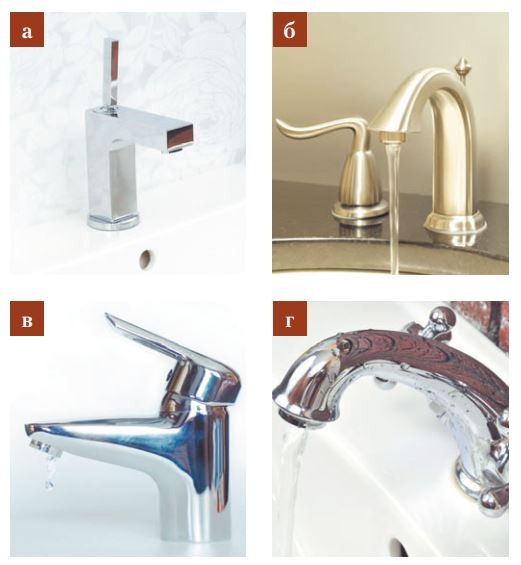

Смесители:

  • а, в — однорычажный;
  • б — двухвентильный с оригинальным дизайном;
  • г — двухвентильный типа «елочка».

Скважина

Скважина — водозаборное сооружение, предназначенное для обеспечения питьевой водой. Для частных домов используются мелкотрубчатые водозаборные скважины. Они должны располагаться на участке на расстоянии не менее 20 м от источников возможного загрязнения (уборных, канализационных сооружений, мест складирования компоста и бытового мусора и т. п.).

Конструкция скважины должна исключать возможность проникновения в водоносный горизонт поверхностных загрязнений, ее устраивают при глубине залегания водоносного горизонта свыше 25 м. Скважина состоит из устья с оголовком — верхней части, ствола, водоприемной части с фильтром и отстойником. Устье скважин, как правило, размещают в подземной камере. Бурение скважины осуществляют вращательным или ударно-канатным способом. Работы, как правило, выполняет привлеченная подрядная организация с помощью специализированных бурильных установок.

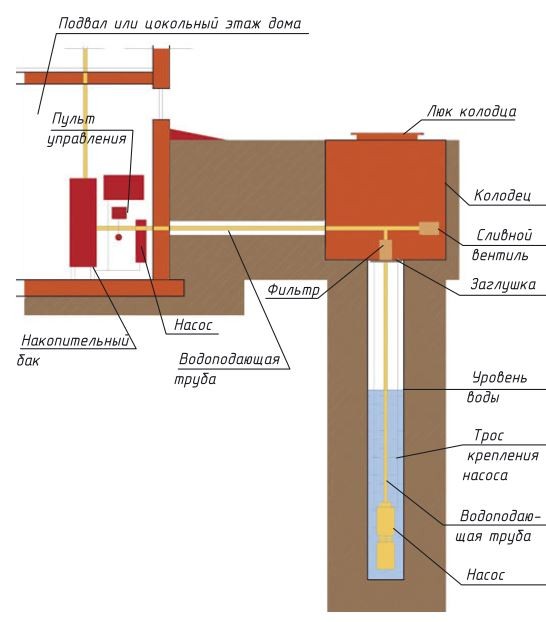

Схема устройства скважины и ввод водопровода в дом

Смотровой колодец скважины находится на глубине промерзания грунтов с размерами, позволяющими обслуживать конструктивные элементы скважины — при необходимости чистить трубы, заменять насос и т. д

Колодец

Колодец имеет то же назначение, что и скважина, его организуют при глубине залегания водоносного горизонта до 25 м. Он может быть устроен застройщиком самостоятельно, без привлечения специализированных организаций. Требования, предъявляемые к размещению колодца, аналогичны размещению скважин. Условие его расположения на участке — удаленность от источников возможного загрязнения не менее чем на 20 м. Другое обязательное требование — обеспечение безопасности: диаметр колодца составляет более 1 м, и поэтому должна предусматриваться надежная защита от детей, домашних животных. Глубину колодца определяют уровнем залегания водоносного слоя.

Конструктивно колодец состоит из оголовка — надземной части; ствола; водовмещающей и водоприемной частей. Верх — оголовок колодца — должен размещаться выше уровня земли не менее чем на 0,8 м и оснащаться крышкой.

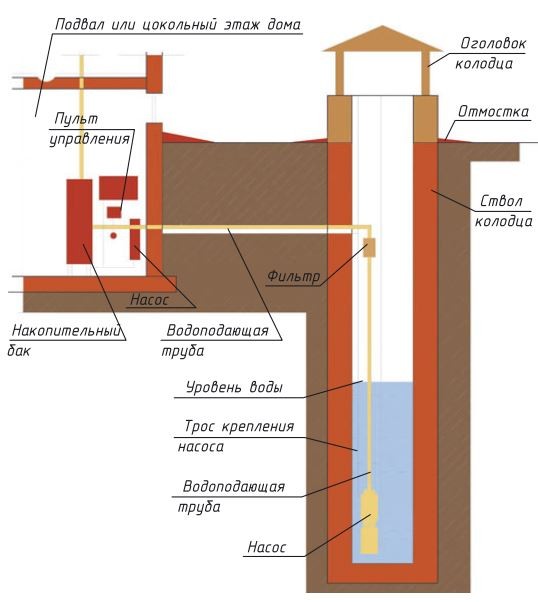

Схема устройства колодца и ввод водопровода в дом

Вокруг колодца формируют отмостку шириной 1–2 м с уклоном от него и водонепроницаемый глиняный замок шириной 0,5 м на глубину 1,5–2 м. Стенки ствола колодца нужно обязательно укрепить. Они могут быть из дерева (срубы), кирпичной или каменной кладки, бетона или железобетона.

Наиболее распространенным материалом для укрепления ствола колодца являются бетонные кольца, армированные предварительно напряженной арматурой заводского изготовления.

Колодец со стенками из бетонных колец выполняют следующим образом. Кольцо устанавливают на земле по месту устройства колодца. Грунт внутри кольцаи под его стенками извлекают вручную и кольцо опускают вниз под собственным весом, фиксируя стенки. Далее укладывают следующее кольцо и продолжают вынимать грунт. Дно колодца трамбуют и устилают гравием. В стенках должны быть устроены окна, заполненные гравием, для приема воды, которая может поступать через них либо со дна колодца.

Использование скважины или колодца в качестве источника водоснабжения допустимо после проверки санитарно-биологических характеристик воды, которую выполняют местные органы санитарно-эпидемиологического надзора. При положительном заключении, застройщик может приступать к вводу водопровода в дом.
