Виды свайного фундамента

Свайный фундамент, по сути, выполняет те же функции, что столбчатый, и закладывается исходя из условий местного климата и характеристик почвы.

При этом имеет две характерные особенности, которые являются и его преимуществами.

• Первая — возможность заглубления до 30 м для достижения плотных слоев грунта;
• Вторая — устройство основания под строительство дома в местах, где никакие другие виды фундаментов невозможно заложить по техническим и экономическим причинам — например, над водой.

Свайные технологии позволяют возводить дома даже над водой

В настоящее время разработано множество разновидностей свай, которые могут отличаться друг от друга по:

• внешнему виду — от круглого до многоугольного сечения, пирамидальной и конусовидной формой стержня;
• конструкции — пустотелые, сплошные, трубчатые, цельные, составные;
• материалу — деревянные, металлические, железобетонные, бетонные, комбинированные;
• используемым насадкам — коническим, раздвижным; с уширением, с винторезом и без них;
• виду армирования — продольные, поперечные, напряженные, ненапряженные, без армирования.

Несмотря на такое разнообразие, функционально все сваи делятся на две группы:

• висячие (рис. 6), для которых нагрузка от веса дома распределяется через боковую поверхность сваи в почву;
• стоячие, когда нагрузка поглощается непосредственно плотными грунтами, на которые, опирается свая (рис. а).

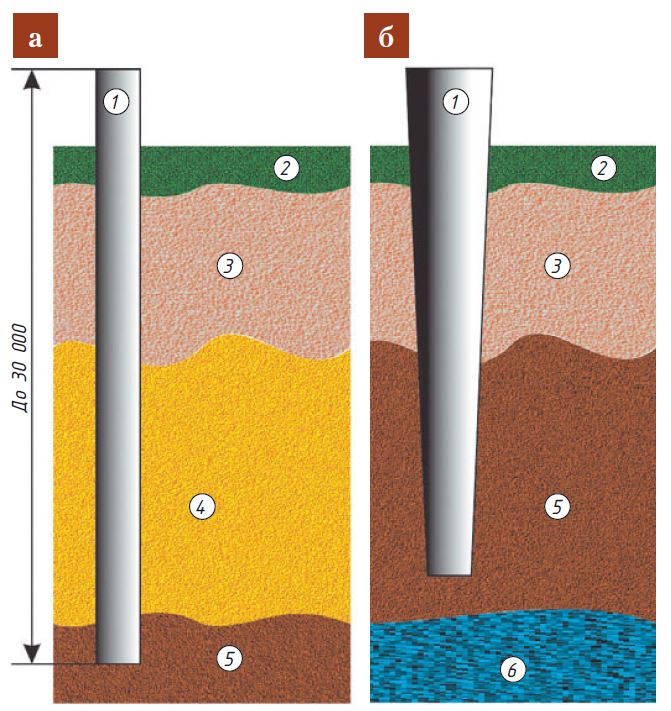

Устройство свайного фундамента с:

• а — заглублением до плотных слоев грунта;
• б — «зависанием» в плотных слоях грунта,
• где 1 — свая; 2 — плодородный слой; 3 — пучинистый грунт; 4 — слабый грунт; 5 — плотный грунт; 6 — водоносный слой.

Первый тип наиболее часто реализуется в пирамидальных и конических сваях, например для внедрения в плотный грунт, под которым может находиться водоносный слой.

В зависимости от характеристик почвы и рельефа местности расположение свай может быть:

• одиночным — обычно используется для укрепления плитного фундамента по центру, одной из стен или угла (рис. а);
• рядовым — самое распространенное, может быть применен как по линии одной стены, так и по периметру здания и под перегородками (рис. б);
• кустовым — свай представляет собой усиление одиночной сваи в какой-либо точке застройки, где несколько столбов, расположенных близко друг к другу, выполняют функцию единичной опоры (рис. в);
• комбинированным — используется на сложных рельефах и «капризных» грунтах, когда в различных точках пятна застройки необходимо заложить один или несколько столбов, чтобы усилить определенный участок свайного фундамента (рис. г).

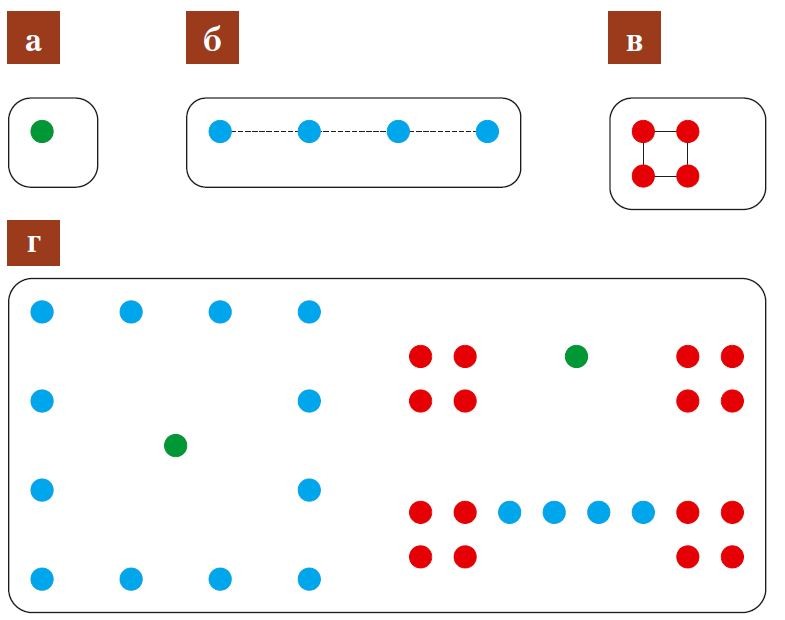

Размещение свай на площади застройки может быть:

• а — одиночным (зеленым);
• б — рядовым (синим);
• в — кустовым (красным);
• г — комбинированным.

В частном строительстве, учитывая виды свайного фундамента, его закладка производится одним из способов:

• заливкой железобетонной сваи, для чего пробуривается скважина расчетной глубины, в которую внедряется армированный каркас и подается бетонная смесь (рис. а);
• забивкой готовых свай с прочными и заостренными концами с помощью специальных машин, оборудованных молотом на гидро- или пневмоприводе (рис. б);
• вдавливанием свай с применением специального оборудования и техники; производится там, где вибрация и удары молота могут нарушить покой граждан (в населенных пунктах), либо на участках, где динамическое воздействие способно вызвать оползни, эрозию почвы или обвалы со склонов гор (рис. в);
• вибрированием, в результате которого свая, погружается практически под собственным весом и происходит уплотнение грунта рядом с ней; используется на влажных неплотных грунтах (рис. г);
• ввинчиванием свай, когда погружаемый конец сваи оборудуется винтовой насадкой аналогично бурению скважин под заливку из железобетона; по условиям и месту работы этот процесс подобен вдавливанию свай (рис. д).

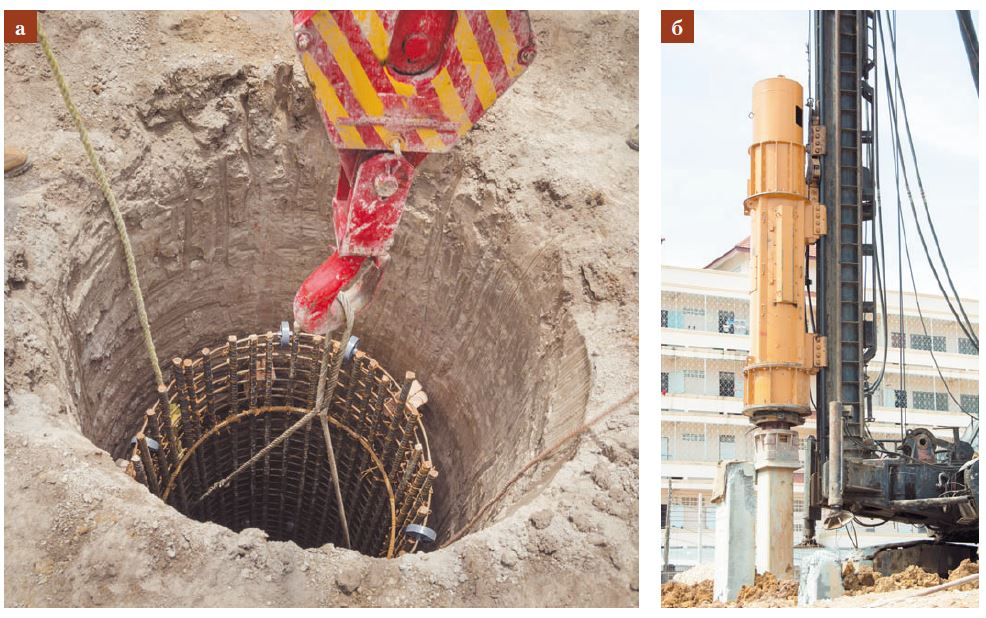

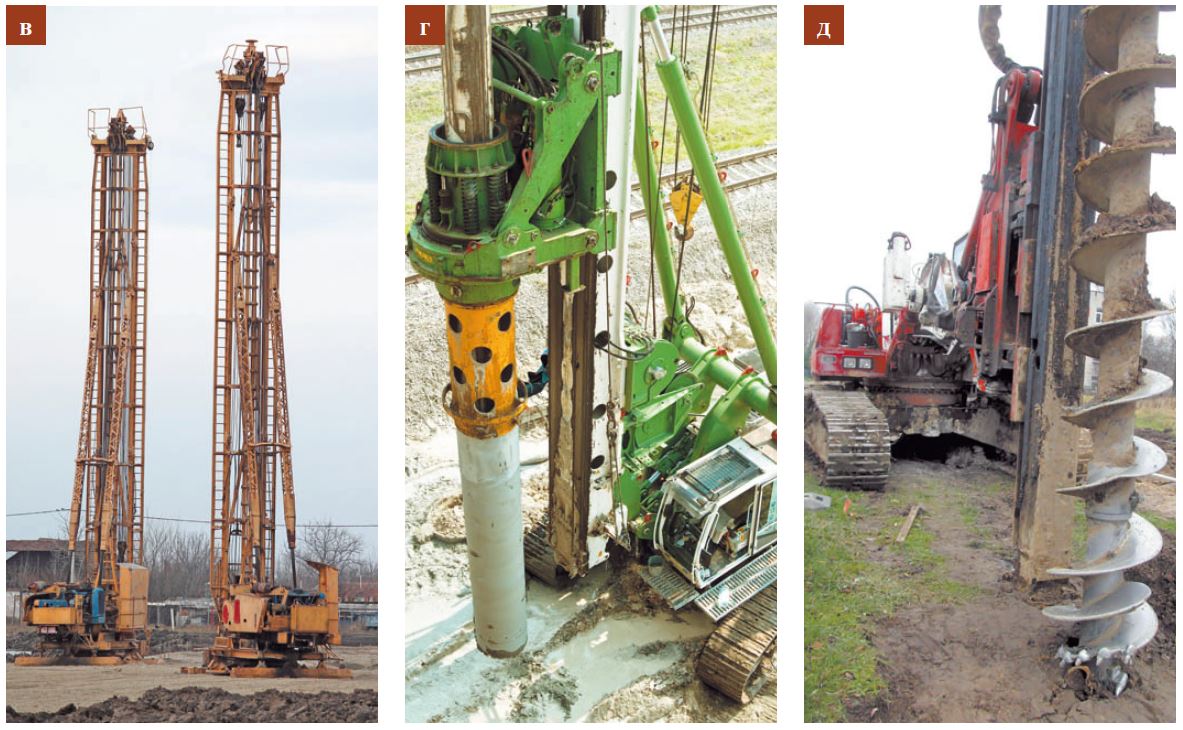

Способы устройства свайного фундамента:

• а — заливкой железобетонной сваи;
• б — забивкой готовых свай;
• в — вдавливанием свай;
• г — вибрированием;
• д — ввинчиванием свай.
