Проектирование лестниц в доме

Проектирование частного дома в ряде случаев подразумевает и разработку лестницы, которая обеспечивает проход в разноуровневые помещения.

Она может состоять из единственной ступени-подмостка или межэтажного марша, а также быть стационарно установленной либо трансформируемой. Каждая лестница в первую очередь рассчитывается из условий функциональной нагрузки в месте установки и только во вторую может быть рассмотрена в качестве элемента оформления — центрального либо дополнительного, подчеркивающего стиль интерьера.

При проектировании лестницы в доме прежде всего отталкиваются от целесообразности того или иного типа лестницы, которые классифицируются по:

  • месту установки — внутренние и наружные;
  • назначению — межэтажные и входные;
  • функциональности — стационарные и трансформируемые;
  • конструкции — одномаршевые, двухмаршевые и многомаршевые;
  • компоновке — прямолинейные и поворотные;
  • материалу изготовления — деревянные, металлические, железобетонные и комбинированные.

Конструктивно лестница состоит из:

  • проступи — горизонтальной части ступени;
  • подступенка — вертикальной части ступени (для увеличения ширины проступи подступенок можно сделать наклонным или сквозным);
  • фризовой ступени — первой ступени лестничного марша;
  • выходной ступени — последней ступени лестничного марша;
  • забежной ступени — ступени, одновременно обеспечивающей подъем и поворот;
  • элементов лестничного ограждения:
    стойки — вертикальной части ограждения; поручня — наклонной части ограждения, установленной на стойки; опорной балясины — стойки, установленной в начале и конце лестничного марша; балюстрады — ограждающих перил из фигурных столбиков.


Конструктивные элементы лестницы и ее ограждения

Компоновка элементов лестницы образует лестничный марш — наклонную часть общей конструкции, по которой производится подъем или спуск на определенном участке межэтажного пространства и иных перепадов высот между функциональными уровнями.

Количество маршей для межэтажной лестницы определяется расстоянием между соседними этажами (рис. а); для входной — между перепадами высот (рис. б), которые эта лестница соединяет. Разделительными элементами между маршами служат горизонтальные лестничные площадки, располагаемые в начале и конце марша и между двумя маршами. Подобные площадки, размещенные на уровне этажа, называются этажными, между этажами — промежуточными.


Расположение лестниц:

  • а — между этажами;
  • б — перед входом в дом,
  • где 1 — нижняя площадка; 2 — промежуточная площадка; 3 — верхняя площадка; 4 — фундамент; 5 — дверной проем

Промежуточные лестничные площадки необходимы для лестниц любого вида с большим количеством ступеней (более 15–18) и особенно — для поворотных: они устраиваются в месте изменения расположения лестничного полотна.

В зависимости от направления движения при подъеме поворотные лестницы разделяют на правые, левые и двусторонние.

При разработке конструктивного решения лестницы и набора ее элементов, руководствуясь таблицей, определяют оптимальный угол наклона лестничного марша, который в критических величинах должен составлять не более 45° с высотой подступенка 20 см и шириной проступи 20 см. При увеличении угла и уменьшении размеров ступеней лестница будет малофункциональна и опасна по части перемещения человека по ней, а также подъемов и спусков мебели.


Таблица эффективности решения лестницы

При проектировании крутизны межэтажного лестничного марша сначала замеряют расстояние между этажами «от пола до пола», учитывая материал покрытия. Например, получают 3200 мм (3,2 м). Затем для определения количества ступеней из таблицы определяют высоту подступенка, так чтобы она была кратна межэтажному расстоянию. В нашем случае это значения: 100, 160 и 200 мм (кратность высоты ступени к расстоянию между этажами определяет количество ступеней в лестнице — 32, 20 и 16 соответственно. Далее из расчетного количества ступеней (32, 20 или 16) вычисляют длину одного лестничного марша: количество ступеней умножают на соответствующую ширину проступи:

  • 32х400 = 12 800, мм;
  • 20х280 = 5 600, мм;
  • 20х200 = 4 000, мм.


Определение длины лестничного марша:

  • а — замер высоты между этажами;
  • б — определение количества ступеней по высоте одной ступени;
  • в — определение длины лестничного марша по количеству ступеней и ширине ступени.

Для графического решения задачи использованы данные: высота между этажами — 3200 мм; подступенок — 160 мм; количество ступеней — 20; проступь — 280 мм; длина лестничного марша — 5600 мм.

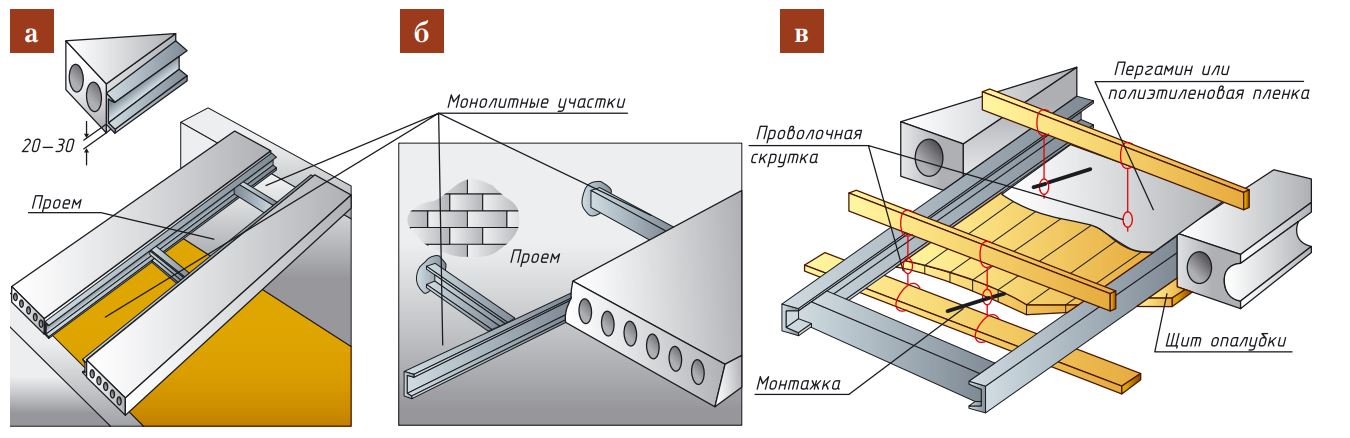

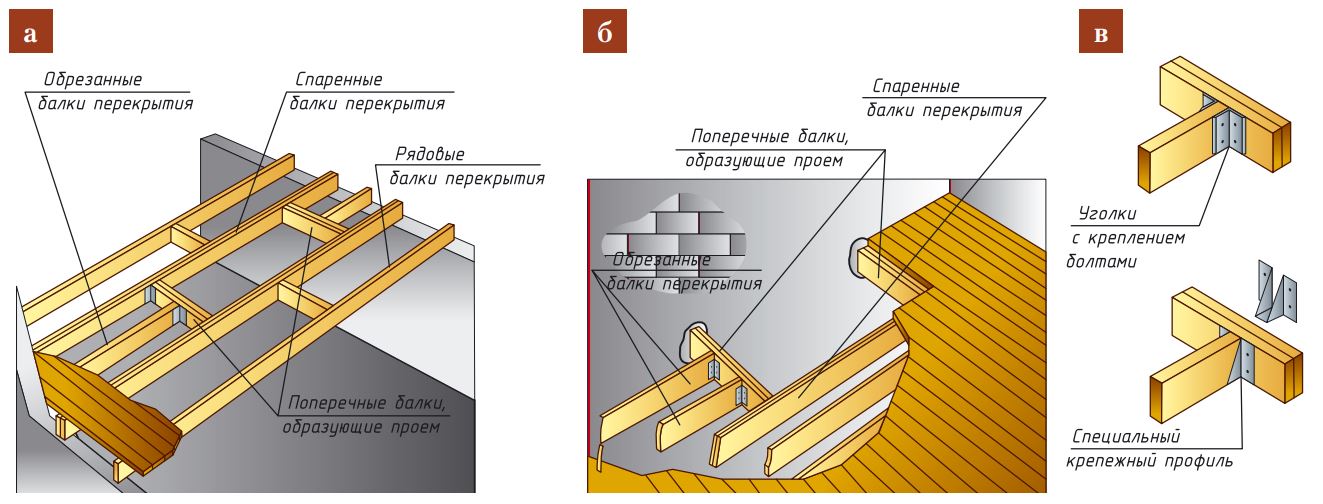

Опираясь на полученные данные, по таблице выводят оптимальную крутизну лестничного марша (в нашем случае — 29°50’), затем определяют размеры проема в перекрытии следующего этажа. Длину последнего закладывают исходя из минимальной высоты (2 м) от поверхности ступеньки до межэтажного перекрытия.



Лестничный марш:

  • а — определение крутизны по высоте и ширине ступеней;
  • б — закладка проема перекрытия учитывает беспрепятственное прохождение человека по лестничному маршу.

Если расстояние между этажами не делится без остатка ни на одну из величин таблицы, то есть не является кратным, то допускается увеличить или уменьшить расчетное значение высоты подступенка не более чем на 10 %. Главное, чтобы высота и ширина каждой ступени лестничного марша были одинаковыми.

На следующем этапе проектирования выбирают ширину лестничного марша, добавляют верхнюю и нижнюю площадки и рассчитывают необходимую площадь для его монтажа.

Ширина лестничного марша определяется по комфортному передвижению людей по лестнице: для од ного человека — 90 см; для человека с поклажей — 120 см; для двух человек, в том числе при встречном движении, — 150 см.

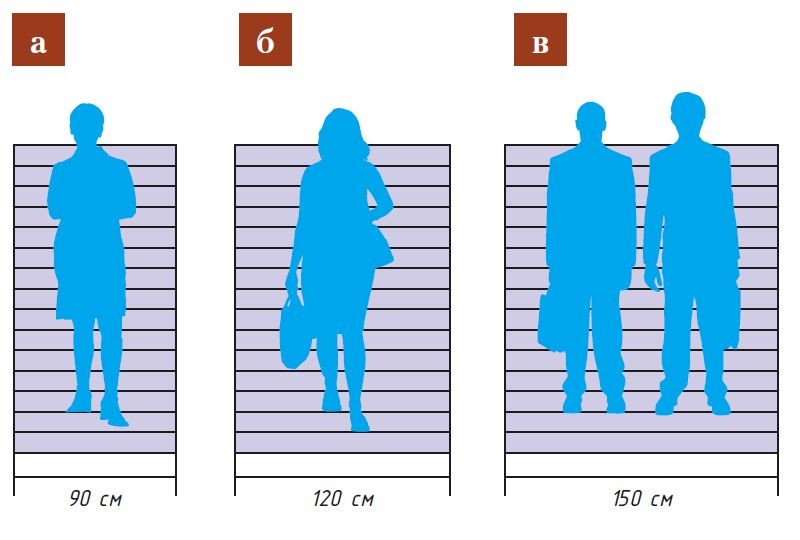

Рекомендуемые значения ширины лестничного марша:

  • а — для одного человека;
  • б — для одного с поклажей;
  • в — для двух человек.

Верхние и нижние площадки служат для комфортного входа и выхода на лестницу, размеры которых рекомендуют выбирать по ширине лестничного марша. Исключение составляют лишь площадки, расположенные перед дверью, — их закладывают не менее 120 см.

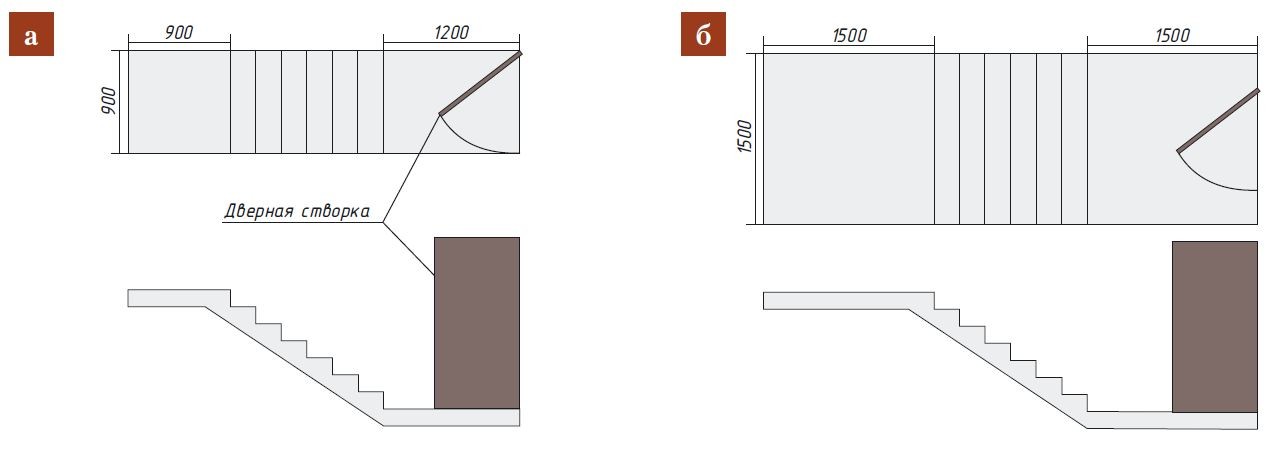

Примеры расчета площадок:

  • а — ширина лестничного марша недостаточна для обустройства площадки с выходящей на нее дверью;
  • б — по ширине лестничного марша.

Площадь под монтаж лестницы определяют на основе вышеизложенных данных. Для примера можно воспользоваться расчетными и табличными величинами и значением оптимальной ширины лестничного марша — 1,2 м. Для удобства вычисления все данные переведем в метры. Таким образом, лестничный марш займет площадь: 5,6х1,2 = 6,2 м2. Верхняя и нижняя площадки: 2х1,2х1,2 = 2,88 м2. Вся лестница: 6,2 + 2,88 = 9,08 м2

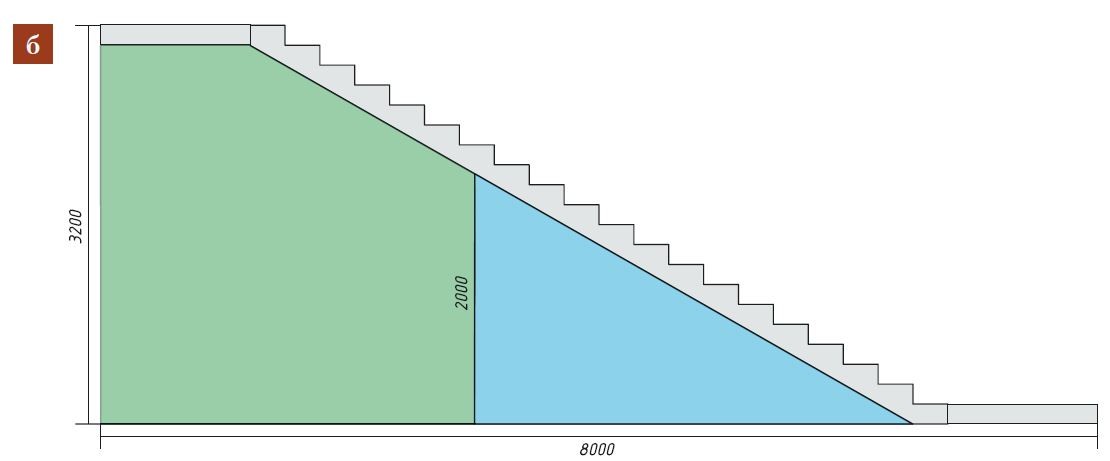

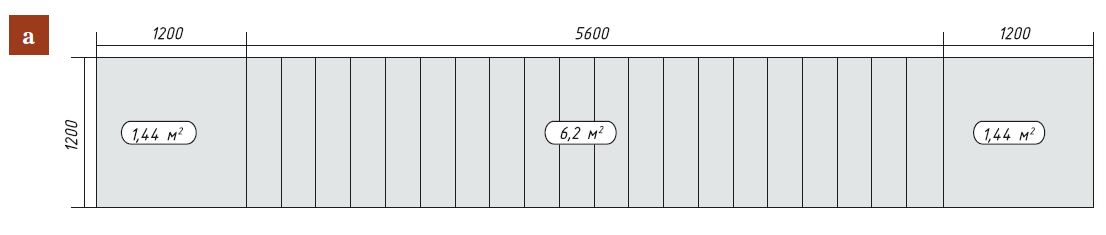

Пример проектного решения одномаршевой лестницы в проекциях:

  • а — сверху;
  • б — сбоку.

При этом надо заметить, что пространство под лестницей с высотой более 2 м может быть использовано для организации дверных и оконных проемов, установки мебели и др., а пространство с высотой менее 2 м — для размещения встроенных шкафов, стеллажей и для других хозяйственных нужд.

Спроектированную одномаршевую лестницу не всегда можно вписать в интерьер индивидуального жилого дома: общая длина лестничного марша составляет 8 м. В такой ситуации уменьшают длину лестницы за счет использования двухмаршевой конструкции. Для этого, руководствуясь теми же расчетными и табличными данными, лестничный марш делят пополам: части располагают параллельно и дополняют промежуточной площадкой либо забежными ступенями.

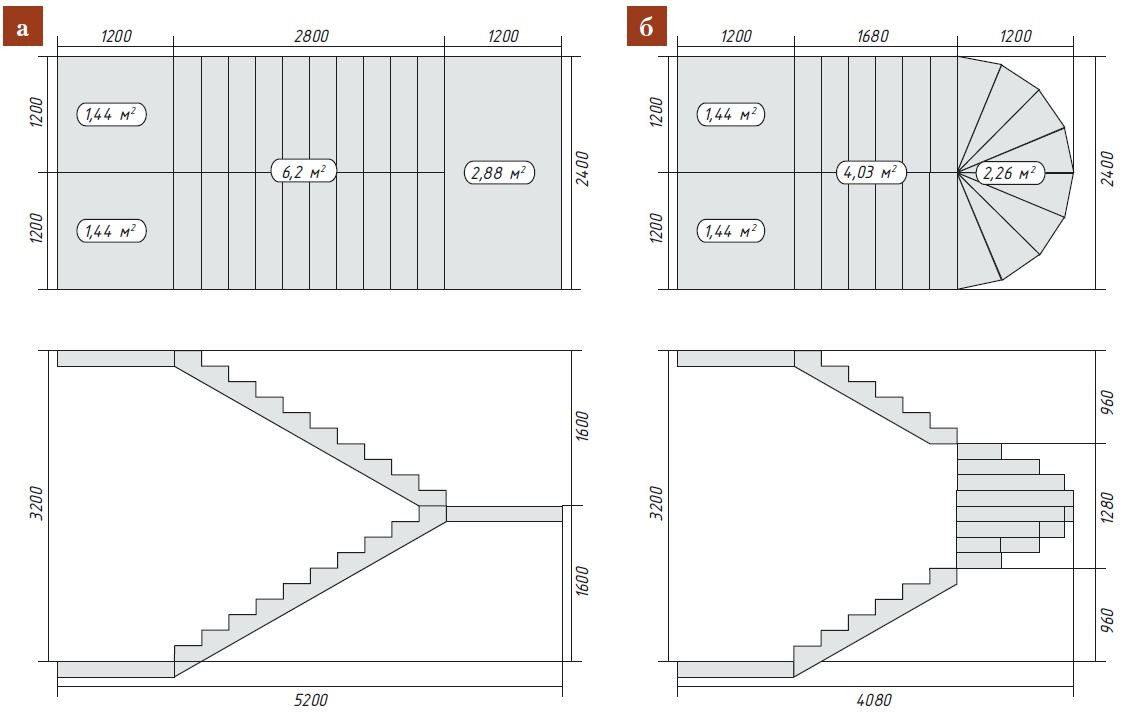

Пример проектного решения двухмаршевой лестницы в проекциях:

  • а — с промежуточной площадкой;
  • б — с забежными ступенями.

В итоге общая длина лестницы с промежуточной площадкой уменьшается с 8 до 5,2 м, ширина увеличивается в два раза до 2,4 м и площадь — с 9,08 м2 до 11,96 м2 за счет добавления промежуточной лестничной площадки. Если вместо площадки в конструкции лестницы использовать забежные ступени, то при увеличении ширины на такую же величину длина уменьшится почти в два раза — 4,08 м, а площадь практически не изменится — 9,17 м2. Таким образом, применение забежных ступеней наиболее эффективно по площади размещения лестницы.

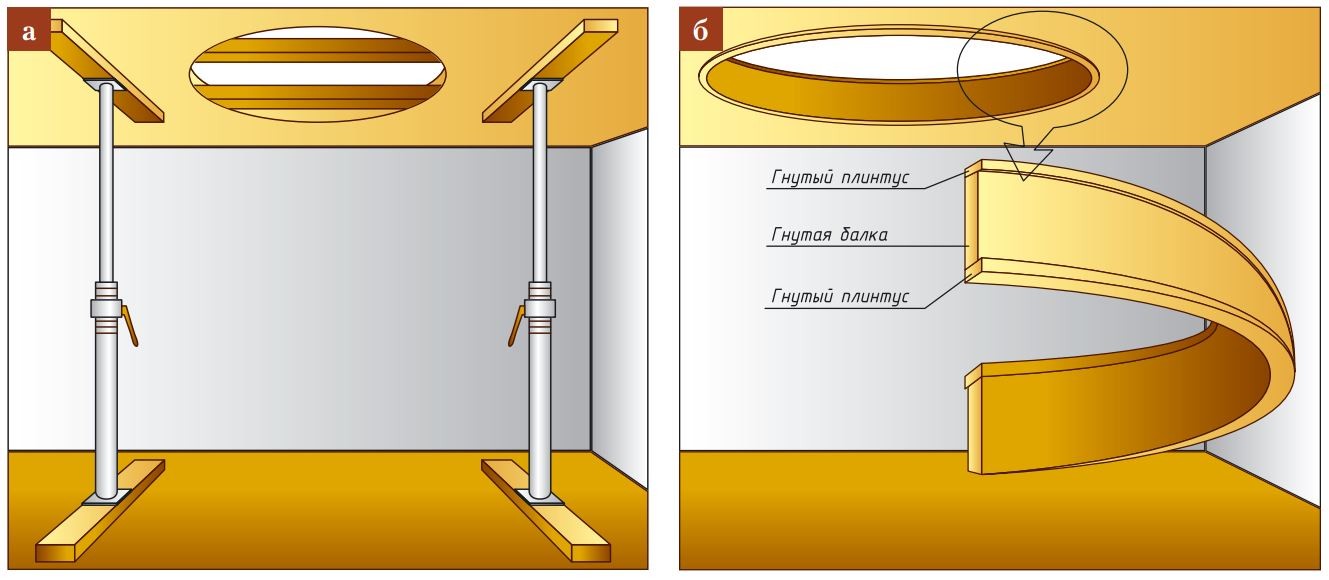

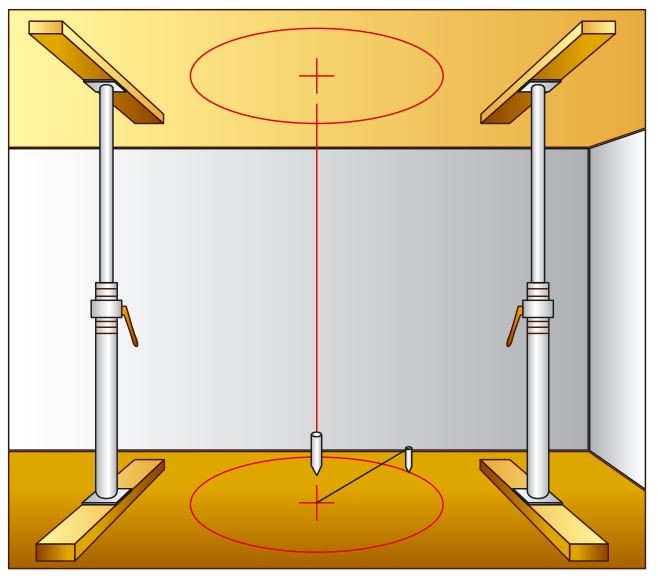

Вообще, при тех же параметрах лестницы, используя только забежные ступени, можно получить винтовую конструкцию с площадью размещения 7,4 м2. Ее главная особенность в том, что движущийся человек делает поворот на 360° и более. Винтовые лестницы устанавливаются не только в целях экономии места, но и из эстетических соображений: они станут достойным украшением любого интерьера — в классическом, неоготическом или стиле модерн.

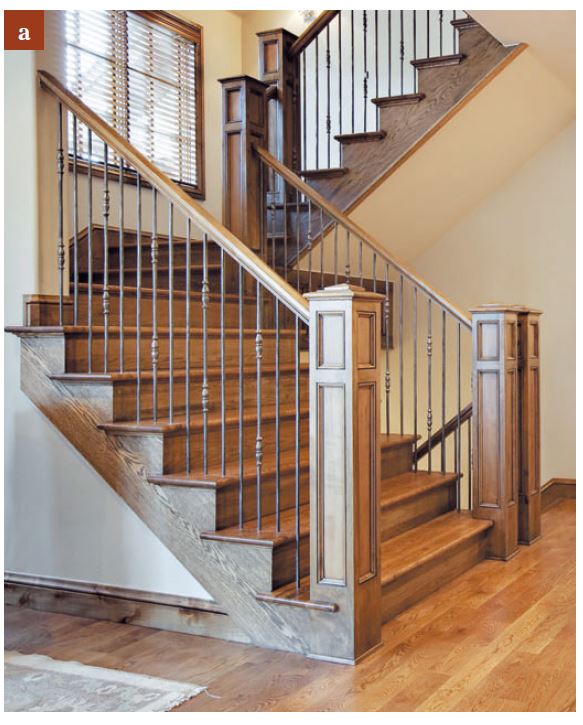

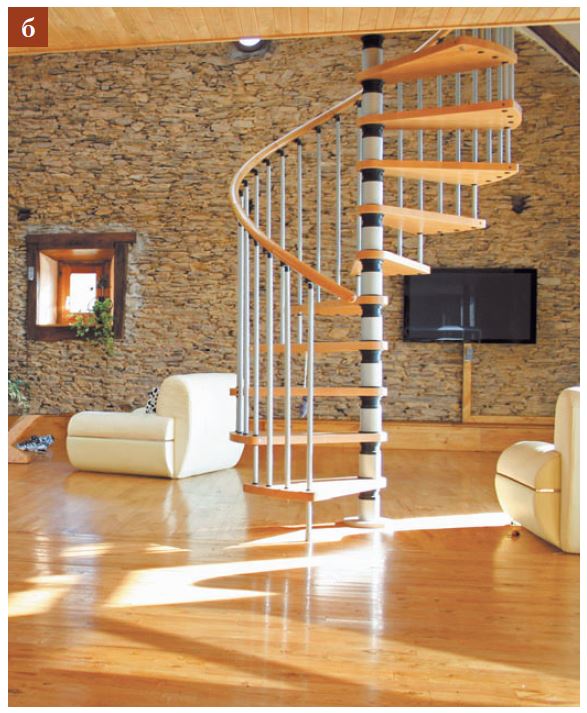

Различное стилистическое и конструктивное решение лестницы в интерьере:

  • а — двухмаршевая с забежными ступенями;
  • б — винтовая.

Однако основную лестницу в доме лучше не делать винтовой, особенно если в нем будут жить дети или люди с заболеваниями опорно-двигательного аппарата. На такой лестнице отсутствуют лестничные площадки, и, следовательно, человек лишен возможности передохнуть при подъеме. Винтовую лестницу лучше установить ведущей в подвал, цокольный этаж либо мансарду.

Разнообразие лестниц по способу размещения и виду расположения лестничных маршей огромно, но принципы проектирования для всех типов общие. Исходными данными прежде всего являются перепад высот, площадь размещения лестницы, ширина проступи, высота подступенка, оптимальный угол крутизны марша и ширина лестничного марша. В остальном для планирования того или иного типа лестницы можно использовать различные комбинации лестничных маршей, площадок и забежных ступеней. Возможные варианты представлены ниже.

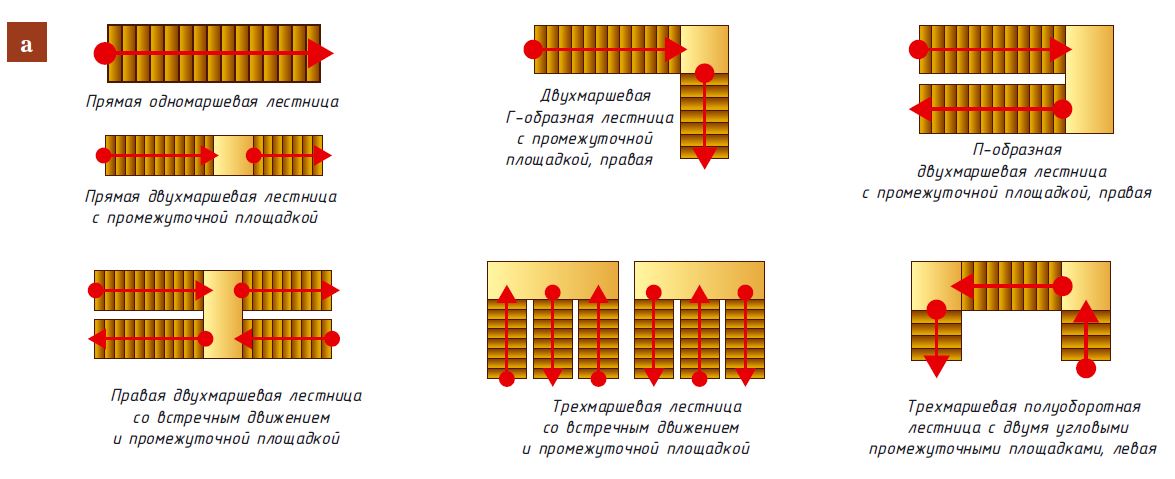

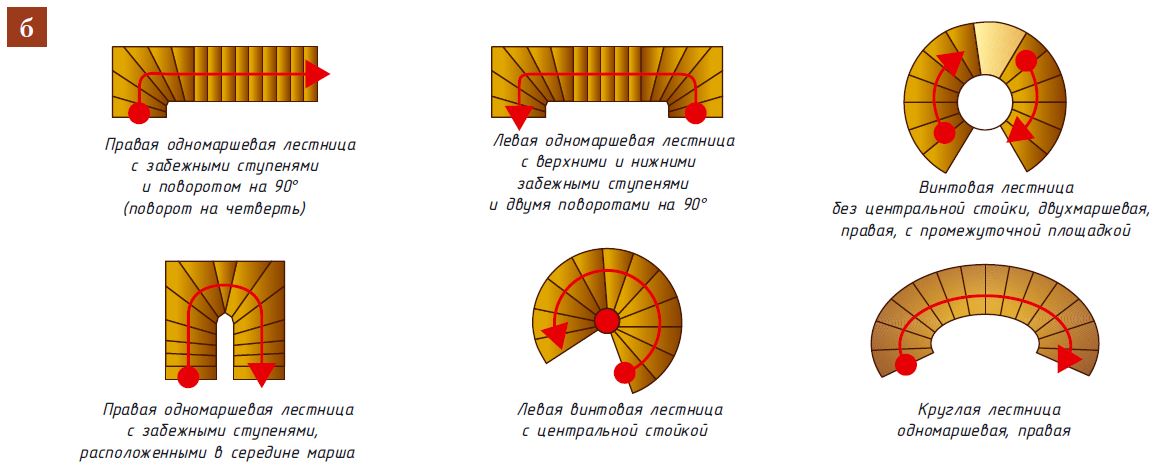

Лестницы:

  • а — с прямыми маршами;
  • б — с прямыми и криволинейными маршами.

На завершающем этапе проектирования лестницы в доме важно уделить особое внимание не только правильному размещению элементов конструкции и форме его расположения, но и качественному освещению. Как минимум в начале и конце лестничного марша необходимо установить по одному осветительному прибору для организации безопасного прохода по лестнице. По возможности в стене, к которой прилегает лестница, закладывается оконный проем для обеспечения естественного освещения.

Лестница на косоурах монтируется по месту расположения из заранее подготовленных деталей, может быть с подступенками и без. Лестница с подступенками выглядит более надежной и добротной, а без них воспринимается основательной и фундаментальной из-за хорошо просматриваемой опоры.


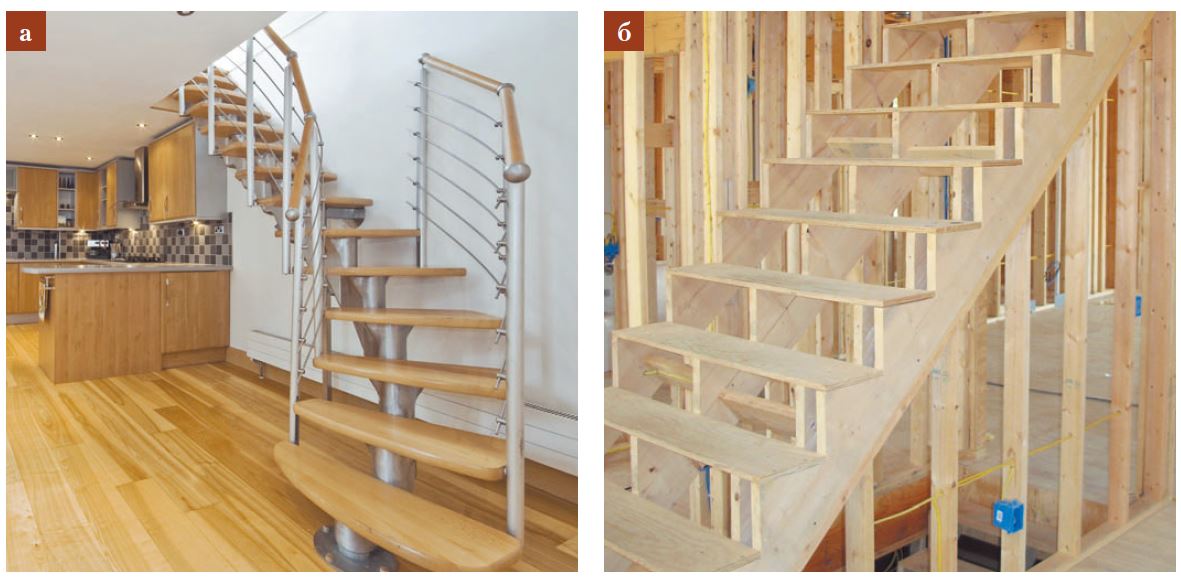

Разновидности лестниц на косоурах:

  • а — на одном металлическом;
  • б — на трех деревянных.

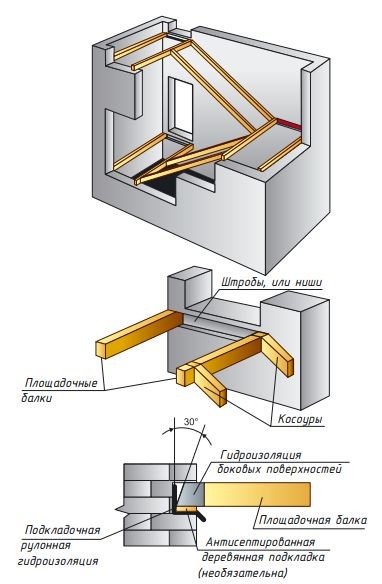

Косоуром называют наклонную несущую балку гребневидной формы, поддерживающую ступени и элементы ограждения. Его изготавливают из бетона, металла, дерева и  используют в качестве одной, двух или трех несущих балок. К основным преимуществам можно отнести неограниченность дизайнерских решений, возможность закладки под любые конфигурации площади, универсальность в применении традиционных строительных материалов и несложность монтажа. Недостатки связаны лишь с подготовкой и изготовлением косоуров: возникают сложности с соблюдением точности угла крутизны и горизонтали проступей.

Нельзя не отметить технологичную конструкцию модульного косоура, который состоит из отдельных звеньев, рассчитанных под отдельную ступень (проступь). Отличительной  чертой подобной конструкции является то, что несущую часть, собственно сам косоур, можно свободно размещать в пространстве, формируя лестницу — от прямолинейной до винтовой. Все проступи модульного косоура одинакового размера, а подступенки отсутствуют, что делает лестничный марш удобным даже в случае использования забежных ступеней.

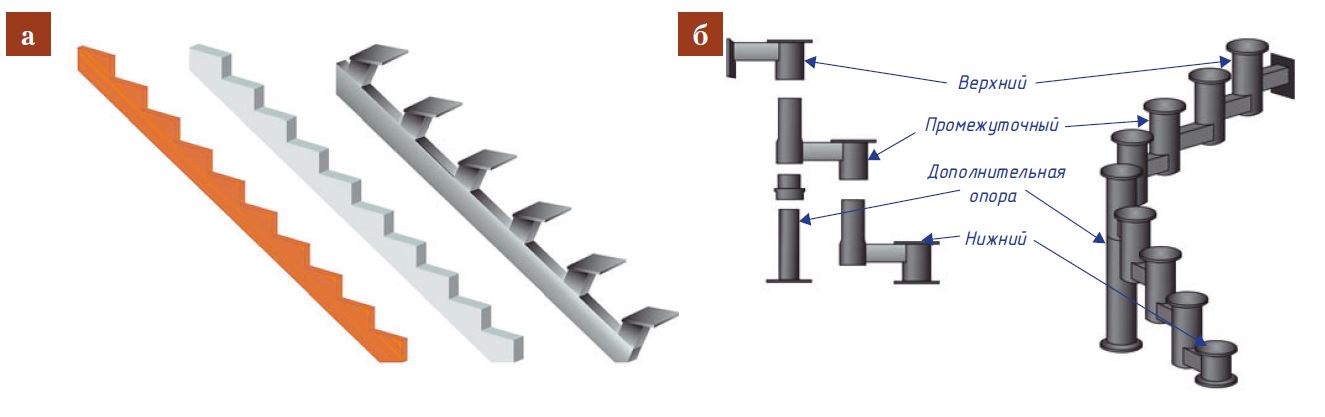

Принципиальные отличия между косоурами:

  • а — цельными;
  • б — модульными.

Модули для изготовления лестницы представлены тремя видами: два из них опорные (нижний и верхний) и один подвесной (промежуточный). При этом и подвесные модули могут быть обеспечены дополнительной опорой в виде трубы.

Лестницы на тетивах отличаются фиксацией боковых сторон ступеней к несущей направляющей, благодаря чему появляется возможность создавать широкий спектр конструкций повышенной прочности. Основной элемент опоры называют тетивой, к которой крепят проступи и подступенки тремя возможными способами: врезкой ступеней в тетиву, накладкой на опорную деталь тетивы либо с использованием крепежной и стяжной фурнитуры.

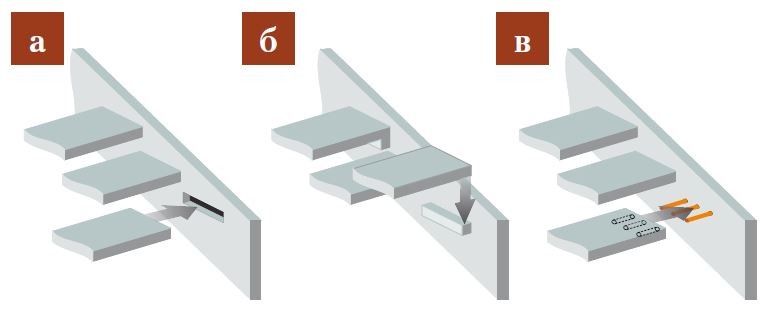

Способы крепления ступеней к тетиве:

  • а — врезкой ступеней в тетиву;
  • б — накладкой на опорную деталь тетивы;
  • в — с использованием крепежной и стяжной фурнитуры.

Лестницы на тетивах в зависимости от расстояния между этажами, местонахождения проема в перекрытии, габаритов помещения бывают:

  • с подступенками и без;
  • со свободнонесущими опорами по концам крепления или прилегающими боковой частью к стенам;
  • с маршами различной формы — прямой, угловой, криволинейной.

Чаще лестницы подобного типа изготавливают с подступенками, то есть закрытыми, что придает им законченность и строгость. При этом сама тетива может быть самой разной: в виде балки, опоры для перил, округлой винтовой формы или струн, натянутых между этажами.

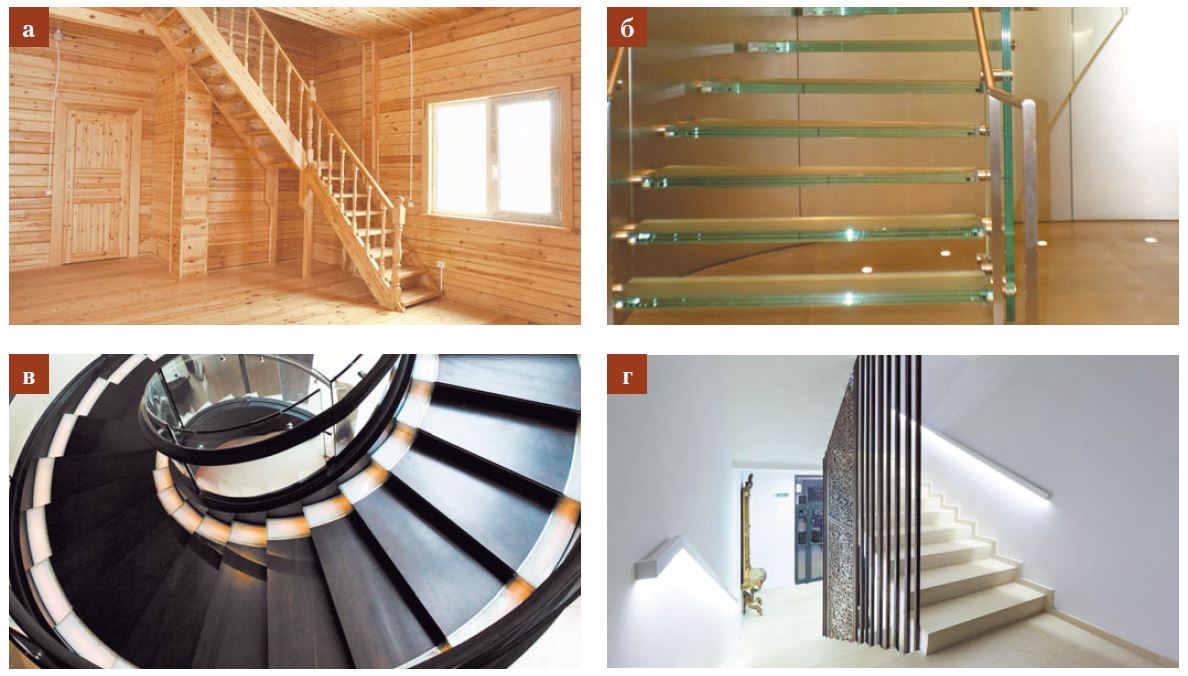

Разновидности тетивы в различных конструкциях лестниц в виде:

  • а — балки;
  • б — опоры для перил;
  • в — округлой винтовой формы;
  • г — струн, натянутых между этажами.

К преимуществам лестниц на тетивах можно отнести прочность и долговечность конструкции, неограниченность в выборе стилистического оформления, а также органичность сочетания с любыми архитектурными решениями помещений. Что касается недостатков, то, по заверениям специалистов, их нет.

Подвесные лестницы являются одним из самых удачных сочетаний технической мысли с современными строительными технологиями, новаторскими идеями в дизайне интерьеров и внедрением инновационных стройматериалов. В основе «воздушной» конструкции лежат прочные стальные прутья, которые одним концом закрепляются на перекрытии, а другим удерживают элементы лестницы. Благодаря этому лестничный марш обеспечивается деталями ограждения уже на стадии монтажа и одновременно высвобождает пространство от громоздких несущих конструкций.

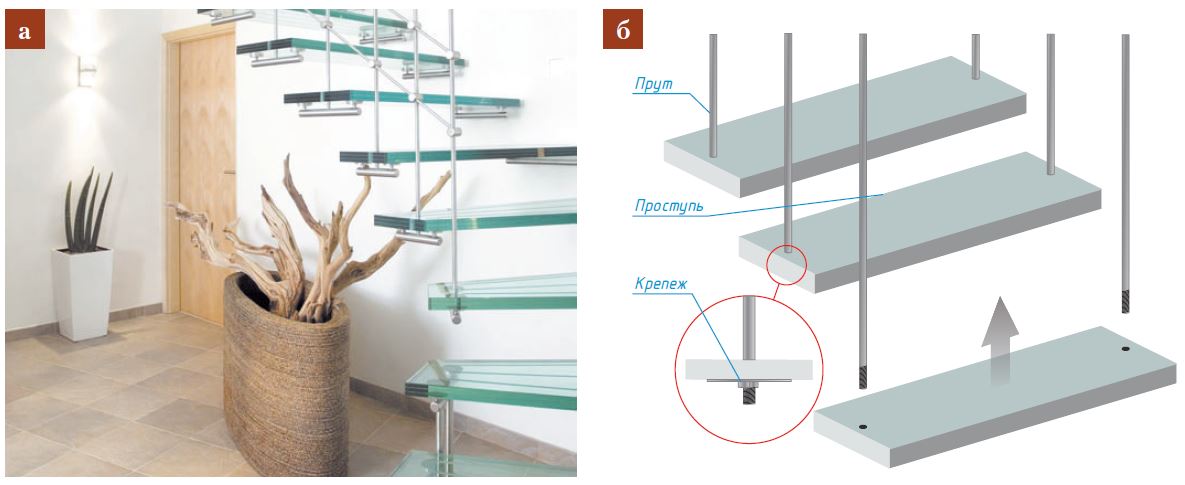

Подвесная лестница:

  • а — в интерьере;
  • б — схема крепления проступей к основе.

К весомым достоинствам подвесной лестницы можно отнести: минимум расходных материалов, требуемых для монтажа; возможность проектирования в любых пространствах; стилистическая универсальность и презентабельность.

Сложность заключается в жестком и надежном креплении первой и последней ступеней, а также в подборе горизонтальных направляющих для исключения раскачивания во время ходьбы.

Вертикальные и наклонные стационарные лестницы устанавливаются в зонах, где необходимо обеспечить выход в чердачное помещение либо спуск в подвал и погреб. Они могут быть изготовлены из металла или древесины с жестким закреплением к стене и углом наклона от 45 до 90°, а также в виде скоб. В целях экономии места и удобства эксплуатации современные проекты предлагают располагать чердачные и подвальные лестницы в одном подсобном помещении.

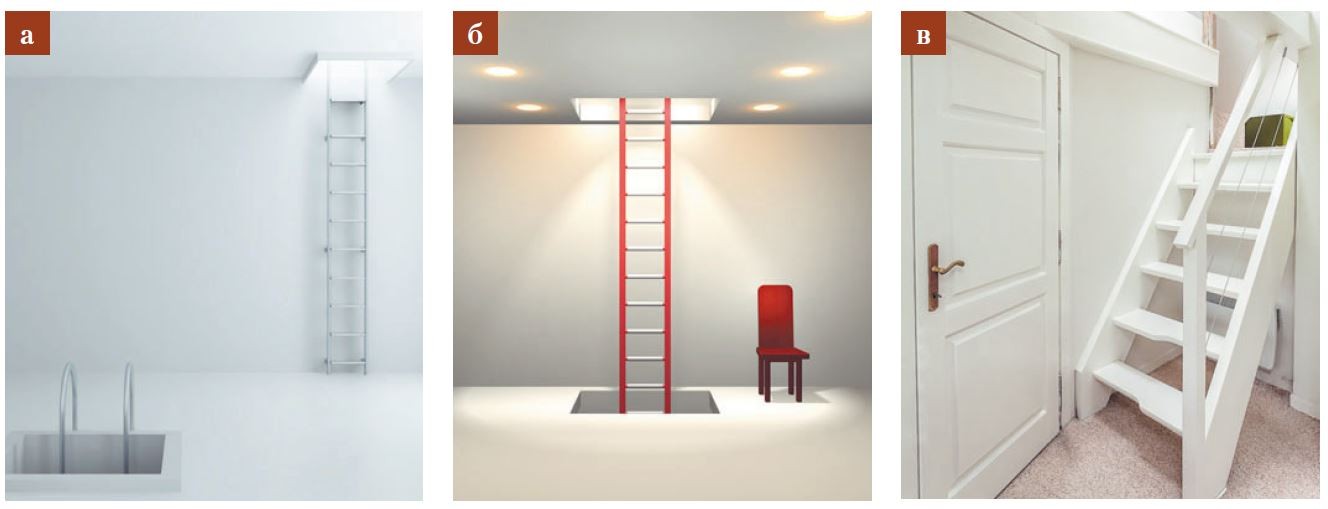

Разновидности стационарных лестниц:

  • а, б — из металла;
  • в — из дерева.

Складные лестницы, так же как стационарные, служат для обеспечения доступа в отдаленные помещения, но имеют преимущество и особенность в том, что их можно встраивать в дверцы люков, благодаря чему они практически не занимают полезную площадь. В настоящее время широко используются следующие виды трансформируемых лестниц:

  • раскладная клешевидная лестница-гармошка — встраивается в перекрытие. В сложенном состоянии она располагается в проеме;
  • рычажная лестница — раскрывается за счет крюка. Такую лестницу можно выдвигать и убирать в прикрываемый чердачный люк;
  • телескопическая лестница — снабжена внутренней и внешней штангами. Когда нужный уровень достигнут, раздвинутые звенья лестницы фиксируют, а затем регулируют наклон ступеней и их высоту с помощью передвижной муфты штанги.

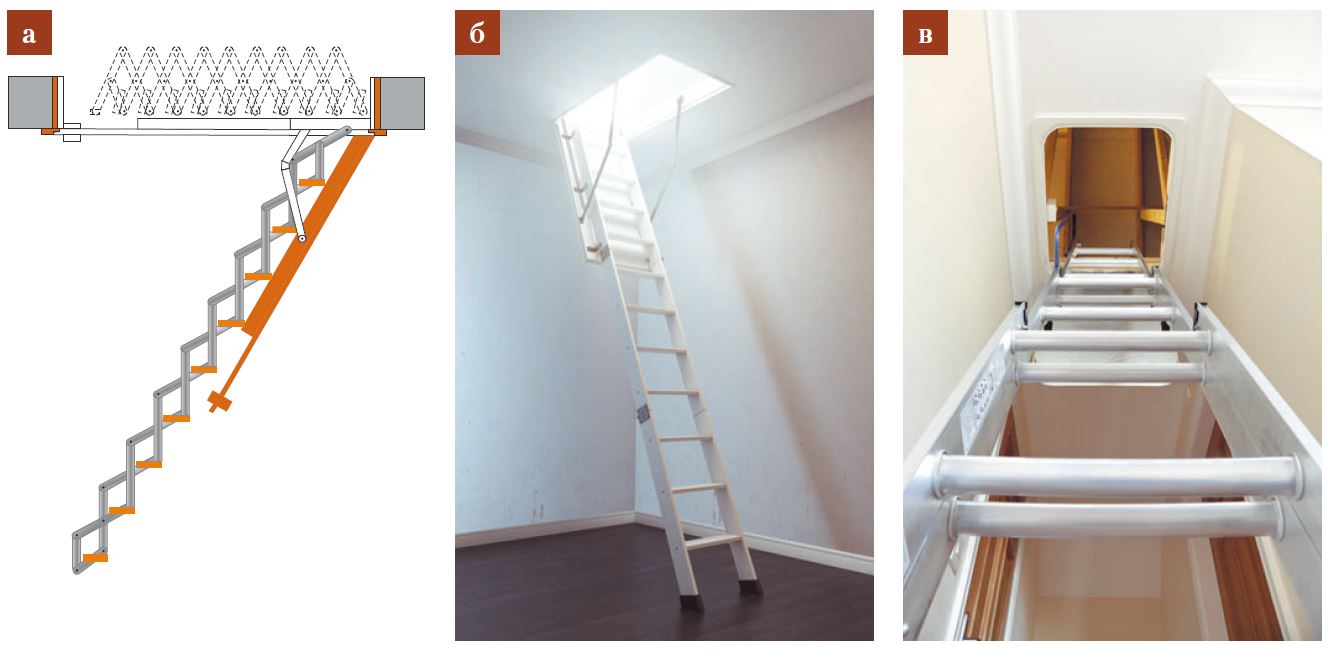

Складные лестницы:

  • а — лестница-гармошка;
  • б — рычажная;
  • в — телескопическая.
