Перекрытием называют горизонтальную несущую поверхность, являющуюся основой для потолка и/или пола. В зависимости от назначения, они бывают межэтажными, мансардными/чердачными, цокольными/подвальными.
Есть уверенность, что у вас хватит навыков, знаний и опыта, чтобы соорудить такую конструкцию самостоятельно? Тогда эта статья может оказаться полезной в качестве теоретического подспорья.
Содержание:
Утепление и звукоизоляция перекрытий
Обустройство инженерных систем
Главные требования
Качественное перекрытие должно соответствовать определенным требованиям по таким параметрам, как:
- прочность;
- огнестойкость;
- теплоизоляция;
- звукоизоляция;
- сочетание массы и толщины;
- сейсмостойкость.
Под прочностью подразумевают способность выдерживать вес всех объектов и людей, пребывающих на этом уровне здания и выше. Огнестойкость характеризует, сколько времени материал сможет сопротивляться в случае возгорания. От теплоизоляции зависят потери тепла, от звукоизоляции – слышимость на разных этажах. Оптимальное сочетание массы и толщины означает, что перекрытие весит и занимает места не больше, чем требуется для выполнения основной задачи. Что касается сейсмостойкости, то этот показатель имеет значение только в районах с неспокойной сейсмологической обстановкой.
Основой несущей конструкции может быть железобетон или дерево.
При создании бетонных перекрытий заливается одна большая плита или используется комплект заводских плит/панелей. Подобные решения предназначены для основательных кирпичных домов.
Такие конструкции могут быть:
- монолитными;
- собранными из готовых плит;
- сборно-монолитными.
Давайте разбираться по порядку.
Монолит
Основой таких перекрытий является слой бетона толщиной от 10 см.
Процесс заливки осуществляется в несколько этапов.
- Первым шагом становится установка несущих балок и привязка к ним деревянной опалубки.
- Дальше укладывается арматура.
- Металлические прутки связывают мягкой проволокой либо сваривают.
- В опалубку заливают бетон марки М200. Полное схватывание материала обычно происходит за четыре недели.
Установка железобетонных балок и обустройство опалубки требует высокой точности расчетов. Решающее значение при выборе такого варианта имеет прочность фундамента. Зато при удачном решении задачи вы получаете множество преимуществ. Монолитная плита не имеет швов, обладает высокой прочностью, долговечностью, отличными звукоизоляционными свойствами. Ее можно заливать в помещениях любой площади и конфигурации.
Монолитное перекрытие
Сборные
Для этих перекрытий используют заводские железобетонные плиты, которые могут быть сплошными или пустотелыми. Такие панели обладают большой прочностью, не боятся огня и влаги. Недостатком решения является сложность монтажа. Для установки потребуется специализированное оборудование. Кроме того, не всегда удается найти плиты, идеально подходящие по размеру, когда речь идет о помещении нестандартной формы.
Изделия рекомендуется укладывать на две несущие стены. Наличие дополнительных точек опоры негативно сказывается на эксплуатационных свойствах. Плиты крепят на цементный раствор. Щели между ними следует тщательно заполнить той же смесью. По завершении монтажа проводят анкеровку – скрепляют панели путем сваривания арматуры.

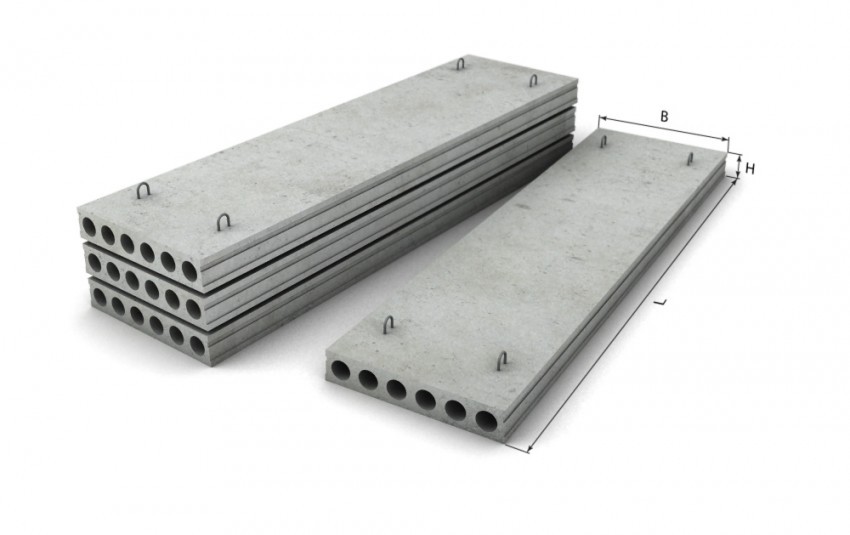

Сборное пустотелое перекрытие

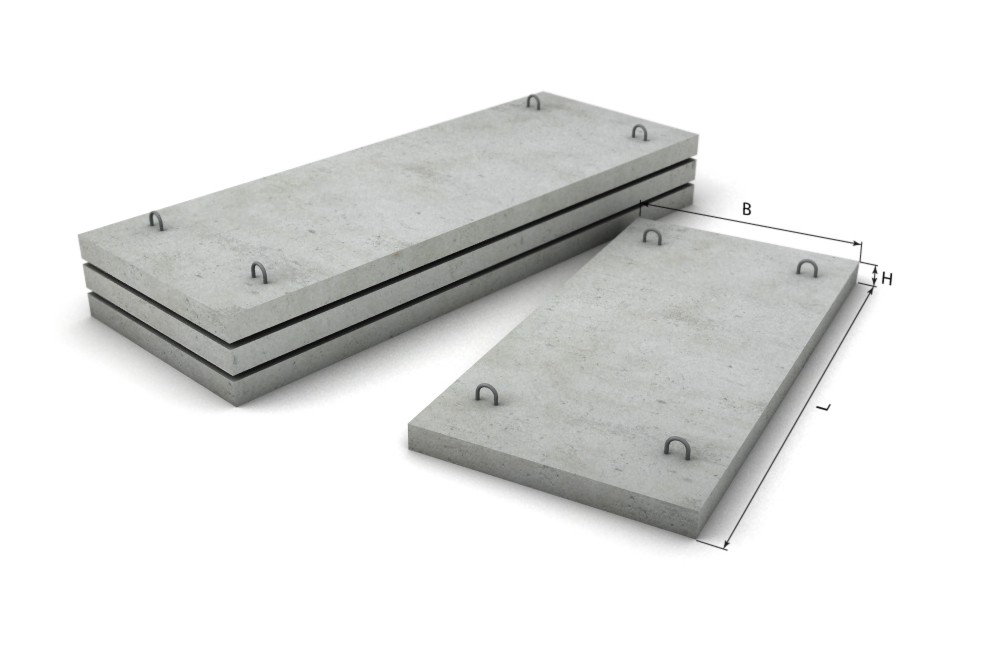

Сборное сплошное перекрытие
Сборно-монолитные
Подобные конструкции считаются более современными, чем монолитные или сборные. Основой перекрытий этого типа являются пустотелые блоки весом от 5 до 20 кг. Данные изделия делают из ячеистого полистиролбетона. Этот материал обладает отличными тепло- и звукоизоляционными характеристиками, устойчив к морозам и воздействию огня. Блоки опираются на металлические балки, шаг между которыми равняется ширине изделия.

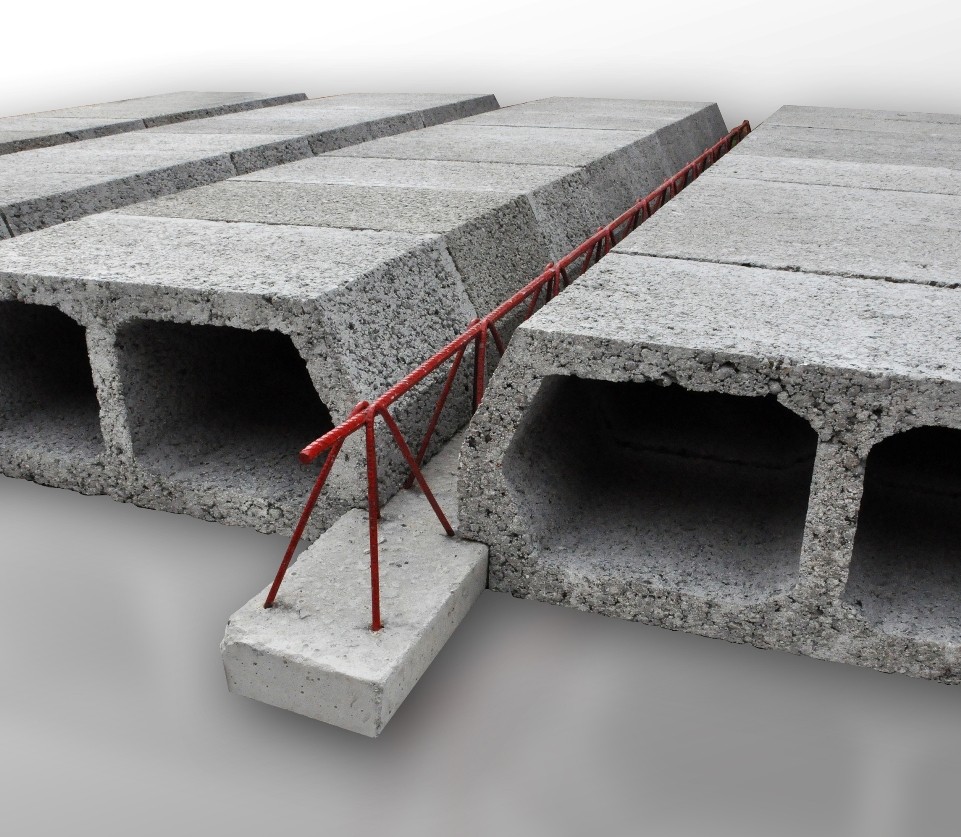

Блоки сборно-монолитного перекрытия
По периметру несущих стен делают бетонный пояс высотой от 20 см. Балки крепят таким образом, чтобы концы заходили в бетон на 8-12 см. Под ними ставятся подпорки из деревянных или металлических стоек. Укладку производят от стены к центру. Во внутреннем пространстве пустотелых элементов удобно организовывать электропроводку.
Следующим шагом становится обустройство арматурной сетки, которую делают из проволоки диаметром 4-5 см. Стандартный размер ячейки составляет 10х10 см. Конструкцию заливают стяжкой из бетона М200 или М250. Для получения максимально плотного слоя можно применить штыкование – «прокалывание» поверхности по всей площади тонкой трубой или штырем. Важно, чтобы не оставалось пустот. Бетон застывает уже через 5-6 дней, но для надежности рекомендуется выждать минимум пару недель.

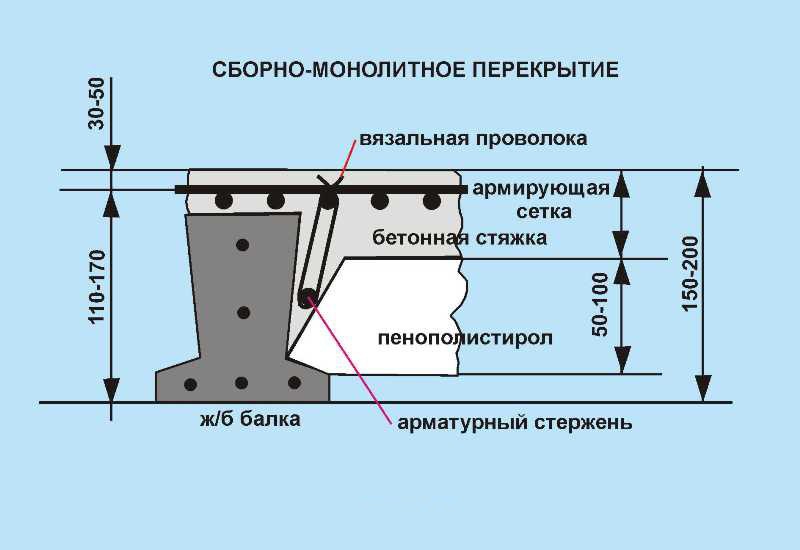

Схема устройства сборно-монолитного перекрытия
Деревянные перекрытия
Главным преимуществом деревянных перекрытий по сравнению с железобетоном является их относительная легкость. Различают следующие варианты:
- на балках;
- на ребрах;
- комбинированные.
На балках
Классическое перекрытие делают из балок, деревянного наката и утепляющего материала.
- Первые выполняют функции основных несущих элементов. Традиционно их производят из хвойных деревьев, так как изделия из лиственных пород хуже работают на изгиб. Можно задействовать как цельные брусья, так и сбитые/склеенные доски. Помимо деревянных балок, могут применяться металлические и железобетонные, но это утяжелит конструкцию. Брусья фиксируют в специальных «гнездах» – нишах глубиной 15-20 см. Перед укладкой деревянных изделий их концы обрабатывают мастикой из битума или покрывают несколькими слоями рубероида. В кирпичных и блочных стенах каждая четвертая (лучше третья) балка крепится анкерами. Пустоты в нишах заполняются пенопластом, минватой или другим утеплителем.
- Следующая стадия посвящена созданию наката. Для обустройства этой черновой площадки можно воспользоваться досками, щитами или даже легкими бетонными панелями. Несущие элементы крепят на квадратные бруски 5х5 см, прибитые к балкам. Снизу конструкцию перекрывают гипсокартоном, ДСП или строганными досками. Они станут чистовой или черновой поверхностью потолка. Кстати, в современном дизайне модно оставлять балки и накат открытыми.
- Поверх чернового пола укладывают утеплитель. Обычно этот слой формируют плитами из экструдированного пенополистирола, пенопласта или минваты. Рекомендуемая толщина перекрытия между обогреваемыми этажами – минимум 10 см, для чердака/подвала – от 20 см. Перед настилом чистового покрытия обычно обустраивают цементную стяжку, заливая ее на армирующую сетку. Альтернативным вариантом станет укладка досок или паркета на лаги.

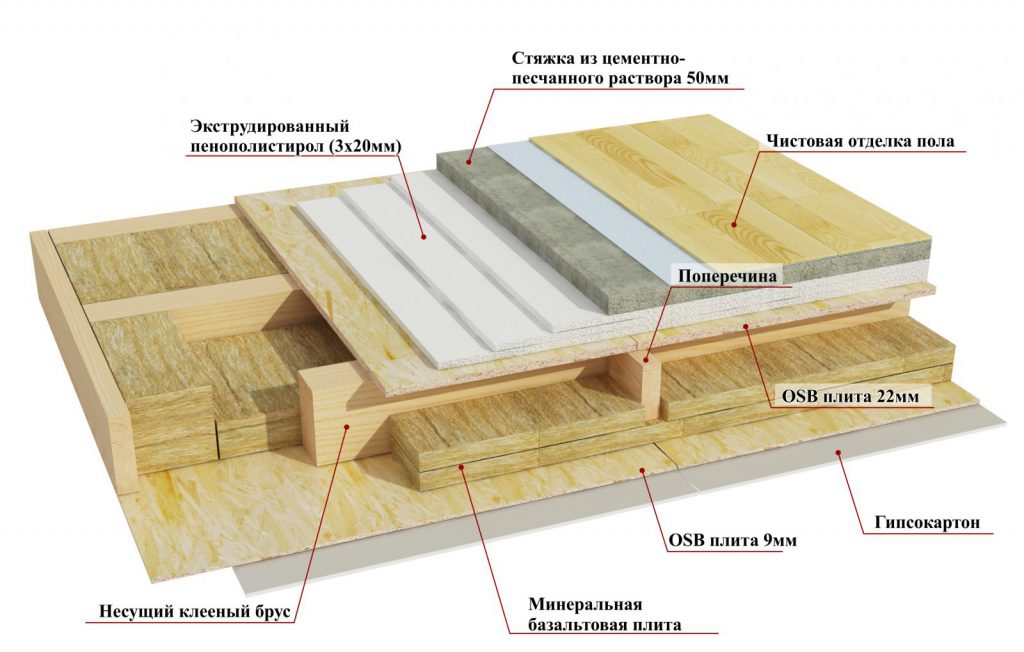

Схема устройства деревянного перекрытия на балках
На ребрах
В качестве ребристых элементов используются прямоугольные доски толщиной 4-5 см и не короче 20 см. Укладываются они на деревянный каркас с шагом 30-60 см. Дополнительную жесткость обеспечивает перевязка, для которой применяют перемычки или стальные стяжки. Такие конструкции обычно возводят в каркасных домах при максимальной ширине пролета 5 м. К вертикальным поверхностям изделия крепят уголками. Для фиксации в бревенчатых стенах применяют монтажные скобы, удерживаемые в дереве мощными резьбовыми креплениями. Дальше обустраивают накат, укладывают утеплитель, отделывают потолок и пол.

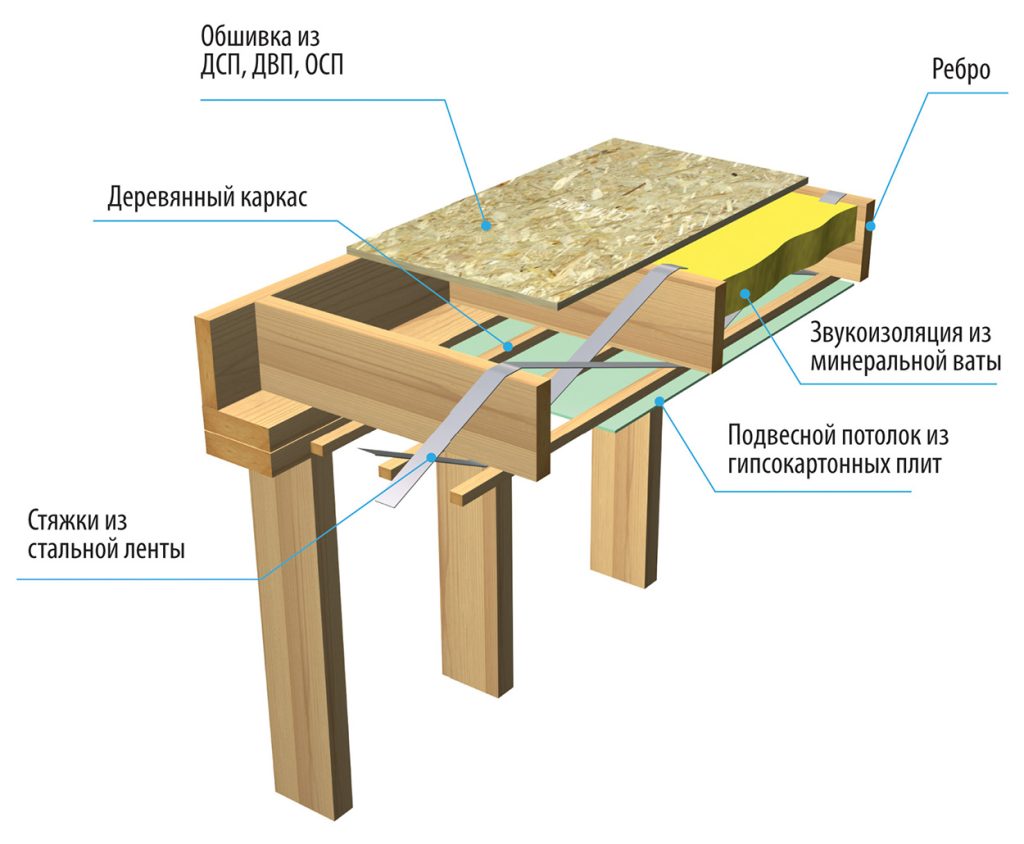

Схема устройства деревянного перекрытия на ребрах
Комбинированные
В каменных домах можно применить комбинированные конструкции. Ребра жесткости устанавливаются на закрепленные в стенах балки, соединяя их между собой. Сопряжение осуществляется с помощью металлических хомутов и монтажных скоб с резьбовыми креплениями. Сложно сказать, имеет ли этот вариант какие-то существенные преимущества перед обычным балочным, а вот усилий потребует точно больше.

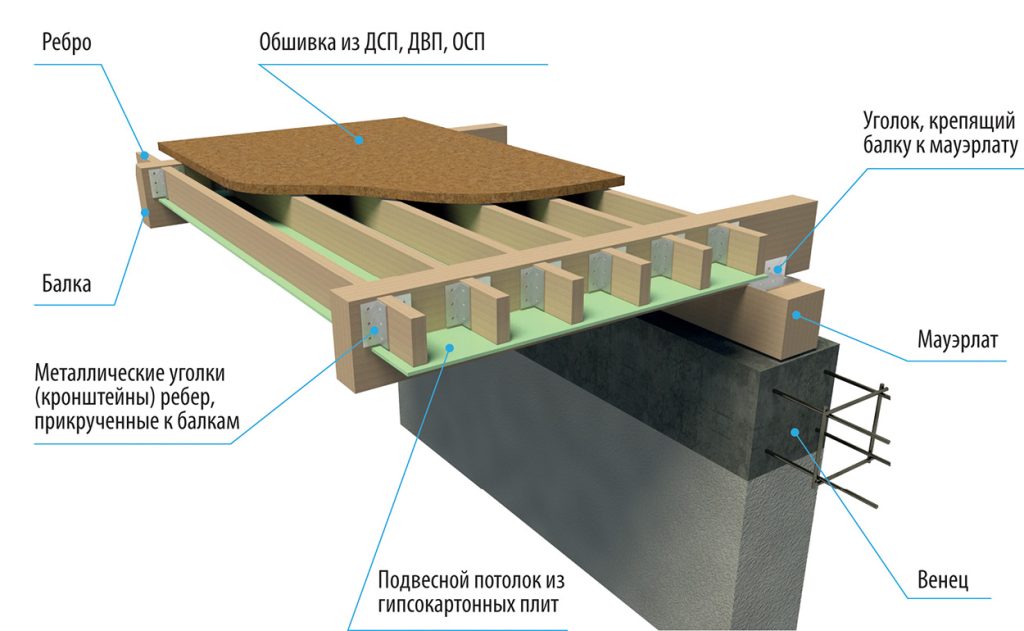

Схема устройства комбинированного деревянного перекрытия
Утепление и звукоизоляция перекрытий
Идеальная температура пола не должна опускаться ниже комнатной больше, чем на 2°С. Если перекрытие располагается между помещениями, отапливаемыми по-разному, следует добавить слой пароизоляционного материала. Это обеспечит должную защиту от сырости. Для теплоизоляции чаще всего применяют плиты из минваты, пенопласт, экструдированный пенополистирол.

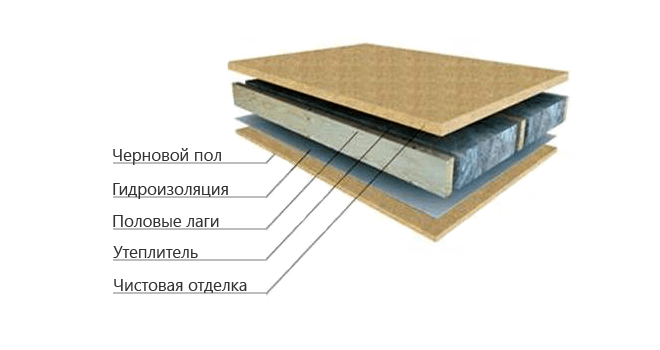

Утепление перекрытий
Большое значение имеет качественная звукоизоляция. Если потолок состоит из монолитной бетонной плиты, особых проблем возникать не будет. Но деревянные перекрытия в этом отношении заметно проигрывают. Решить задачу можно несколькими способами:
- Задействовать в качестве звукоизоляции минеральную, целлюлозную или базальтовую вату – волокнистые материалы, максимально поглощающие шум;
- Обустроить черновой пол из ОСБ или ДСП, закрепив листы не на лагах, а между собой. Такая «плавающая» конструкция резко ограничивает распространение звука.
- Разместить под напольным покрытием подложку (пробковую, полистирольную).
- Закрепить на балках войлок.

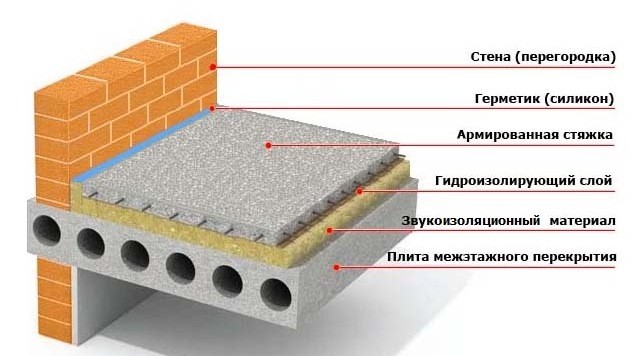

Звукоизоляция перекрытий
Обустройство инженерных систем
Из инженерных коммуникаций чаще всего в перекрытиях присутствует электропроводка. Согласно требованиям пожарной безопасности, кабель должен прятаться в защитный металлический короб (в случае разводки по деревянным основаниям) или гофру из специального пластика (при монтаже в бетонной стяжке). Не стоит забывать, что в помещениях с высокой влажностью к монтажным работам и применяемым материалам выдвигаются повышенные требования. Именно поэтому монтаж электрической сети рекомендуется поручать специалистам. Вы умеете самостоятельно поменять лампочку или даже розетку? Отлично, но все равно, трижды подумайте, готовы ли вы рисковать жизнью близких ради удовлетворения самолюбия домашнего умельца.

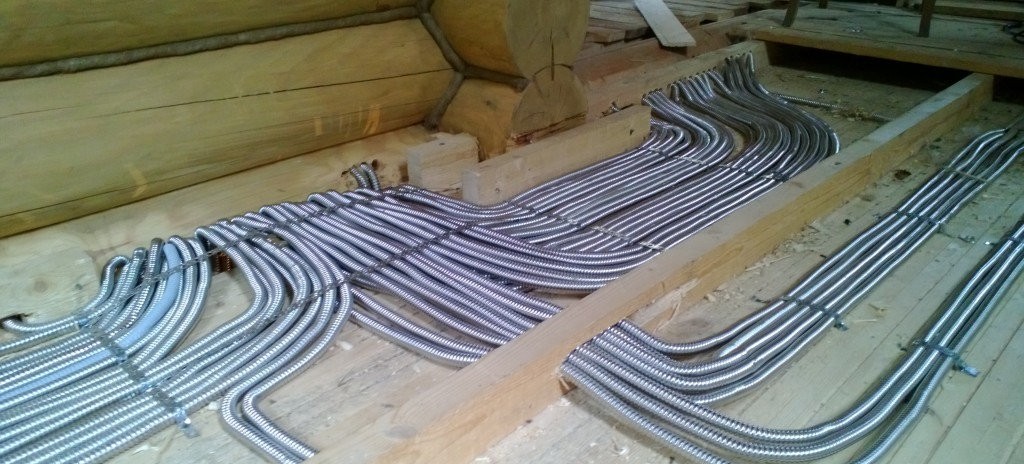

Устройство электропроводки в деревянных перекрытиях
Помимо трасс электросетей, в перекрытиях может располагаться система теплого пола, ставшая в последние годы весьма популярной. Существует два вида теплого пола: электрический (где тепловая энергия преобразуется из электрической) и водяной (где теплоносителем является горячая вода, проходящая через трубы).
Электрический теплый пол в свою очередь делится на:
- Кабельный: выглядит как обычный электропровод, за одним лишь исключением: последний не нагревается так сильно при протекании через него электрического тока;
- Матовый (термоматы): тот же кабельный теплый пол, но уже закрепленный на подложку-сетку с необходимым шагом;
- Инфракрасный (пленочный): карбоновые полосы минимальной толщины, способные излучать тепло под действием все того же электричества

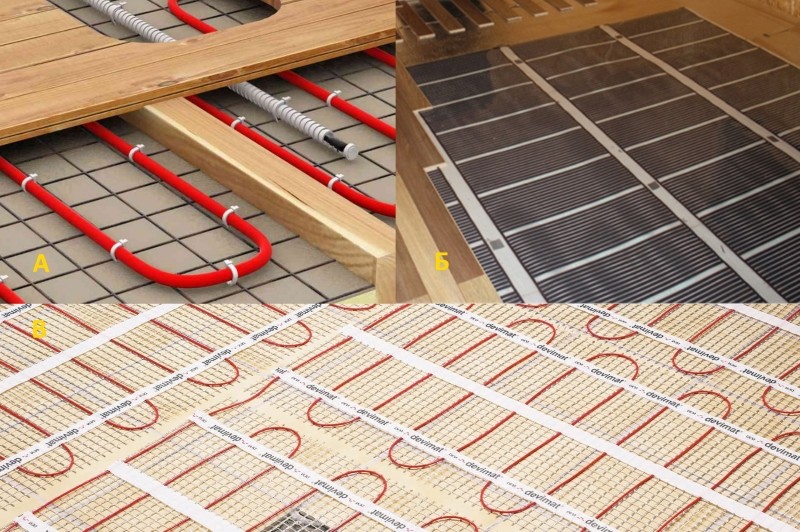

Электрический теплый пол
- где а – кабельный
- б – инфракрасный
- в – матовый
Если Вас пугает перспектива получать значительные счета за потребленное теплым полом электричество, рассмотрите вариант устройства в своем доме водяного теплого пола. В этом случае в стяжке монтируются трубы, по которым циркулирует теплоноситель. Но не забывайте, вес конструкции «водяной теплый пол – стяжка» примерно 300 кг/м2, а значит любым действиям по его устройству должен предшествовать точный и профессиональный расчет.

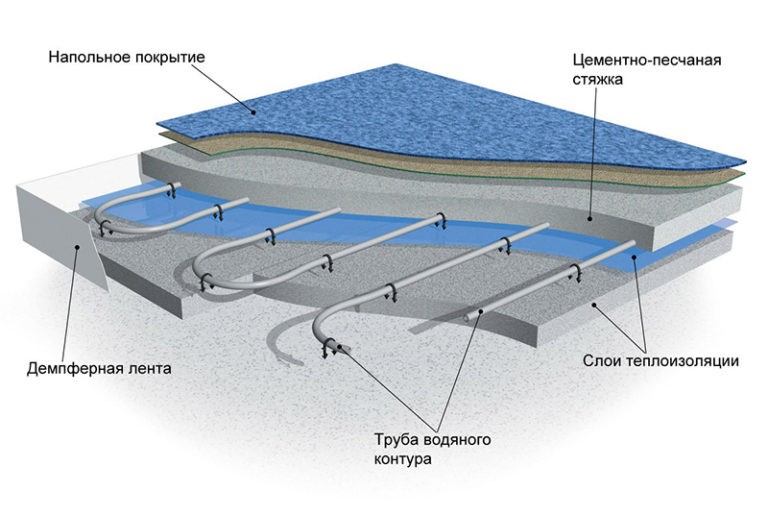

Водяной теплый пол
