Столбчатый фундамент для дома

Столбчатый фундамент — система отдельных опор, на которые опирается нижняя обвязка дома. Столбы устанавливаются в углах здания, местах пересечения стен и вдоль них с шагом 1,5–3,5 м. Такая конструкция экономична, универсальна и позволяет строить на сложных рельефах, где ленточный фундамент невозможен или нецелесообразен.

Введение

Для устройства столбчатого фундамента применяют различные материалы с высокой несущей прочностью: бетон, кирпич, камень, древесину, металлопрокат. Конструкция подходит для лёгких домов — деревянных, каркасных, щитовых, модульных.

Преимущества

Ограничения

• Невозможность возведения тяжёлых строений.
• Нельзя устроить подвал или цокольный этаж.
• Не подходит для заболоченных участков и грунтов с горизонтальными подвижками (оползни, эрозия, землетрясения).

Глубина заложения

На пучинистых грунтах столбы заглубляют ниже уровня промерзания на 30 см и более. На участках с перепадом высот все столбы должны быть заглублены до одного уровня и иметь одинаковое сечение.

Схемы расположения элементов столбчатого фундамента:

• а — на ровных участках;
• б — на сложных рельефах;
• в — на крутых склонах.

Этапы устройства столбчатого фундамента

1. Разметка.
2. Копка ям под столбы.
3. Песчаная или гравийная подсыпка (при необходимости).
4. Устройство опор (монолитных, кладочных, сборных).
5. Гидроизоляция (на влажных и пучинистых грунтах).
6. Обратная засыпка пазух.

Разметка

Разметка для столбчатого фундамента проще, чем для ленточного: горизонтальный уровень устанавливается только по осевым линиям опор.

Порядок разметки

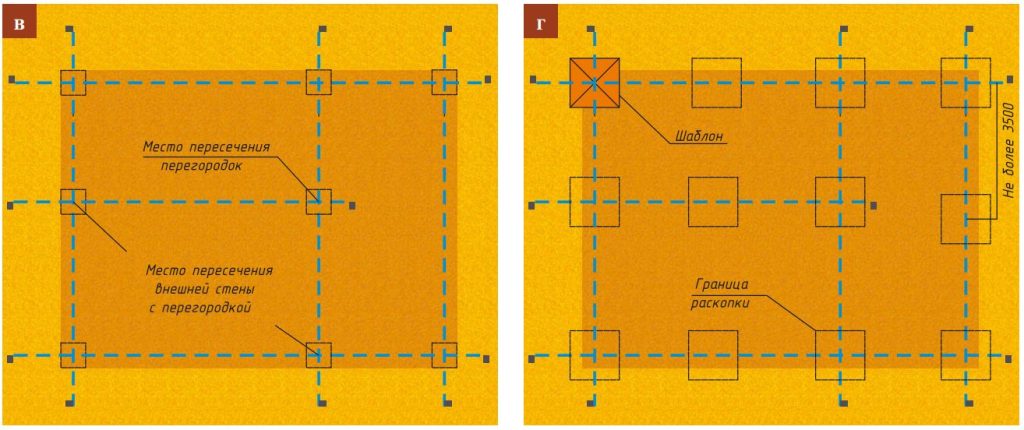

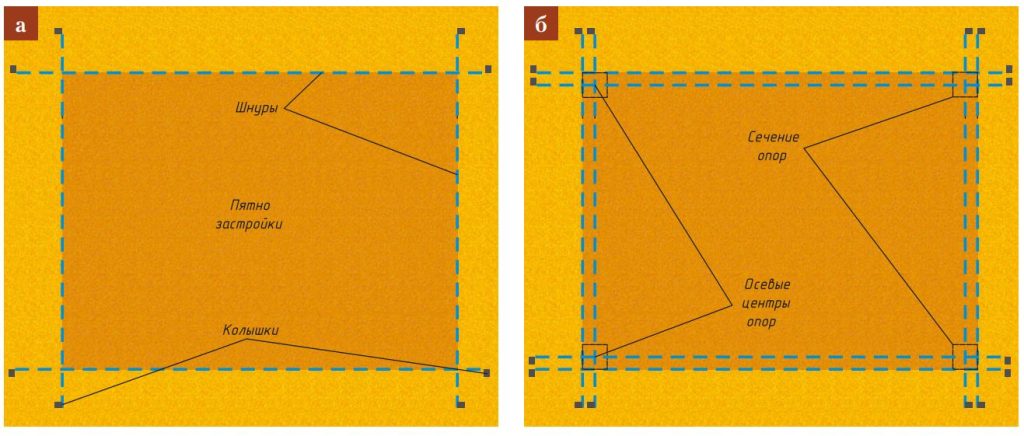

• а — определение внешних границ периметра по проектным данным;
• б — протягивание шнуров осевых линий (отступ от границ = половина ширины опоры);
• в — обозначение центров опор (перекрестия шнуров);
• г — определение границ раскопок ям с помощью шаблона.

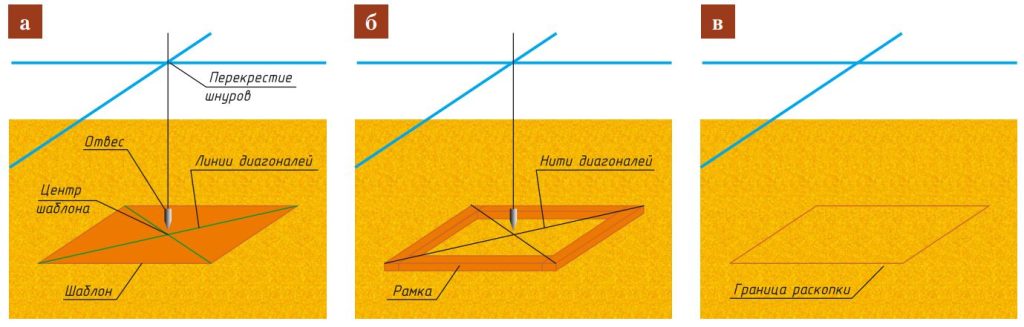

Использование шаблона

Шаблон изготавливают из картона, ДВП, ДСП или сколачивают из реек. Размеры соответствуют планируемым габаритам ямы. Центр определяют пересечением диагоналей.

• а — шаблон из листового материала;
• б — шаблон в виде рамки;
• в — результат очерчивания.

Устройство монолитных столбов

Монолитный столбчатый фундамент состоит из железобетонной подошвы и опорного столба. Конструкция обеспечивает максимальную прочность и долговечность.

Последовательность работ

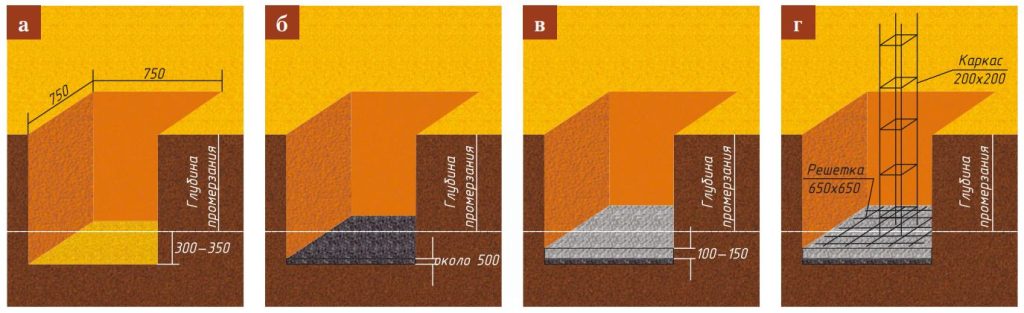

• а — копка квадратной ямы 75×75 см с учётом глубины промерзания;
• б — устройство песчаной или гравийной подушки (на пучинистых и влажных грунтах);
• в — заливка слоя бетона 10–15 см;
• г — укладка армированной решётки 65×65 см и установка каркаса 20×20 см;

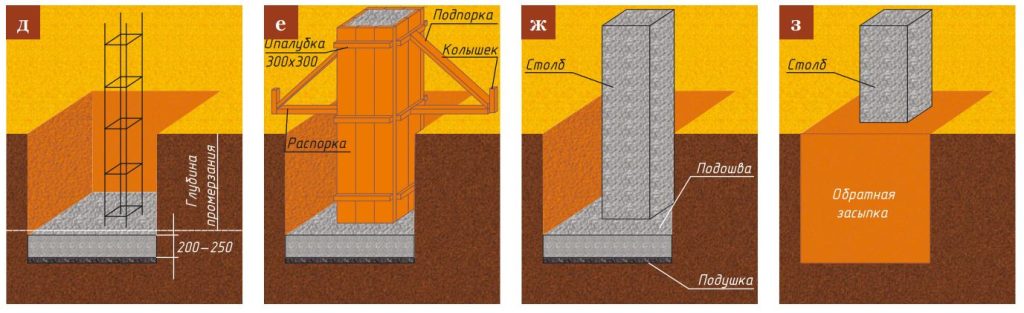

• д — заливка подошвы до толщины 20–25 см;
• е — установка короба опалубки (внутренние размеры 30×30 см);
• ж — распалубка;
• з — обратная засыпка.

Важно: длина арматурного каркаса — на 10 см меньше высоты столба. После укладки первого слоя бетона каркас приподнимают, чтобы нижний конец не касался дна, а верхний отстоял от шнура разметки на 5 см.

Крепление к обвязке стен

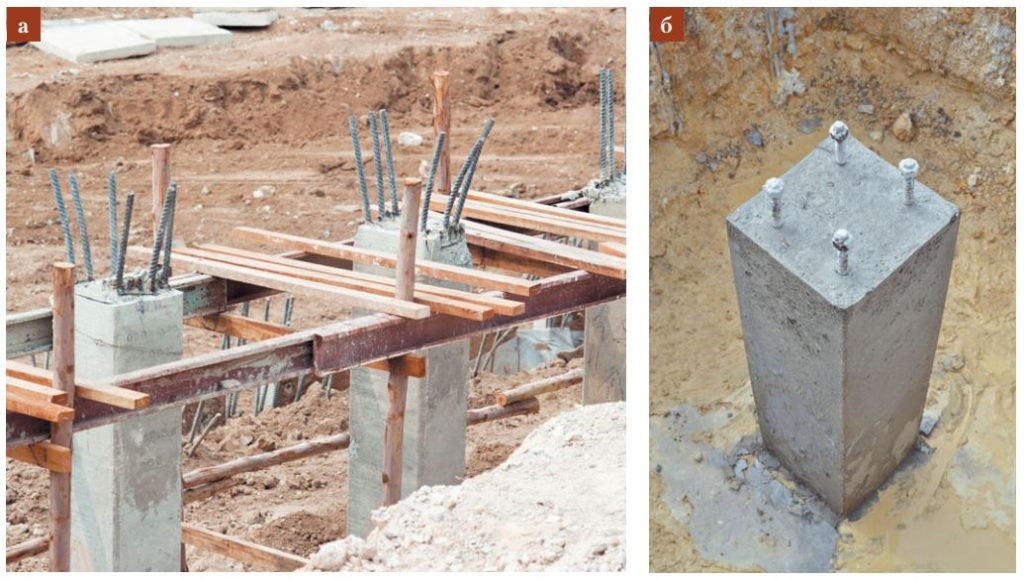

• а — выпуск арматуры для сварного соединения;
• б — анкерные болты для болтового крепления.

Забирка

После установки опор пространство между столбами по линии наружных стен заполняют кладкой (забиркой) для теплоизоляции и защиты от продувания. В местах прохождения паводковых вод забирку не устраивают.

Важно: оставлять столбчатый фундамент без нагрузки на зиму нежелательно, особенно на пучинистых грунтах. Если возведение стен откладывается, необходимо установить нижний венец или обвязку, жёстко связав все столбы.

Устройство деревянных столбов

Деревянный столбчатый фундамент — самый экономичный и простой вариант. Подходит только для деревянных домов (бревенчатых, брусовых, каркасных). Не рекомендуется для модульных и щитовых построек с металлической обвязкой.

Подготовка и монтаж

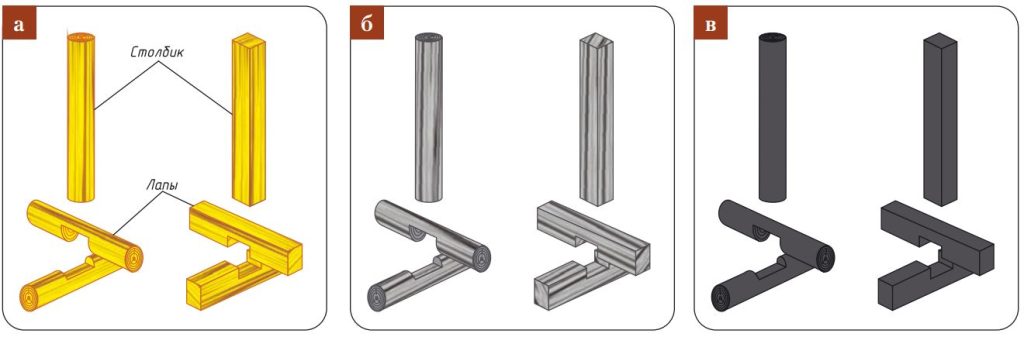

• а — нарезка столбиков (бревно ∅ ≥ 15 см или брус ≥ 10×10 см) и лап (длина ≥ 80 см);
• б — обжиг поверхностей на глубину 2–3 мм и обработка антисептиком;
• в — покрытие битумом или смолой, сушка 1–3 дня;

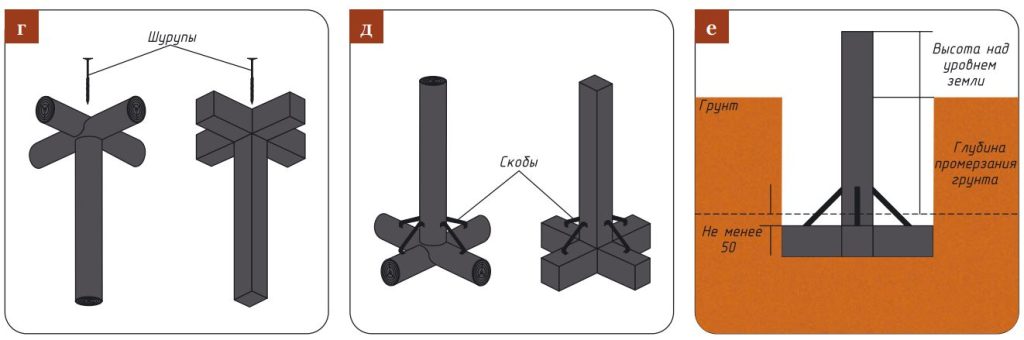

• г — сборка лап в перекрестие, фиксация шурупами к столбику;
• д — усиление металлическими скобами;
• е — установка в яму и засыпка.

На пучинистых грунтах верхняя плоскость лап должна находиться ниже уровня промерзания на 5–10 см.

Устройство металлических столбов

Металлические опоры по конструкции аналогичны деревянным, но обладают большей прочностью и долговечностью. Используют швеллер или двутавр высотой ≥ 10 см с толщиной стенок > 3 мм. Хороший вариант — б/у железнодорожные рельсы.

Сборка опор

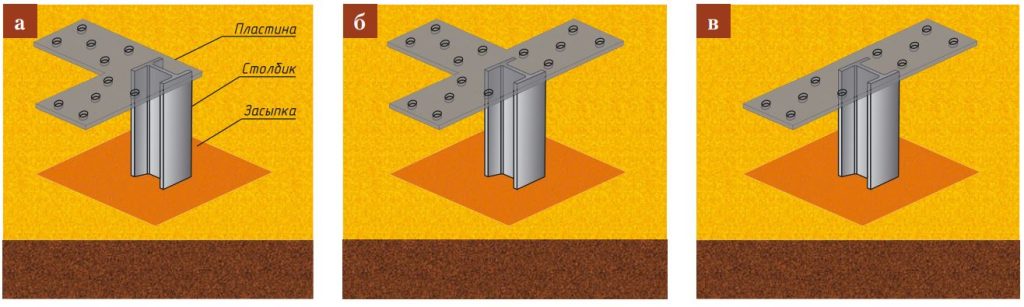

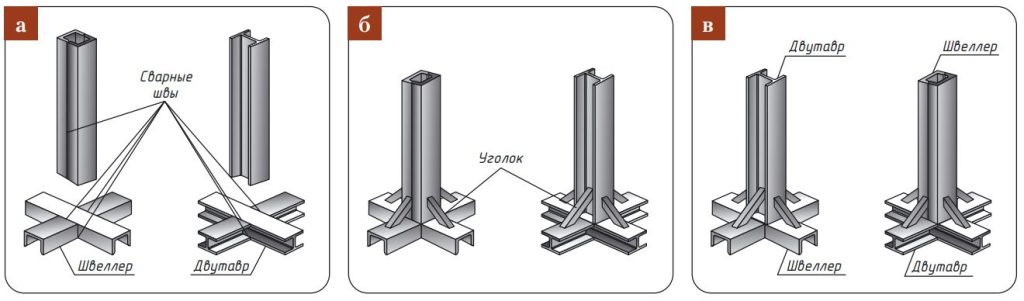

• а — сварка лапы и крепление к стойке;
• б — усиление раскосами из уголка или арматуры;
• в — различные комбинации металлопроката.

Полочки для деревянных оснований

• а — полочка на углах;
• б — в местах сопряжения стены с перегородкой;
• в — по линии стен (выпуски ≥ 40 см);

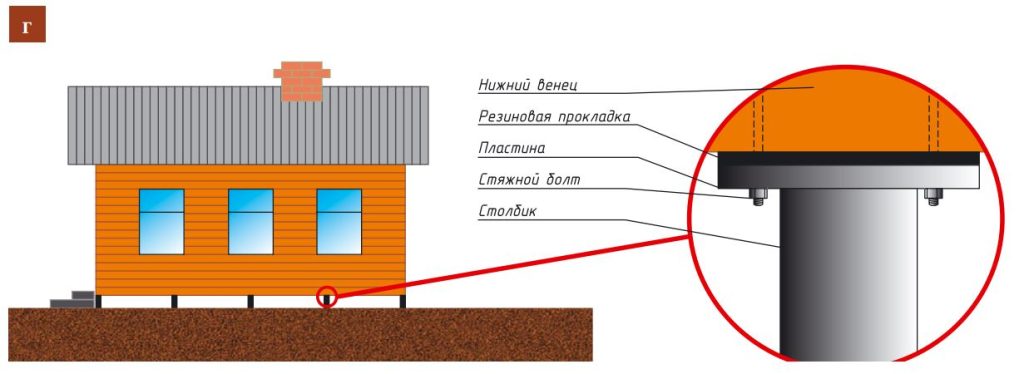

• г — схема узла с резиновой или пластиковой прокладкой толщиной ~10 мм.

Устройство кладочных столбов

Кладочный столбчатый фундамент выполняют из кирпича, бута или камня. Требует квалифицированного каменщика.

Особенности

• Ямы со сторонами ≥ 1×1 м для комфортной работы.
• Обязательно устройство расширенной подошвы.
• Межрядное армирование.

Устройство подошвы

• а — подошва пирамидальной формы (основание 75×75 см, верх ≥ 35×35 см);
• б — железобетонная подошва;
• в — неправильный вариант — опора продавит подошву.

Для угловых столбов и мест пересечения стен: подошва 100×100 см, опорная площадка ≥ 50×50 см.

На сухих плотных грунтах подушка и гидроизоляция не обязательны. Кирпичные кладки рекомендуется оштукатурить и покрыть битумом.

Устройство столбов из труб

Фундамент из труб — современная и технологичная конструкция. Труба используется как несъёмная опалубка. Оптимальный материал — ПВХ (внутренний диаметр ≥ 150 мм).

Центровочный каркас

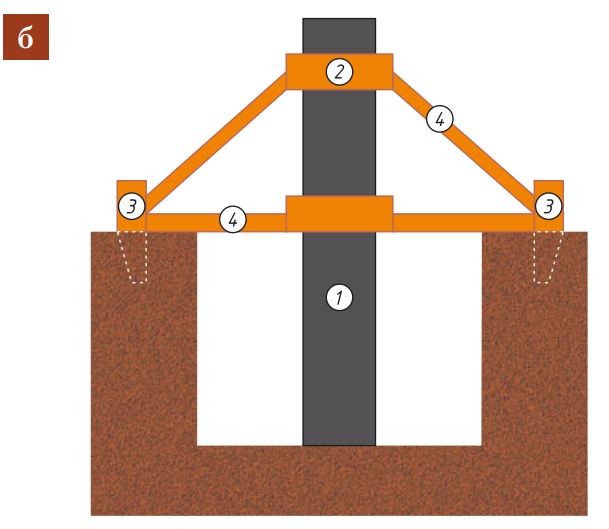

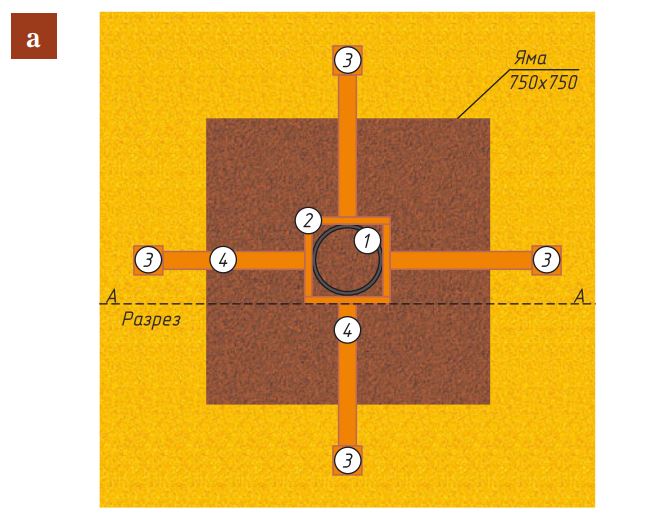

• а — вид сверху;
• б — в разрезе.

Обозначения: 1 — труба; 2 — рамка; 3 — колышек; 4 — распорка.

Каркас собирают из брусков 50×25 мм. Две рамки фиксируют на колышках: одна — на уровне земли, вторая — ближе к верху трубы. Один каркас используют для всех опор.

Последовательность устройства

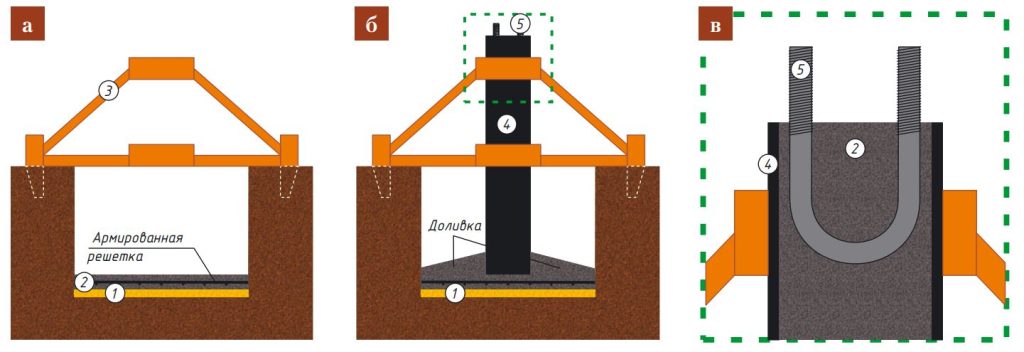

• а — организация подошвы с армированной решёткой и подушкой;
• б — установка трубы на свежую заливку, усиление бетонным конусом;
• в — заполнение трубы бетоном с уплотнением, установка анкера или пластины для крепления.

Обозначения: 1 — подсыпка; 2 — бетон; 3 — арматурный каркас; 4 — труба; 5 — анкер.

Сравнительная таблица видов столбчатого фундамента

Итог

Столбчатый фундамент — экономичное и универсальное решение для лёгких домов на участках со сложным рельефом или проблемными грунтами. Выбор материала опор зависит от типа постройки, бюджета и условий эксплуатации. Монолитные и трубные столбы обеспечивают максимальную прочность, деревянные — минимальные затраты, металлические — баланс цены и долговечности. Главное — соблюдать технологию, правильно устраивать подошву и не оставлять фундамент без нагрузки на зиму.
