Плитный фундамент — монолитная железобетонная плита, занимающая всю площадь застройки. Такое основание равномерно распределяет нагрузку от здания на грунт и подходит практически для любых почв, включая слабые и пучинистые. Разберём преимущества и недостатки конструкции, последовательность работ и особенности гидроизоляции.

Особенности плитного фундамента

Плитный фундамент оптимален для домов без высокого цоколя: плита одновременно служит основанием пола первого этажа, что позволяет сэкономить на устройстве подпольных конструкций.

Структура плитного фундамента: заглублённый вариант для дома с подвалом и незаглублённый для дома без подвала

Структура плитного фундамента:

  • а — заглублённый для дома с подвалом;
  • б — незаглублённый для дома без подвала.

Обозначения: 1 — грунт; 2 — подушка; 3 — армирующая сетка; 4 — монолит; 5 — отмостка; 6 — подсыпка (засыпка); 7 — кирпич (полублок).

Преимущества

Преимущество Пояснение
Универсальность Применяется на любых грунтах, включая почвы с большой глубиной промерзания
Высокая несущая способность Выдерживает значительные нагрузки от веса дома и сил пучения
Долговечность Срок эксплуатации — от 150 лет
Устойчивость к деформациям Противостоит продольным сдвигам и неравномерной усадке грунта

Недостатки

  • Высокая стоимость. Большой объём земляных работ, значительный расход арматуры и бетона.
  • Необходимость спецтехники. Для рытья котлована и заливки бетона часто требуется экскаватор и бетононасос.
  • Чувствительность к опрокидыванию. На склонах и при высоком центре тяжести здания требуются дополнительные расчёты.
  • Уязвимость к поверхностным водам. Необходимо организовать отвод талых и паводковых вод от фундамента.

Этапы устройства плитного фундамента

При устройстве плитного фундамента своими руками выполняют следующий комплекс работ:

  1. Разметка планировки или котлована. По сторонам будущей плиты делают припуск около 50 см (для котлована — не менее 1,5 м) для удобной работы с опалубкой и бетоном.

  2. Земляные работы. Планировка площадки под незаглублённый фундамент или выемка грунта при устройстве подвала.

  3. Формирование подушки. Песчаная или гравийная подсыпка толщиной 15–30 см с послойным уплотнением.

  4. Разметка площади под застройку. Вынос осей здания и контуров плиты.

  5. Устройство опалубки. Щиты устанавливаются по периметру плиты и надёжно фиксируются.

  6. Заливка подготовительного слоя. Тонкий слой бетона (бетонная подготовка) толщиной 5–10 см для выравнивания основания.

  7. Установка арматурного каркаса. Одно- или двухрядная сетка из арматуры с защитным слоем бетона не менее 30–50 мм.

  8. Заливка основного слоя бетона. Укладка бетонной смеси с вибрированием для удаления воздушных пустот.

  9. Уход за бетоном. Увлажнение и укрытие плёнкой в течение первых дней для предотвращения растрескивания.

  10. Распалубка. Снятие опалубки после набора бетоном достаточной прочности (обычно через 7–14 дней).

  11. Гидроизоляция. Нанесение или наклейка гидроизоляционных материалов на боковые грани и верхнюю поверхность плиты.

  12. Обратная засыпка пазух котлована. Выполняется при заглублённом фундаменте непучинистым грунтом или песком.

  13. Устройство отмостки. Выполняется на этапе фасадных работ для отвода поверхностных вод.

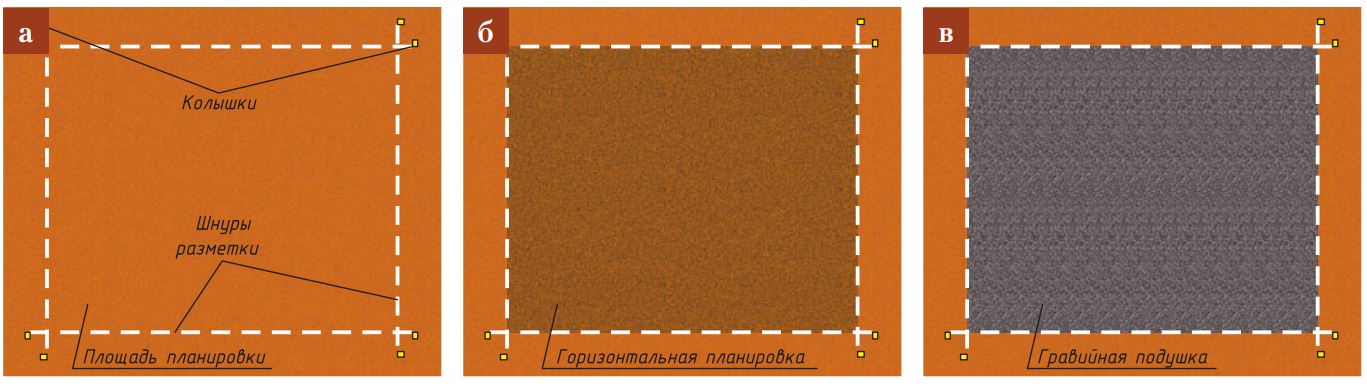

Разметка планировки и определение площади плитного фундамента

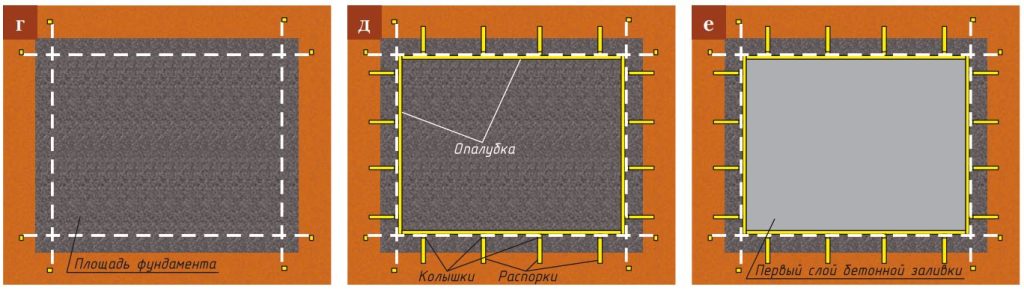

Подготовка подсыпки, разметка площади под застройку и устройство опалубки

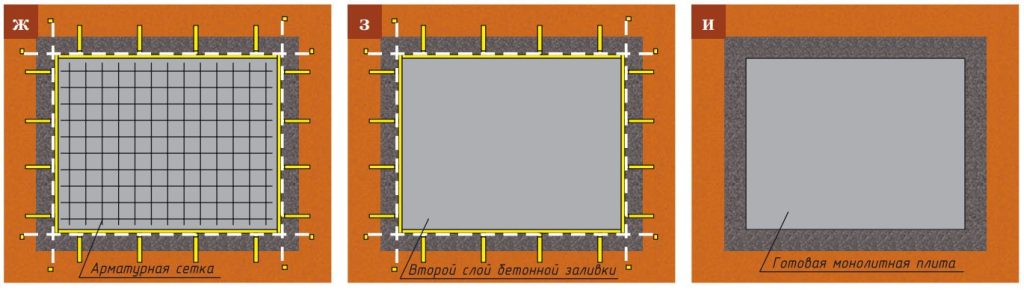

Заливка бетона, установка арматуры, распалубка и гидроизоляция плитного фундамента

Последовательность этапов устройства плитного фундамента:

  • а — разметка планировки или котлована;
  • б — определение площади плитного фундамента;
  • в — подготовка подсыпки;
  • г — разметка площади под застройку;
  • д — устройство опалубки;
  • е — заливка нижнего слоя фундамента;
  • ж — установка арматуры;
  • з — окончательная заливка бетоном;
  • и — распалубка и устройство гидроизоляции.

Гидроизоляция плитного фундамента

Способ гидроизоляции выбирается в зависимости от климатических условий и характеристик грунта.

Сухие участки с песчаными или скальными грунтами

Достаточно устройства отмостки по периметру здания для отвода атмосферных осадков.

Пучинистые грунты с умеренным увлажнением

Два варианта решения:

  • Подсыпка плотным грунтом (рис. а) — вокруг фундамента отсыпается слой глины или суглинка, препятствующий проникновению воды.
  • Подрезка поверхности земли (рис. б) — по периметру фундамента снимается верхний слой почвы с организацией уклона от здания.

Сильнопучинистые и влажные грунты

Перед закладкой плиты устраивают гидроизоляционную постель (рис. в).

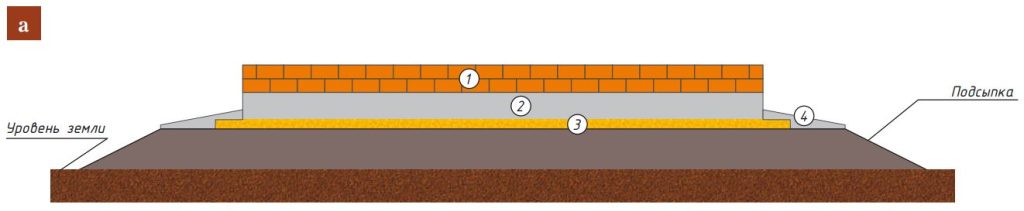

Гидроизоляция плитного фундамента подсыпкой плотных грунтов

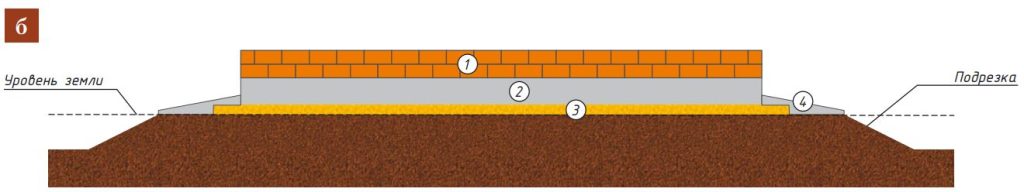

Гидроизоляция плитного фундамента подрезкой поверхности земли

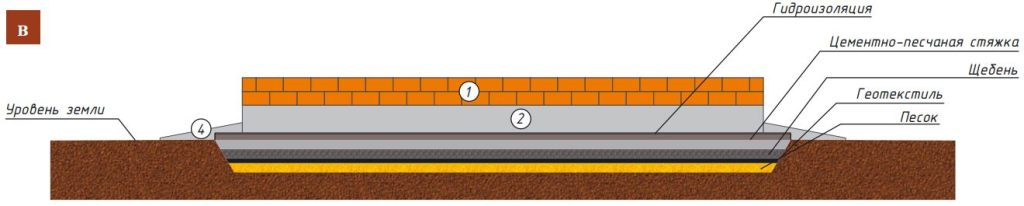

Гидроизоляция плитного фундамента закладкой гидроизоляционной постели

Устройство гидроизоляции плитного фундамента:

  • а — подсыпкой плотных грунтов;
  • б — подрезкой поверхности земли;
  • в — закладкой гидроизоляционной постели.

Обозначения: 1 — стена; 2 — плита; 3 — подушка; 4 — отмостка.

Устройство гидроизоляционной постели

  1. Под площадью плиты выполняют выемку грунта на глубину около 30 см с припуском по 20 см с каждой стороны.
  2. На дно котлована насыпают песок толщиной около 15 см и уплотняют.
  3. Песок накрывают геотекстилем.
  4. Поверх геотекстиля укладывают щебень слоем около 15 см.
  5. Щебёночный слой укрепляют цементно-песчаной стяжкой толщиной 3–5 см.
  6. После высыхания стяжку покрывают битумной мастикой или оклеивают рулонной гидроизоляцией (рубероид, техноэласт).

Итог

Плитный фундамент — надёжное и долговечное основание для домов на любых грунтах. Монолитная плита равномерно распределяет нагрузку, противостоит силам пучения и может служить основанием пола первого этажа. Основные этапы устройства включают земляные работы, формирование подушки, установку опалубки и арматуры, заливку бетона и гидроизоляцию. Выбор способа гидроизоляции зависит от типа грунта и уровня грунтовых вод — от простой отмостки до полноценной гидроизоляционной постели под плитой.
